1П33С

350.00

1ПЗЗС Высокочастотный двойной лучевой тетрод. Предназначен для усиления мощности высокой частоты.

Артикул: 1p33s Категории: ,

1П33С

Выходной двойной лучевой тетрод


Обозначения:
а — анод первого тетрода, а« — анод второго тетрода, с1 — сетка первая первого тетрода, с1« — сетка первая второго тетрода, с2 — сетка вторая первого тетрода, с2« — сетка вторая второго тетрода, лп — лучеобразующие пластины, к(+п) — катод (плюс нити накала), к(-п) — катод (минус нити накала).

1ПЗЗС Высокочастотный двойной лучевой тетрод. Предназначен для усиления мощности высокой частоты. Долговечность не менее 500 ч. Масса не более 100 г.

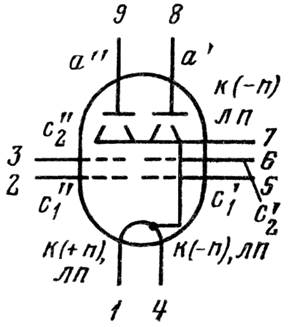

Цоколевка лампы



тетрод 1п33с

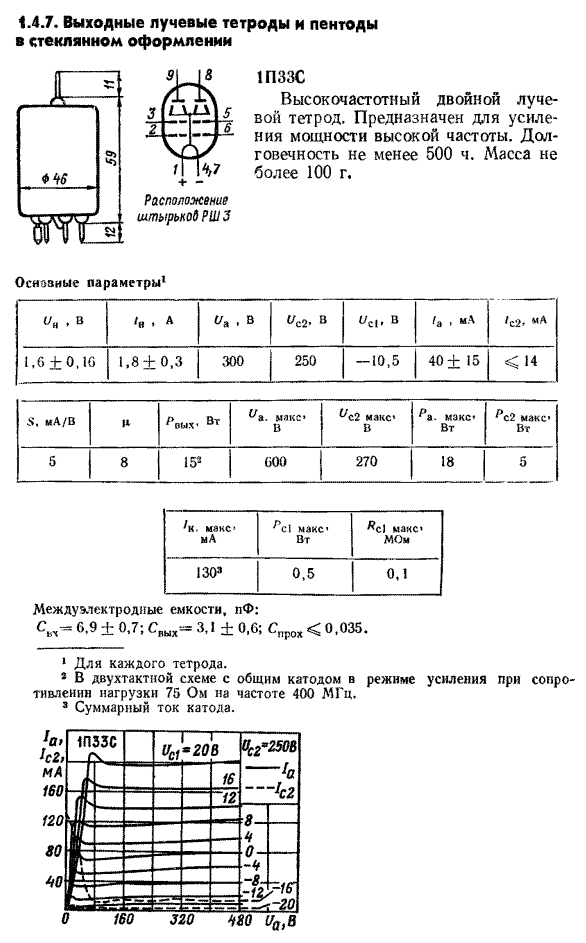

Технико-эксплуатационные данные

Uн,V Iн,mA Ua,V Ia,mA Uc2,V Uamax,V
1,6 1800 300 40 250 600
Uc2max,V Ic2,ma S ma/V Uc1,V Pc2 max,Вт Pa max,Вт
270 <5 14 -10.5 2 18
Производитель
