1П22Б, 1П24Б, 2П5Б Сверхминиатюрные высокочастотные пентоды повышенной надежности.

Предназначены для генерирования и усиления колебаний высокой частоты.

Артикул: 1p24bv Категории: ,





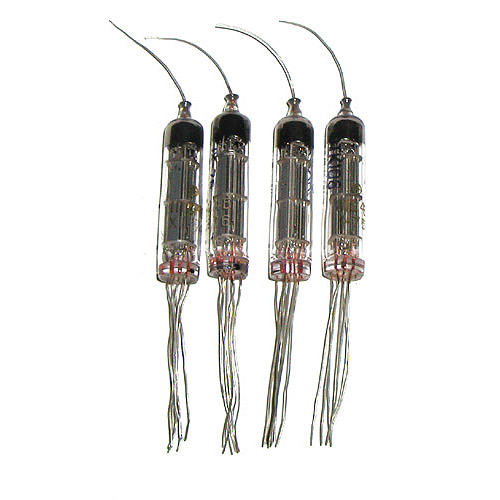

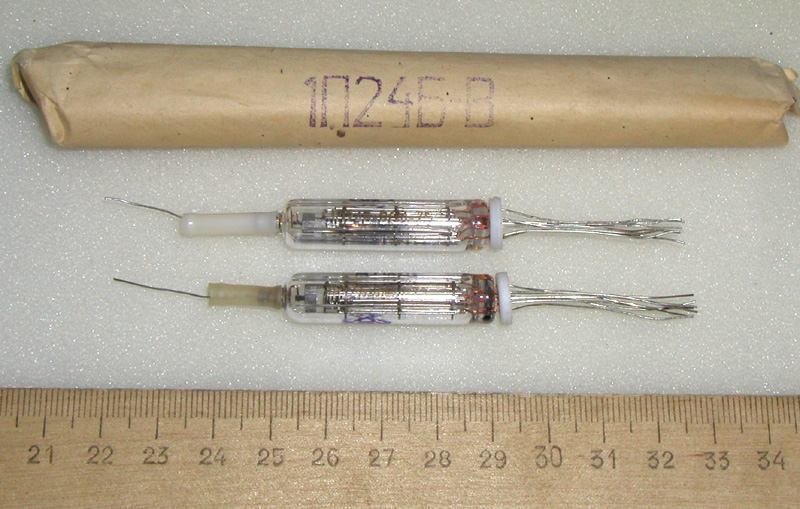

1П24Б-В



Выходной пентод



Обозначения:

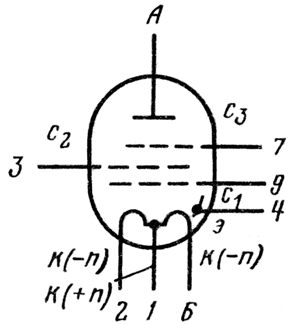

А — верхний вывод анода, с1 — сетка первая, с2 — сетка вторая, с3 — сетка третья, э — экран, к(+п) — катод (плюс нити накала), к(-п) — катод (минус нити накала).

1П22Б, 1П24Б, 2П5Б Сверхминиатюрные высокочастотные пентоды повышенной надежности. Предназначены для генерирования и усиления колебаний высокой частоты. Долговечность не менее 2000 ч. Масса не более 5,5 г.

Цоколевка лампы



пентод 1п22б


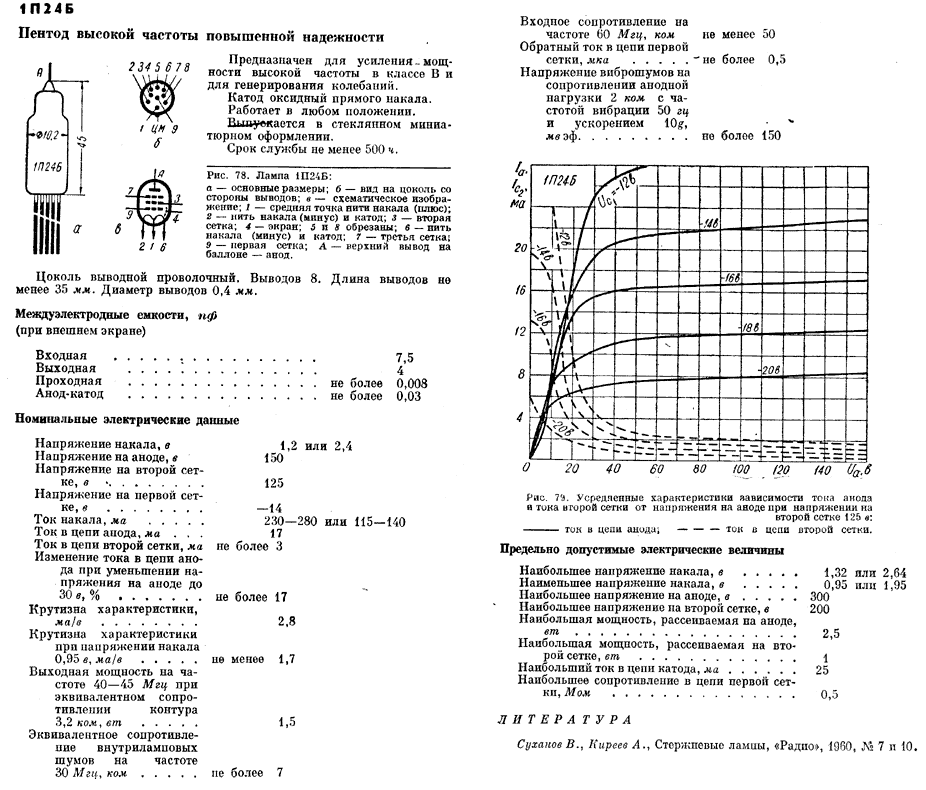

Технико-эксплуатационные данные

Uн,V Iн,mA Ua,V Ia,mA Uc2,V Uamax,V
1,25 125 90 13,5 90 150
Uc2max,V Ic2,ma S ma/V Uc1,V Pc2 max,Вт Pa max,Вт
120 <1 2,8 -4,5 0,1 1,7
Высокочастотный сверхминиатюрный пентод повышенной надежности и механической прочности.
Предназначен для усиления напряжения высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 5000 ч.
Масса не более 4 г.

Основные технические характеристики 1Ж24Б-В:
Номинальные электрические данные:
• Напряжение накала, В …… 1,2 ±0,12
• Ток накала, мА …… 13 ±2
• Напряжение на аноде, В …… 60
• Напряжение на второй сетке, В …… 45
• Напряжение на первой сетке, В …… 0
• Ток в цепи анода, мА …… 0,95
• Ток в цепи второй сетки, мА …… не более 0,1
• Крутизна характеристики, мА/В …… 0,9
• Входное сопротивление, кОм ….. 100
• Эквивалентное сопротивление внутренних шумов, Ом ….. 6

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 120
• Наибольшее напряжение на второй сетке, В ……. 90
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 0,12
• Наибольший ток в цепи катода, мА …… 1,6
• Наибольшее сопротивление в цепи первой сетки, мОм …… 2,2
• Емкость входная, пФ ….. 3,6
• Емкость выходная, пФ ….. 2,95
• Емкость проходная, пФ ….. 0,006
