1П22Б-В

150.00

1П22Б, 1П24Б, 2П5Б Сверхминиатюрные высокочастотные пентоды повышенной надежности. Предназначены для генерирования и усиления колебаний высокой частоты.

Артикул: 1p22bv Категории: ,

1П22Б-В

Выходной пентод

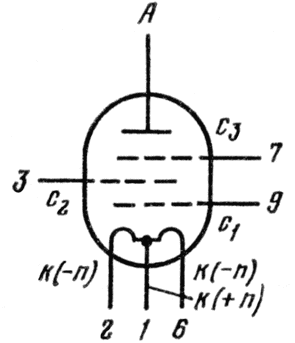

Обозначения:
А — верхний вывод анода, с1 — сетка первая, с2 — сетка вторая, с3 — сетка третья, к(+п) — катод (плюс нити накала), к(-п) — катод (минус нити накала).

1П22Б, 1П24Б, 2П5Б Сверхминиатюрные высокочастотные пентоды повышенной надежности. Предназначены для генерирования и усиления колебаний высокой частоты. Долговечность не менее 2000 ч. Масса не более 5,5 г.

Цоколевка лампы



пентод 1п22б

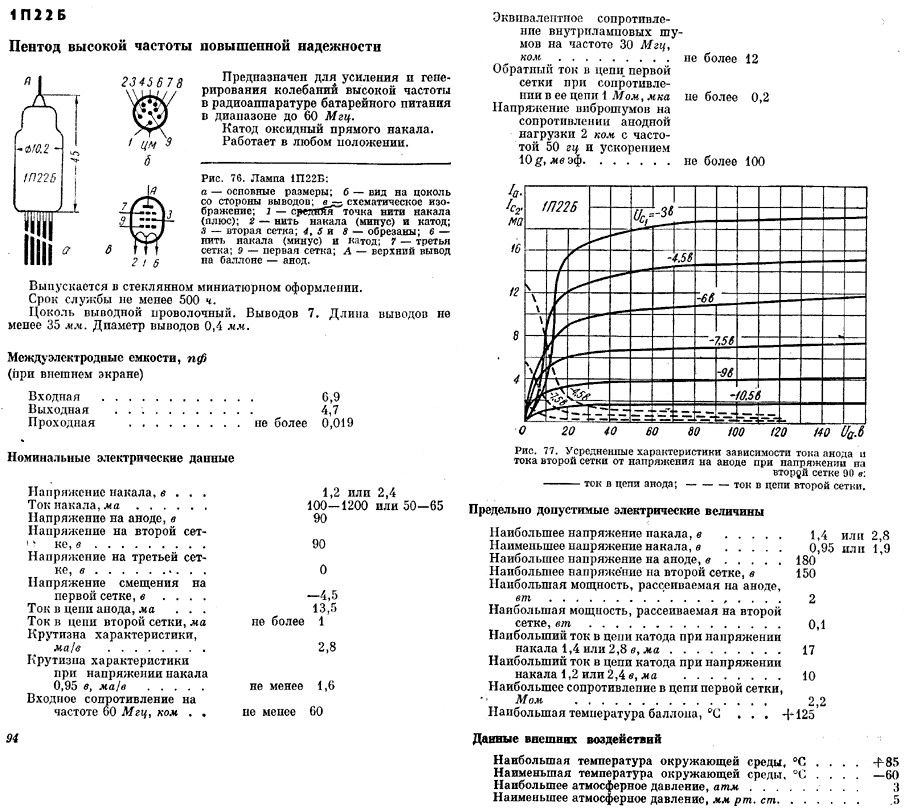

Технико-эксплуатационные данные

Uн,V Iн,mA Ua,V Ia,mA Uc2,V Uamax,V
1,25 125 90 13,5 90 150
Uc2max,V Ic2,ma S ma/V Uc1,V Pc2 max,Вт Pa max,Вт
120 <1 2,8 -4,5 0,1 1,7
