1К1П

350.00

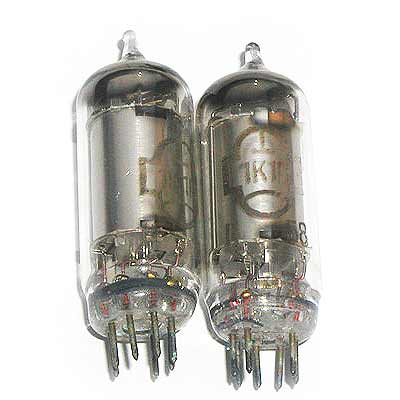

высокочастотный пентод 1К1П с удлиненной характеристикой



Назначение: усиление напряжения высокой частоты.



Артикул: 1k1p Категории: ,



1К1П



высокочастотный пентод с удлиненной
характеристикой
Назначение: усиление напряжения высокой частоты.

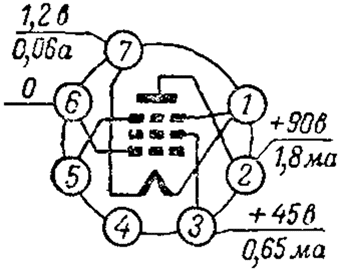

1 — катод (минус в нити накала), сетка третья
и экран;
2 — анод;
3 — сетка вторая;
4 — не подключен;
5 — катод (минус нити накала), сетка третья и
экран;
6 — сетка первая;
7 — катод (плюс нити накала).


S Ri Cвх Cвых Cпр
0.75 750 3.5 7.5 0.01

Основные данные
Напряжение накала номинальное (постоянное) 1,2 В
Напряжение накала наибольшее (постоянное) 1,4 В
Напряжение накала наименьшее (постоянное) 0,95 В
Ток накала 60 ± 7 мА
Напряжение анода номинальное (постоянное) 90 В
Напряжение анода предельное (постоянное) 100 В
Ток анода 3,5 ± 1,2 мА
Ток катода предельный 6,5 мА
Напряжение сетки первой (постоянное) 0 В
Обратный ток сетки первой (прим 1) 1 мкА
Напряжение сетки второй номинальное (постоянное) 67,5 В
Напряжение сетки второй предельное (постоянное) 75 В
Ток сетки второй 1,2 ± 0,65 мА
Крутизна характеристики 0,89 мА/В
Внутреннее сопротивление (прим 2) 0,17 МОм
Сопротивление в цепи сетки первой предельное 1 МОм
Емкость входная 3,5 ± 0,6 пФ
Емкость выходная 7,5 ± 2,2 пФ
Емкость проходная 0,01 пФ
Оформление — стеклянное миниатюрное
Масса 10 г
Прим 1. При напряжении сетки второй 90 В и сетки первой минус 2 В.
Прим 2. При напряжении анода и сетки второй 45 В.
