1Ц7С

90.00

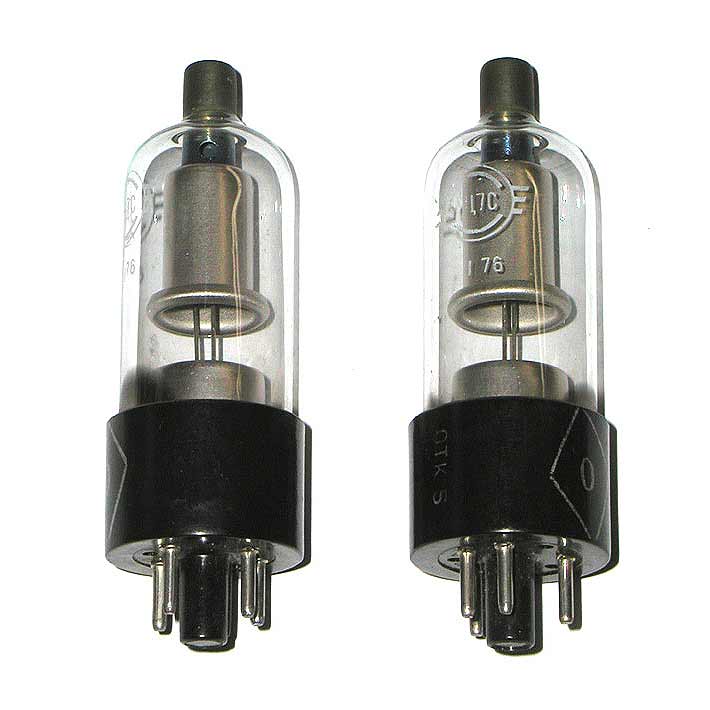

Высоковольтный кенотрон 1Ц7С с оксидным катодом прямого накала.
Предназначен для выпрямления импульсов обратного хода строчной развертки телевизионных приемников и в аппаратуре специального назначения.

Артикул: 1c7s Категории: , ,

1Ц7С

Кенотрон



Uобр Im Iв
30000 17 2

Высоковольтный кенотрон 1Ц7С с оксидным катодом прямого накала.
Предназначен для выпрямления импульсов обратного хода строчной развертки телевизионных приемников и в аппаратуре специального назначения.
Долговечность не менее 750 ч.
Масса не более 38 г.

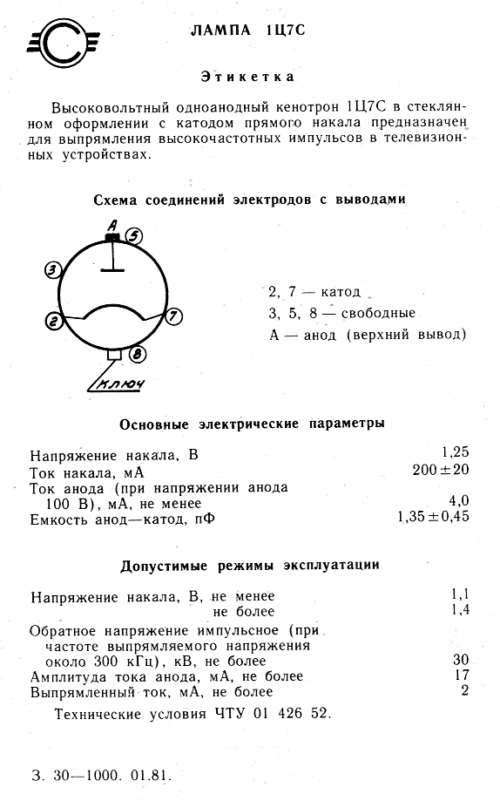

Основные технические характеристики на 1Ц7С:
Напряжение накала номинальное …… 1,25 В
Напряжение накала наибольшее …… 1,4 В
Напряжение накала наименьшее …… 1,1 В
Ток накала …… 200 ± 20 мА
Напряжение анода номинальное (постоянное) …… 100 В
Ток анода номинальный …… 4 мА
Ток анода предельный (амплитудное значение) …… 17 мА
Напряжение анода обратное предельное (амплитудное значение) …… 30 кВ
Выпрямленный ток предельный (среднее значение) …… 2 мА
Частота выпрямленного напряжения предельная …… 300 кГц
Емкость анод — катод …… 1,35 ± 0,45 пФ
Оформление …… стеклянное с октальным цоколем
Масса …… 40 г.
