1Ц21П

90.00

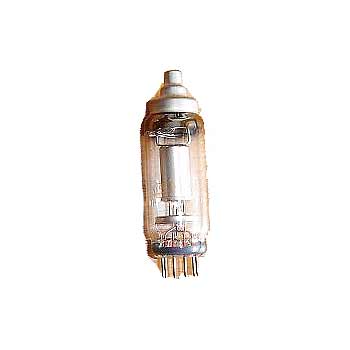

Высоковольтный кенотрон 1Ц21П с оксидным катодом косвенного накала.
Предназначен для работы в блоках строчной развертки со стабилизацией горизонтального изображения телевизионных приемников и в аппаратуре специального назначения.

Артикул: 1c21p Категории: , ,

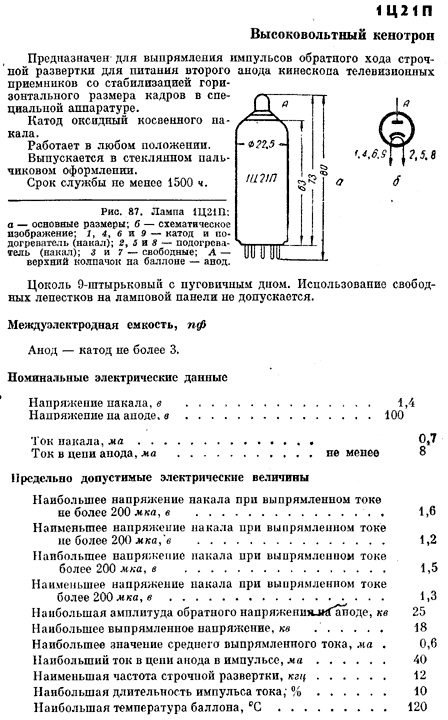

1Ц21П

Высоковольтный кенотрон


Обозначения:
А — верхний вывод анода, к — катод, п — подогреватель катода.

Высоковольтный кенотрон 1Ц21П с оксидным катодом косвенного накала.
Предназначен для работы в блоках строчной развертки со стабилизацией горизонтального изображения телевизионных приемников и в аппаратуре специального назначения.
Долговечность не менее 2000 ч.
Масса не более 22 г.

Основные технические характеристики 1Ц21П:
Напряжение накала номинальное …… 1,4 В
Напряжение накала наибольшее …… 1,6 В
Напряжение накала наименьшее …… 1,2 В
Напряжение накала наибольшее …… 1,5 В
Напряжение накала наименьшее …… 1,3 В
Ток накала …… 0,69 ± 0,04 А
Напряжение анода номинальное (постоянное) …… 100 В
Ток анода номинальный …… 8 мА
Ток анода предельный (в импульсе) …… 40 мА
Напряжение анода обратное предельное (амплитудное значение) …… 25 кВ
Выпрямленное напряжение предельное …… 18 кВ
Выпрямленный ток предельный (среднее значение) …… 0,6 мА
Частота строчной развертки наименьшая …… 12 кГц
Емкость анод-катод …… 3 пФ
