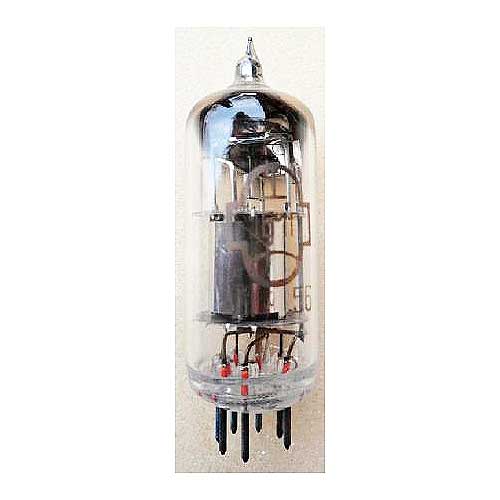

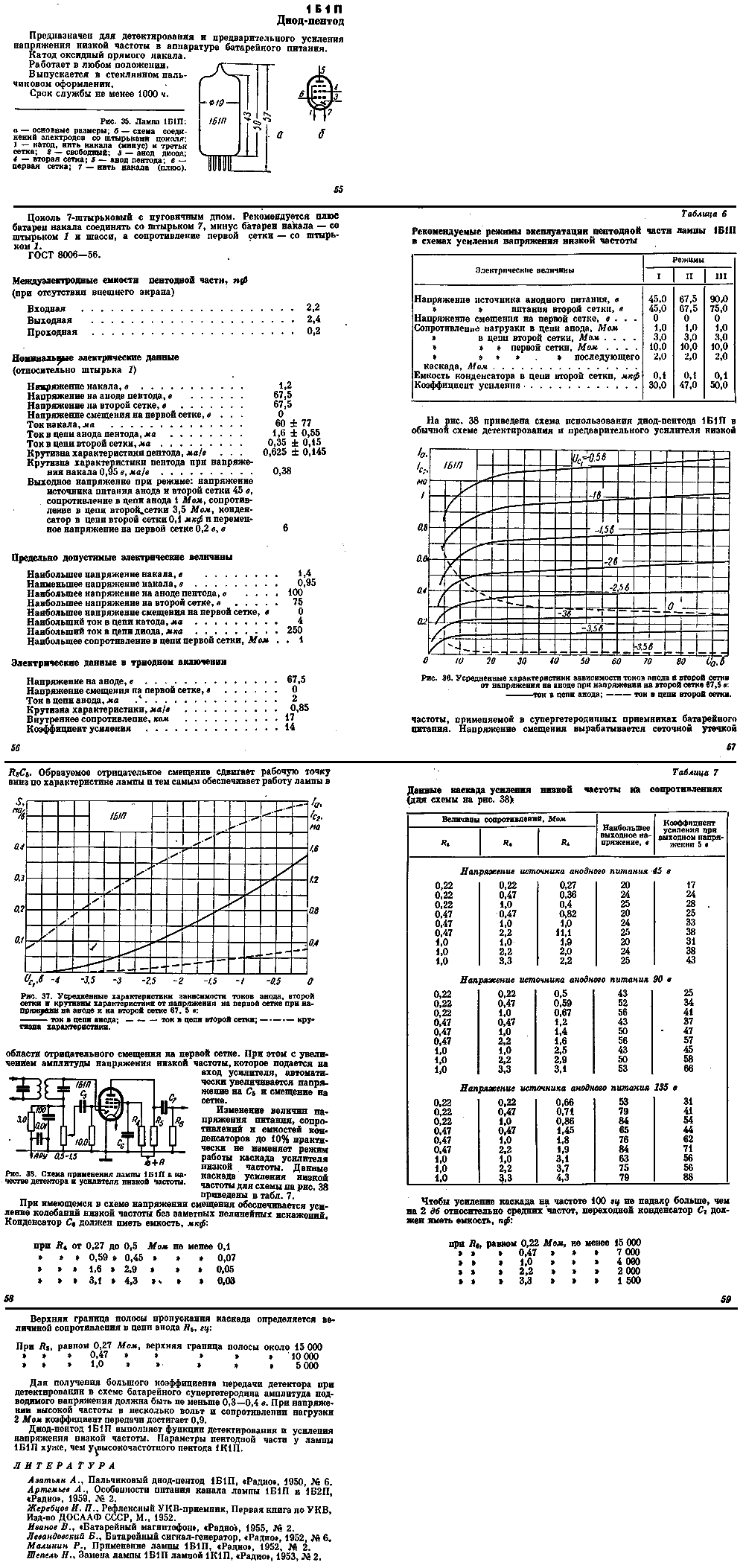

1Б1П

Диод-пентод

Назначение: детектирование и предварительное усиление напряжения низкой частоты.

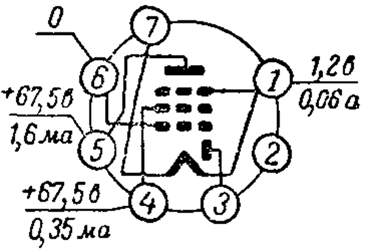

Габаритный чертеж и схема соединений электродов с внешними
выходами лампы 1Б1П.
1 — катод (минус нити накала) и сетка третья;
2 — не подключен;
3 — анод диода;
4 — сетка вторая;
5 — анод пентода;
6 — сетка первая;
7 — катод (плюс нити накала).
Основные данные
Напряжение накала номинальное (постоянное) 1,2 В
Напряжение накала наибольшее (постоянное) 1,4 В
Напряжение накала наименьшее (постоянное) 0,95 В
Ток накала 60 ± 7 мА
Напряжение анода пентода номинальное (постоянное) 67,5 В
Напряжение анода пентода предельное (постоянное) 100 В
Ток анода пентода 1,6 ± 0,55 мА
Ток диода номинальный (прим 1) 25 мкА
Ток диода предельный 250 мкА
Ток эмиссии диода 0,5 мА
Напряжение сетки первой номинальное (постоянное) 0 В
Напряжение сетки первой предельное (постоянное) 0 В
Обратный ток сетки первой (прим 2) 0,5 мкА
Напряжение сетки второй номинальное (постоянное) 67,5 В
Напряжение сетки второй предельное (постоянное) 75 В
Ток сетки второй 0,35 мА
Крутизна характеристики 0,625 ± 0,145 мА/В
Напряжение выходное (прим 3) (действующее значение) 6 В
Сопротивление в цепи сетки первой предельное 1 МОм
Оформление- стеклянное миниатюрное
Масса 9 г
Прим 1. Анод диода соединен с положительным концом нити накала через резистор
сопротивлением 5,1 кОм; напряжение накала 1,2 В, напряжение остальных
электродов равно нулю.
Прим 2. При напряжении анода и сетки второй 90 В, напряжении сетки первой синус
2 В и сопротивлении в цепи сетки первой 0,5 МОм.
Прим 3. При напряжении источника питания анода и цепи второй 45 В,
сопротивлении в цепи анода 1 МОм, сопротивлении в цепи сетки второй 3,6 МОм,
емкости конденсатора, включенного между сеткой второй и катодом, 0,1 мкФ и
переменном напряжении сетки первой 0,2 В (действующее значение).
Источники:
1) Ю.Л. Голубев, Т.В. Жукова «Электровакуумные приборы», «Энергия», Москва,
1969, 296 стр.
