10Ж12С

1,500.00

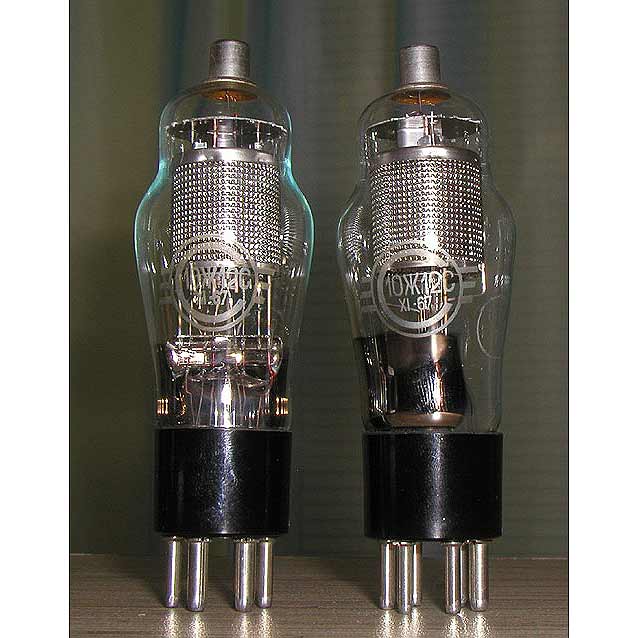

Высокочастотный пентод 10Ж12С с короткой характеристикой

Назначение: усиление напряжения высокой частоты в устройствах дальней проводной связи.
Артикул: 10zh12s Категории: ,

Высокочастотный пентод с короткой характеристикой

Назначение: усиление напряжения высокой частоты в
устройствах дальней проводной связи.

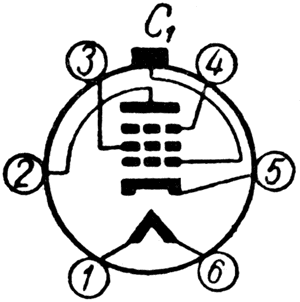

Cхема соединений электродов с внешними выводами лампы 10Ж12С:
1 — подогреватель;
2 — анод;
3 — сетка вторая;
4 — баллон и сетка третья;
5 — катод;
6 — подогреватель.
Сетка первая соединена с выводом — колпачком

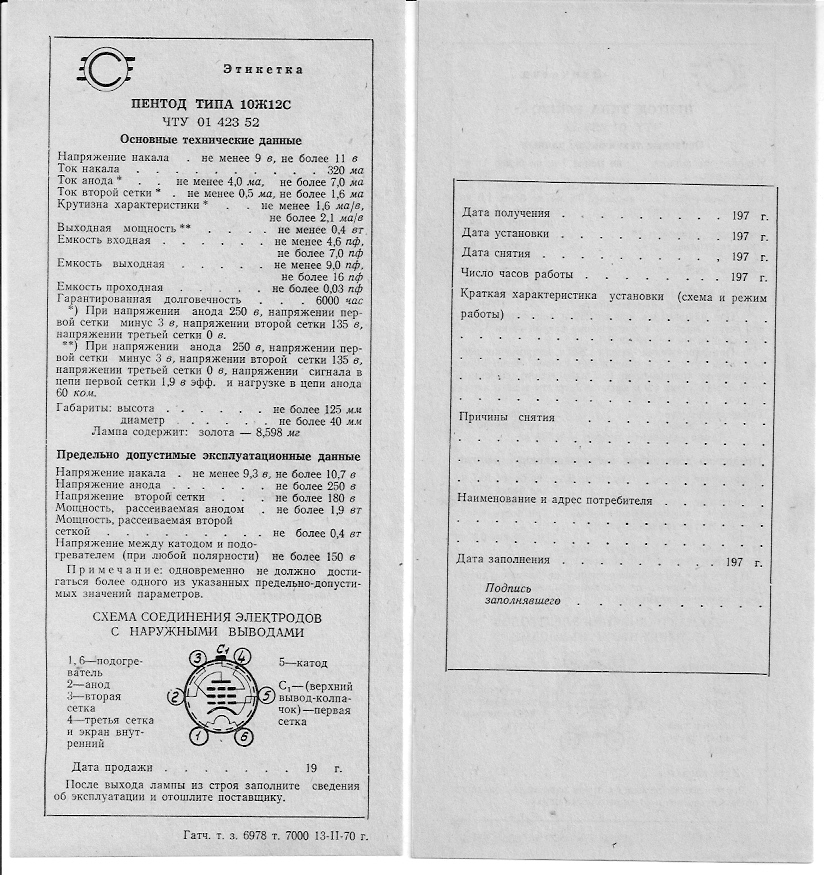

Основные данные
Напряжение накала 10 ± 0,7 В
Ток накала 320 мА
Напряжение анода номинальное (постоянное) 250 В
Напряжение анода предельное (постоянное) 250 В
Ток анода 5,5 ± 1,5 мА
Напряжение сетки первой номинальное (постоянное) Минус 3 В
Обратный ток сетки первой 0,5 мкА
Напряжение сетки второй номинальное (постоянное) 135 В
Напряжение сетки второй предельное (постоянное) 180 В
Ток сетки второй 1,05 ± 0,55 мА
Напряжение сетки третьей номинальное (постоянное) 0 В
Предельное напряжение между катодом и подогревателем 150 В
Ток утечки между катодом и подогревателем 20 мкА
Сопротивление изоляции анода 20 МОм
Сопротивление изоляции сетки первой 20 МОм
Крутизна характеристики 1,85 ± 0,25 мА/В
Крутизна характеристики при токе накала 300 мА 1,45 мА/В
Наибольшая мощность, рассеиваемая на аноде 1,9 Вт
Наибольшая мощность, рассеиваемая на сетке второй 0,4 Вт
Выходная мощность (прим 1) 0,4 Вт
Коэффициент нелинейных искажений, не более 14 %
Внутреннее сопротивление 500 кОм
Емкость входная 5,8 ± 1,2 пФ
Емкость выходная 12,5 ± 3,5 пФ
Емкость проходная 0,03 пФ
Критерий долговечности:
крутизна характеристики, не менее 1,3 мА/В
обратный ток сетки первой, не более 1,5 мкА
Катод — оксидный косвенного накала
Оформление — стеклянное с штифтовым цоколем
Монтаж — в любом положении
Масса 50 г
Условия работы:
температура от -60 до +70° С
относительная влажность 95-98 % при температуре +20°С
механические вибрационные нагрузки
Гарантированная долговечность 6000 часов
Прим 1. При эффективном напряжении сетки первой 1,9 В и анодной нагрузке 60
кОм.
