СГ-3П

70.00

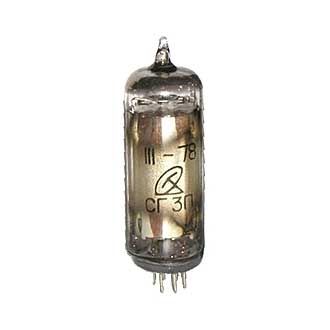

Стабилитрон СГ-3П

Предназначен для стабилизации постоянного напряжения.
Применяется в измерительной и специальной аппаратуре.
Артикул: sg3p Категории: ,



СГ-3П



Стабилизатор напряжения



Схема соединения электродов лампы СГ-3П со штырьками: 5 — анод; 2 — катод; 3 и 7 — перемычка.





(газоразрядный стабилизатор напряжения)

Основные размеры стабилитрона СГ-3П.



Общие данные

Стабилитрон СГ-3C предназначен для стабилизации постоянного напряжения.
Применяется в измерительной и специальной аппаратуре. Рекомендуется применять в супергетеродинных приемниках для стабилизации напряжения экранных сеток и анодных цепей гетеродинов.
Катод холодный. Баллон наполнен аргононеоногелиевой смесью.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 4.



Номинальные электрические данные



Напряжение стабилизации, В105 — 112
Напряжение зажигания, Вне более 127
Ток, проходящий через стабилизатор, мА5 — 40
Напряжение стабилизации (падение напряжения на стабилитроне) при изменении тока, от 5 до 30 мА, В108 +- 3
Напряжение стабилизации при изменении тока от 5 до 40 мА, В108.5 +- 3.5
Балластное сопротивление в цепи стабилитрона, Ом2500



Предельно допустимые электрические величины



Наибольшее изменение напряжения стабилизации при изменении тока, от 5 до 30 мА, В2
Наибольшее изменение напряжения стабилизации при изменении тока, от 5 до 40 мА, В3.5
Наибольший ток, проходящий через стабилитрон, мА40
Наименьший ток, проходящий через стабилитрон, мА5



Стабилитрон СГ-3С может быть заменен аналогичным пальчиковым стабилитроном СГ-2П.
При этом необходимо заменить ламповую панельку.

Схема включения газового стабилизатора напряжения

Схема включения газового стабилизатора напряжения
В зависимости от выпрямленного напряжения U при токах нагрузки Iн не более 30 мА применяются лампы различных типов (см. технические характеристики газовых стабилизаторов). Коэффициент стабилизации для приведенной схемы равен примерно 10.



Расчетные соотношения

Для СГ-2С:


Для СГ-3С и СГ-2П:


Для СГ4С и СГ1П:




Пример расчета

Дано: U = 200 В; Iн = 10 мА.
Выбираем лампу типа СГ-4С.
По рекомендуемым пределам тока через лампу (см. технические данные лампы) принимаем его равным 15 мА. Чем больше колебание напряжения, тем большим (в указанных пределах) берется этот ток. Сопротивление

Мощность, рассеиваемая на этом сопротивлении,





Электронные стабилизаторы напряжения

Эти устройства используются также для стабилизации выпрямленного напряжения, причем коэффициент стабилизации у них выше (несколько десятков), чем у газовых стабилизаторов, а величина тока нагрузки принципиально не ограничена и зависит от примененной регулирующей лампы. Кроме того, схема электронного стабилизатора позволяет по желанию изменять в достаточно широких пределах величину выходного напряжения.
Ниже приведена одна из практических схем электронного стабилизатора напряжения.

Практическая схема электронного стабилизатора напряжения.
