ПМИ-10-2

2,600.00₽

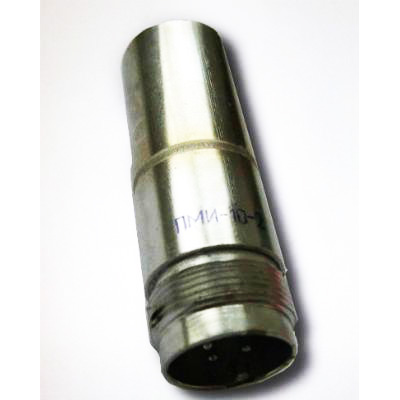

ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ ИОНИЗАЦИОННЫЙ ПМИ-10-2

  • Назначение преобразователя — контроль среднего и высокого вакуума ( давлений от I02 до 10-3 Па) в металлических установках.
  • Срок гарантии 3 месяца.
  • При напряжении на аноде относительно коллектора + 180 В, напряжении на катоде + 50 В преобразователь имеет приведенную чувствительность около 7,5*10-3 Па-1.
  • Долговечность катода при давлении воздуха 100 Па не менее 100 ч, при более низких давлениях долговечность существенно выше,



Артикул: pmi10-2 Категория:

Скачать паспорт в формате  PDF pmi-10-2.pdf



ПМИ-10-2 преобразователь манометрический ионизационный предназначен для преобразования давления газа в электрический сигнал, предназначен для работы в комплекте с вакуумметрами или другими аналогичными устройствами.



Технические характеристики ПМИ-10-2:



Рабочий диапазон давлений — от 10-5 мм рт. ст. до 1 мм рт. ст.

Постоянная преобразователя C (чувствительность) — (1±0,2)∙104 А/мм рт. ст.

Присоединение к вакуумной системе — посредством «грибкового» соединения с резиновым уплотнением.

Присоединительный диаметр ПМИ-10-2 — 16 мм.

Материал корпуса — металл.



Варианты исполнения преобразователей ПМИ-10-2 в зависимости от вида приёмки:

— отдел технического контроля — ОТК;

— особо стойкие — ОС;

— приемка заказчика — ПЗ;

— военная приемка — ВП.



Основным преимуществом ламп ПМИ-10-2 (преобразователь манометрический ионизационный) является возможность работы при относительно высоких для ионизационных датчиков давлениях благодаря использованию иридиевого катода.



К вакуумному объёму ПМИ-10-2 присоединяется посредством стандартного грибкового (компрессионного) соединения.



Измеряемое давление вычисляется по формуле P = C/I, где I – измеренный ионный ток в А; С – постоянная преобразователя.
