ПМТ-6-3

3,200.00

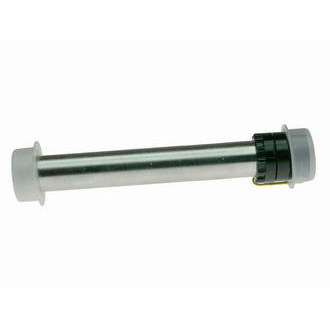

ПМТ-6-3М (преобразователь манометрический терморезисторный) относится к классу теплопых (конвекционных) вакуумных датчиков. Предназначен для работы в составе вакуумметров 13ВТ3-003 и аналогичных. К вакуумному объёму присоединяется посредством грибкового (компрессионного) соединения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАНОМЕТРИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ ПМТ-6-3М

  • Рабочий диапазон давлений: 2,7х10-1 — 1х105 Па (в режиме постоянного сопротивления 116.4 Ом)
  • Сопротивление нагревателя при Т=20оС: 67,5±4,5 Ом
  • Присоединение к вакуумной системе: посредством «грибкового» соединения ДУ16 с резиновым уплотнением
  • Габаритные размеры (не более): 138,5 х 24 х 24 мм
  • Масса (не более): 0.1 кг
Артикул: pmt6-3 Категория:

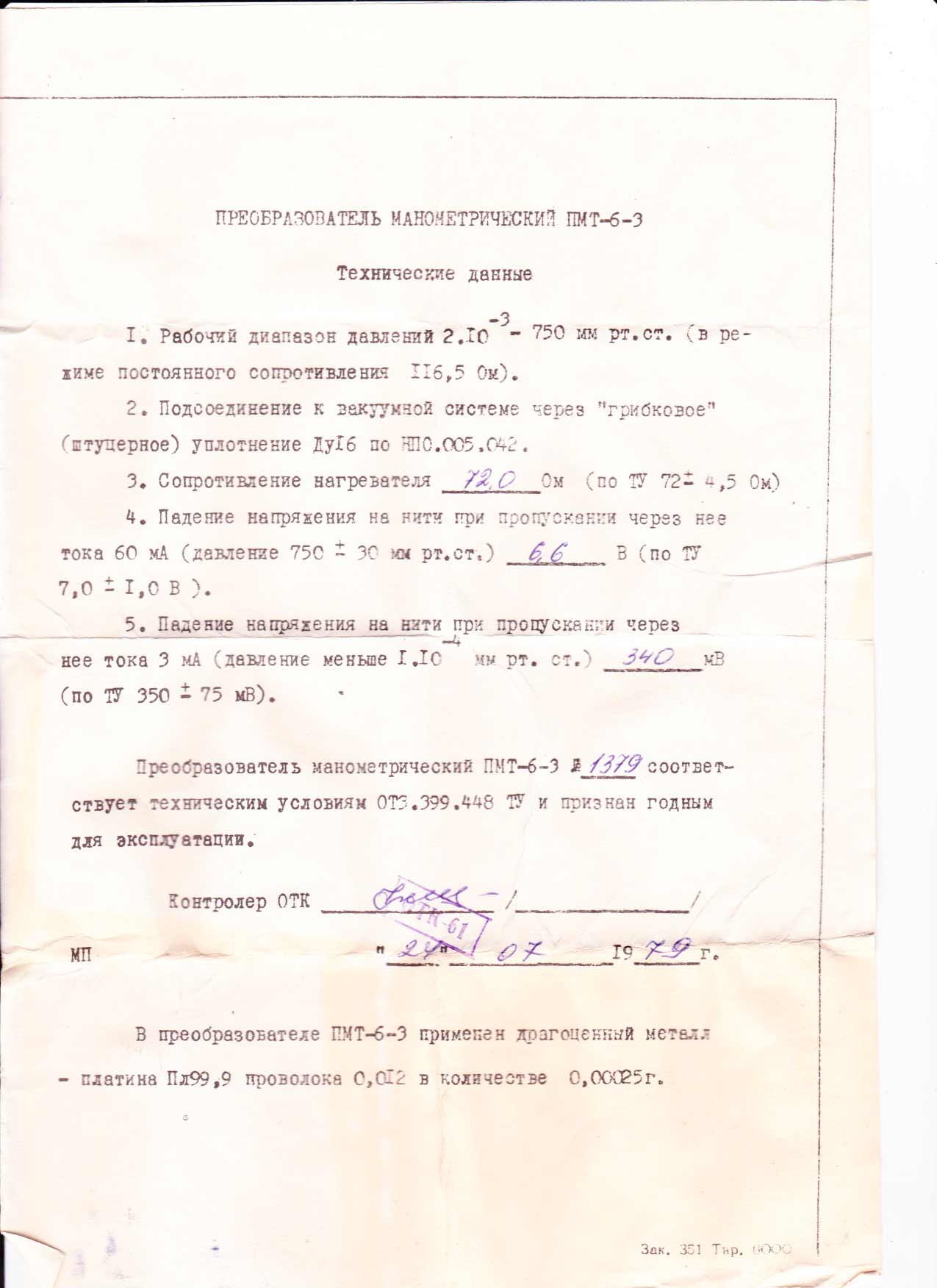

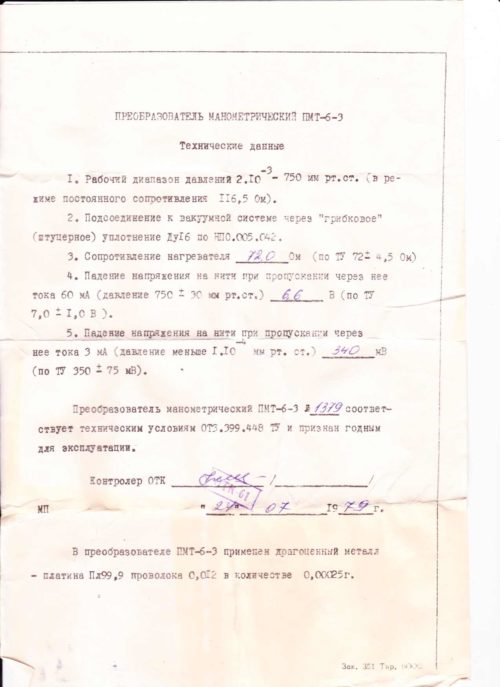

Технические данные ПМТ 6-3

Рабочий диапазон давлений от 2,7х10-1 до 105 Па (от 2х10-3 до 750 мм.рт.ст.) в режиме постоянного сопротивления 116,51 Ом).
Подсоединение к вакуумной системе через «грибковое» (и штуцерное) уплотнение Ду16.
Сопротивление нагревателя (72 ± 4,5) Ом.
Падение напряжения на нити при пропускании через неё тока 60 мА при давлении (105 ± 4х103) Па – (7,0 ± 1,0) В.
Падение напряжения на нити при пропускании через неё тока 3 мА при давлении меньше 6,6х10-2 Па – (350 ± 75) мВ.
Преобразователь ПМТ-6-3 соответствует техническим условиям 0.339.097 ТУ.
В преобразователе применён драгоценный металл – платина Пл 99,9 проволока 0,01386 количестве 0,00027 г.

Корпус — металл.

Присоединительный диаметр — 16 мм.

Габаритные размеры ПМТ-6-3М-1 — не более 138,5×24×24 мм.

Масса — не более 0,1 кг.
ПМТ 6-3 (преобразователь манометрический терморезисторный) относится к классу теплопых (конвекционных) вакуумных датчиков.

Предназначен для работы в составе вакуумметров 13ВТ3-003 и аналогичных. К вакуумному объёму присоединяется посредством грибкового (компрессионного) соединения.

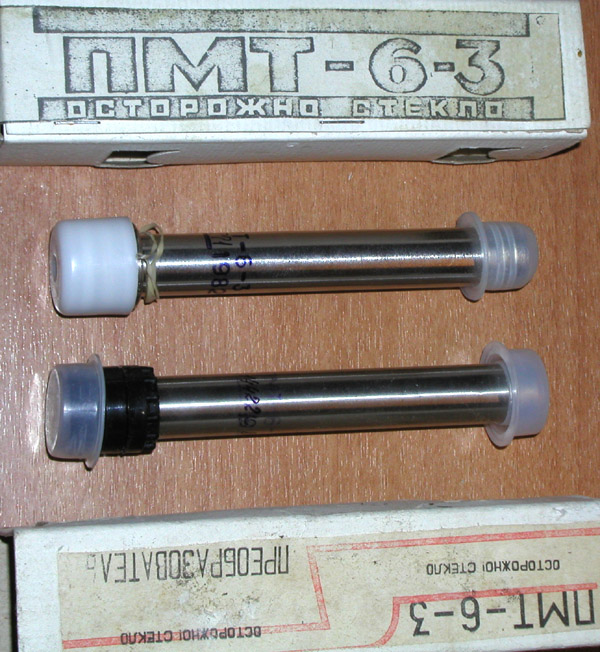

ПМТ-6-3 отличается от ПМТ-6-3М-1 только цоколем, у ПМТ6-3 он из нержавейки. у пмт6-3м-1 из аллюминия.



ТЕПЛОВЫЕ ВАКУУММЕТРЫ

Вакуумметры этого класса вследствие простоты устройства преобразователей являются самыми распространенными приборами для измерения среднего вакуума, в частности для контроля предварительного разрежения в вакуумных системах. Действие тепловых вакуумметров основано на зависимости теплопроводности разреженных газов от концентрации газа (а следовательно, от давления). Основным элементом теплового преобразователя давления является нагретый пропусканием тока проводник (нагреватель), по изменению температуры которого (либо по изменению электрической мощности, расходуемой для поддержания неизменной температуры) судят о давлении. По способу контроля температуры тепловые вакуумметры подразделяют на термопарные, в которых мерой давлений служит термо-ЭДС термопары, соединенной с нагревателем, и на вакуумметры сопротивления, где используется температурная зависимость электрического сопротивления нагревателя. В некоторых приборах (например, струнных) используется температурное удлинение нагревателя. Показания тепловых вакуумметров зависят от рода газа; эта зависимость особенно резко проявляется при давлениях выше 100 Па. Колебания окружающей температуры также могут исказить результаты измерений. Типовые градуировочные характеристики приведены для внешней температуры + 20°С. Температурная погрешность у термопарных преобразователей меньше, чем у преобразователей сопротивления; последние более употребительны в автоматизированных установках вследствие большего уровня выходного сигнала и меньшей инерционности.
