ГУ-93Б

52,000.00

Генераторный тетрод ГУ-93Б предназначен для усиления мощности на частотах до 250 МГц в передающих телевизионных устройствах широкого применения.

Артикул: gu93b Категория:

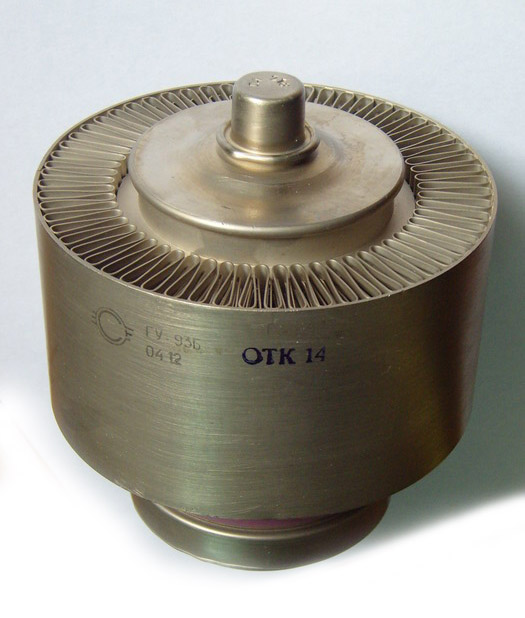

Генераторная лампа: ГУ-93Б



скачать описание в PDF GU93B.pdf



Генераторный тетрод ГУ-93Б предназначен для усиления мощности на частотах до 250 МГц в передающих телевизионных устройствах широкого применения.

Общие сведения
Катод — оксидный косвенного накала.
Оформление — металлокерамическое.
Охлаждение — воздушное принудительное.
Рабочее положение — любое.
Высота не более 145 мм.
Диаметр не более 116 мм.
Масса не более 3,5 кг.
Допустимые воздействующие факторы при эксплуатацииВибрационные нагрузки:
— диапзон частот, Гц 1-35
— ускорение, м/с2, не более 4,9
Многократные ударные нагрузки с ускорением, м/с2 147
Температура окружающей среды, °С 1-55
Относительная влажность воздуха при температуре до +25 °С (без конденсации влаги), % 80

Основные технические данные
Электрические параметрыНапряженин накала, В 12,6
Ток накала, А 9,5-12
Крутизна характеристики (при напряжении анода 700 В, напряжении сетки второй 400 В, токе анода 3000 мА), мА/В 75-125
Ток анода нулевой (при напряжениях анода 700 В, сетки второй 400 В, сетки первой 0 В), А, не менее 4
Напряжение запирания отрицательное, абсолютное значение (при напряжениях анода 4000 В, сетки второй 400 В, тока анода 20 мА), В, не более 240
Межэлектродные ёмкости, пФ, не более
— входная 100
— выходная 20
— проходная 0,1

Максимальные предельно допустимые эксплуатационные данныеНапряжение накала (~ или =), В

— наибольшее 13,2
— наименьшее 12
Наибольшее напряжение анода, В
— постоянное 3800
— мгновенное 6500
Наибольшее напряжение второй сетки (постоянное), В 450
Наибольшее отрицательное напряжение первой сетки (постоянное, абсолютное значение), В 250
Наибольший ток анода, А:
— постоянная составляющая в режиме класса В 2
— мгновенное значение в режиме синхроимпульса 9
Наибольший ток первой сетки (постоянная составляющая), мА 100
Наибольшая рассеиваемая мощность, Вт:
— анодом 4000
— второй сеткой 20
— первой сеткой 5
Наибольшая рабочая частота, МГц 250
Наименьшее время разогрева катода, с 240
Наибольшая температрура оболочки в наиболее грячей точке, °С 200
