ГУ-92Б

55,000.00

Генераторный тетрод ГУ-92Б предназначен для усиления высокочастотной мощности в стационарных радиотехнических устройствах широкого применения, в том числе телевизионной передающей аппаратуре.

Артикул: gu92b Категория:

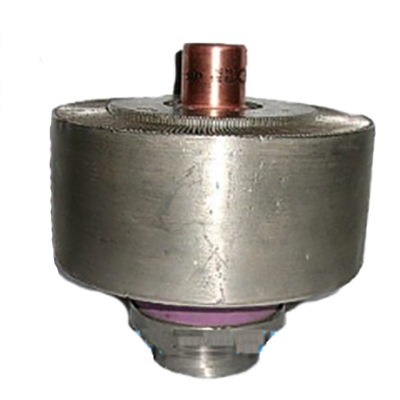

Генераторная лампа: ГУ-92Б

скачать описание в PDF GU92B.pdf

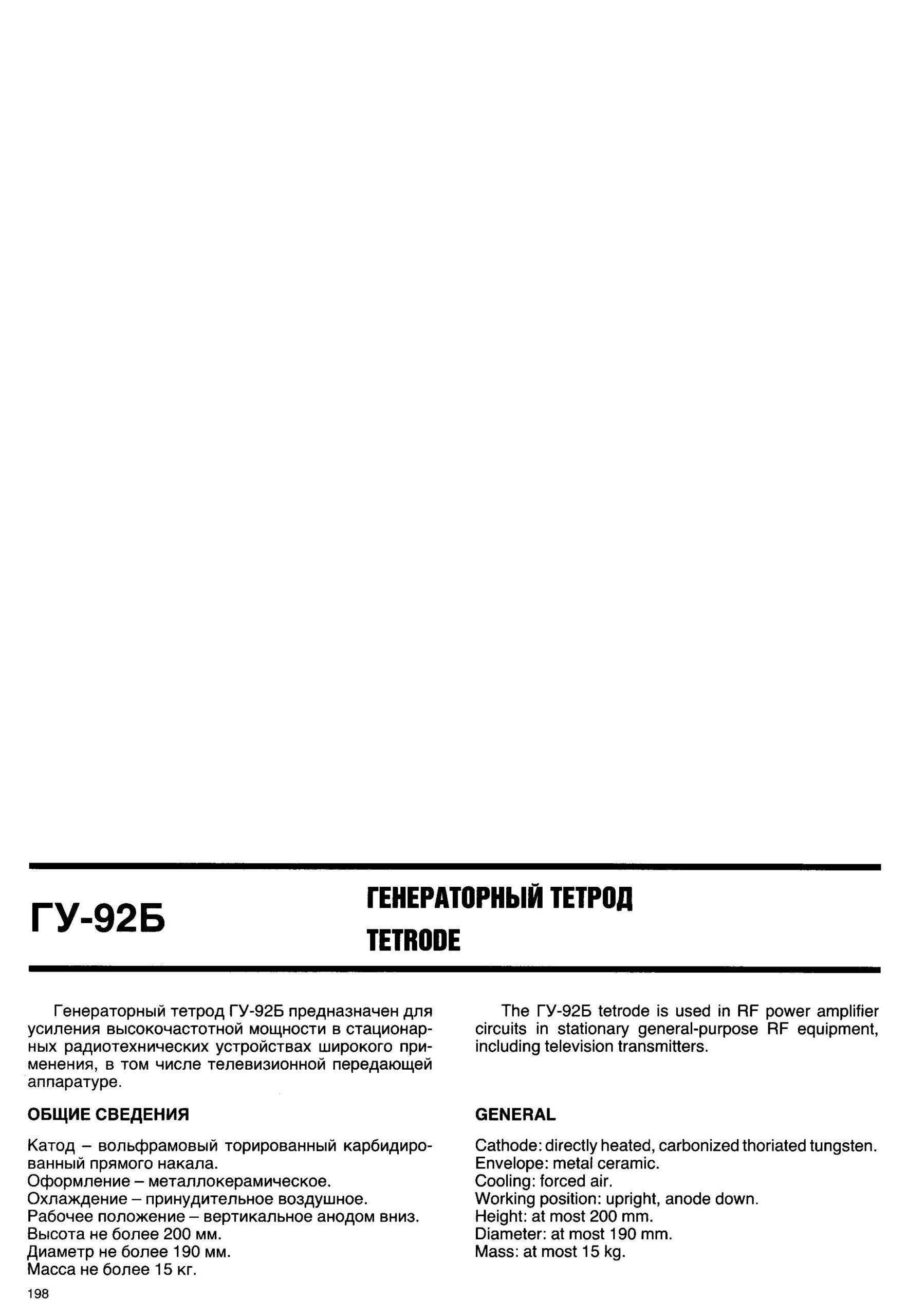

Генераторный тетрод ГУ-92Б предназначен для усиления высокочастотной мощности в стационарных радиотехнических устройствах широкого применения, в том числе телевизионной передающей аппаратуре.

Общие сведения
Катод — вольфрамовый торированный карбидированный прямого накала.
Оформление — металлокерамическое.
Охлаждение — принудительное воздушное.
Рабочее положение — вертикальное анодом вниз.
Высота не более 200 мм.
Диаметр не более 190 мм.
Масса не более 15 кг.

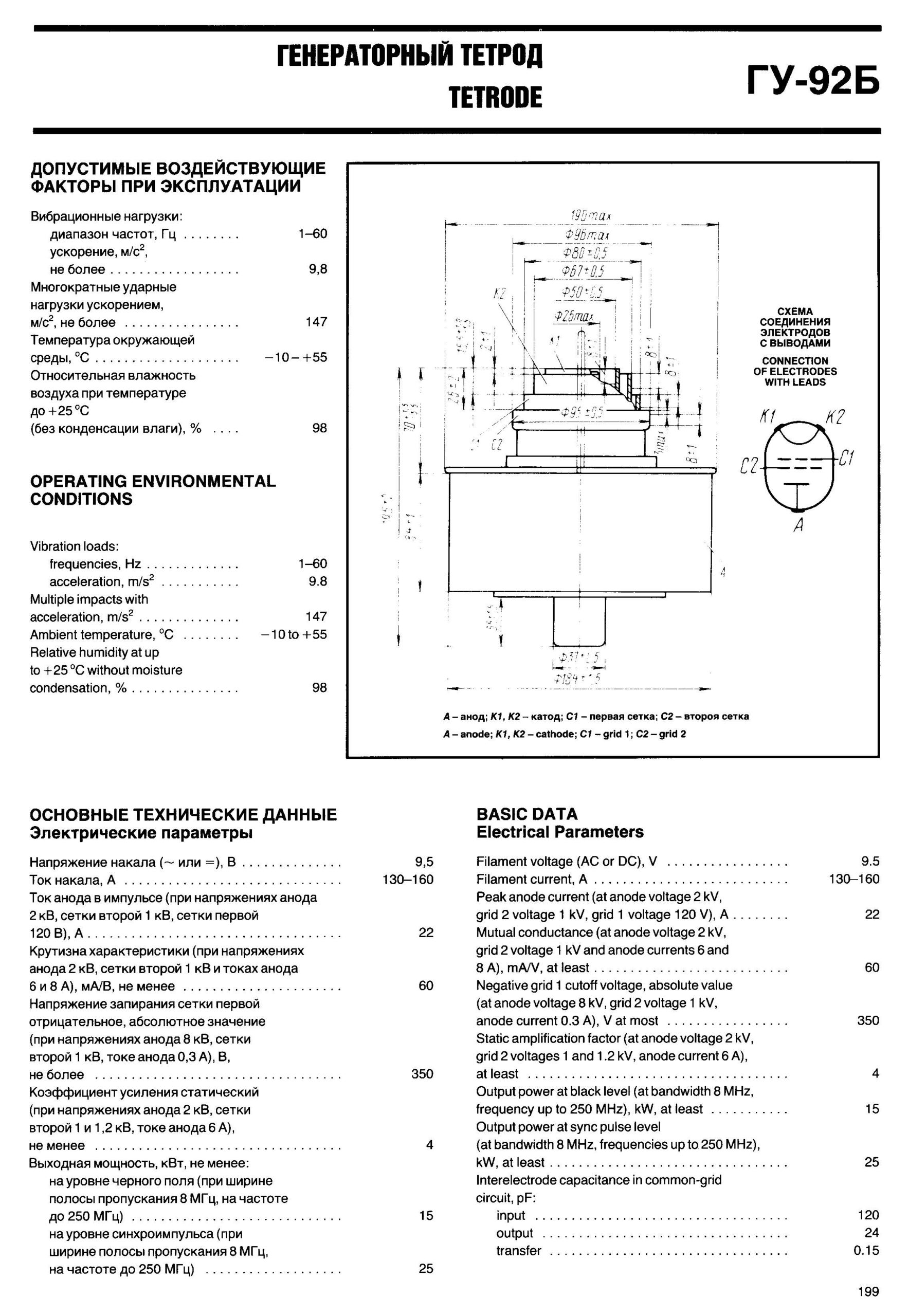

Допустимые воздействующие факторы при эксплуатацииВибрационные нагрузки:
— диапзон частот, Гц 1-60
— ускорение, м/с2, не более 9,8
Многократные ударные нагрузки с ускорением, м/с2 147
Температура окружающей среды, °С -10 — +55
Относительная влажность воздуха при температуре до +25 °С (без конденсации влаги), % 98

Основные технические данные
Напряженин накала, В 9,5
Ток накала, А 130-160
Ток анода в импульсе (при напряжениях анода 2 кВ, сетки второй 1 кВ, сетки первой 120 В), А 22
Крутизна характеристики (при напряжениях анода 2 кВ, сетки второй 1 кВ и токах анода 6 и 8 А), мА/В, не менее 60
Напряжение запирания сетки первой отрицательное, абсолютное значение (при напряжениях анода 8 кВ, сетки второй 1 кВ, токе анода 0,3 А), В, не более 350
Коэффициент усиления статический (при напряжениях анода 2 кВ, сетки второй 1 и 1,2 кВ, токе анода 6 А), не менее 4
Выходная мощность, кВт, не менее
— на уровне черного поля (при ширине полосы пропускания 8 МГц, на частоте до 250 МГц) 15
— на уровне синхроимпульса (при ширине полосы пропускания 8 МГц. на частоте до 250 МГц) 25

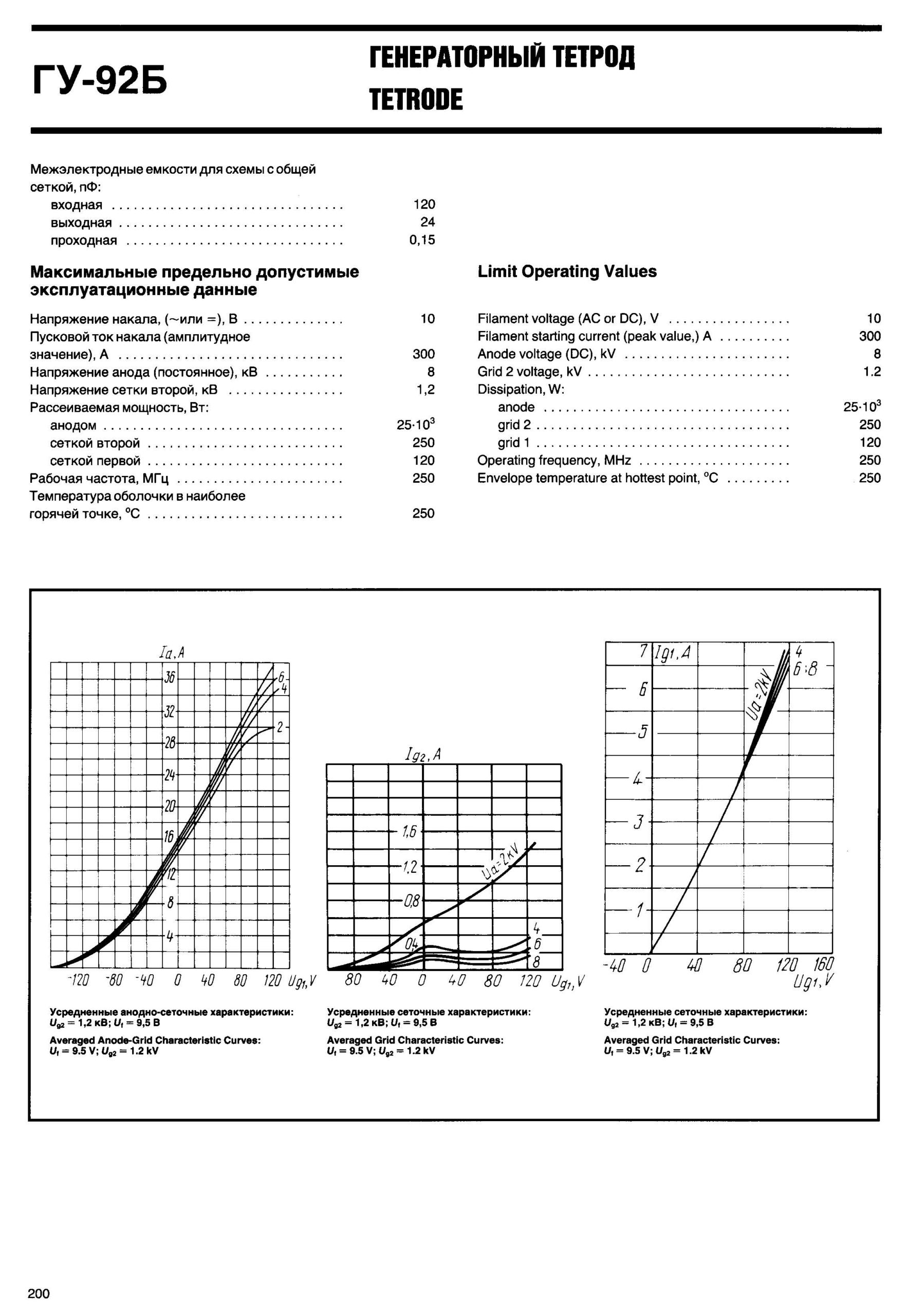

Межэлектродные ёмкости, пФ, не более
— входная 120
— выходная 24
— проходная 0,15

Максимальные предельно допустимые эксплуатационные данныеНапряжение накала (~ или =), В 10
Пусковой ток накала (амплитудное значение), А 300
Напряжение анода (постоянное), кВ: 8
Напряжение второй сетки, кВ 1,2
Рассеиваемая мощность, Вт:
— анодом 25х103
— сеткой второй 250
— сеткой первой 120
Рабочая частота, МГц 250
Температрура оболочки в наиболее грячей точке, °С 250
