ГУ-88А

880,000.00

Генераторная лампа серии ГУ-88А, с водяным охлаждением мощностью 500 кВт.

Генераторный триод ГУ-88А предназначен для генерирования высокочастотных колебаний и усиления мощности в стационарных радиотехнических устройствах широкого применения. В основном применяется в трубной промышленности и в телерадиопередающих станциях.

Рабочая частота: 30 МГц. Выходная мощность на частоте до 22 МГц, не менее 500 кВт. Напряжение накала (переменное или постоянное): 24-26В. Пусковой ток накала (амплитудное значение): 1150А. Напряжение анода (постоянное), 12 кВ. Рассеиваемая мощность, кВт: — анодом 400 — сеткой 7. Температура оболочки в наиболее горячей точке (кроме анода), °С 175.

Артикул: gu88a Категория:

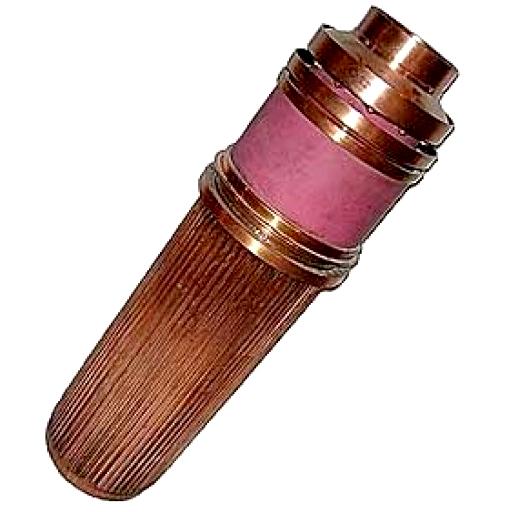

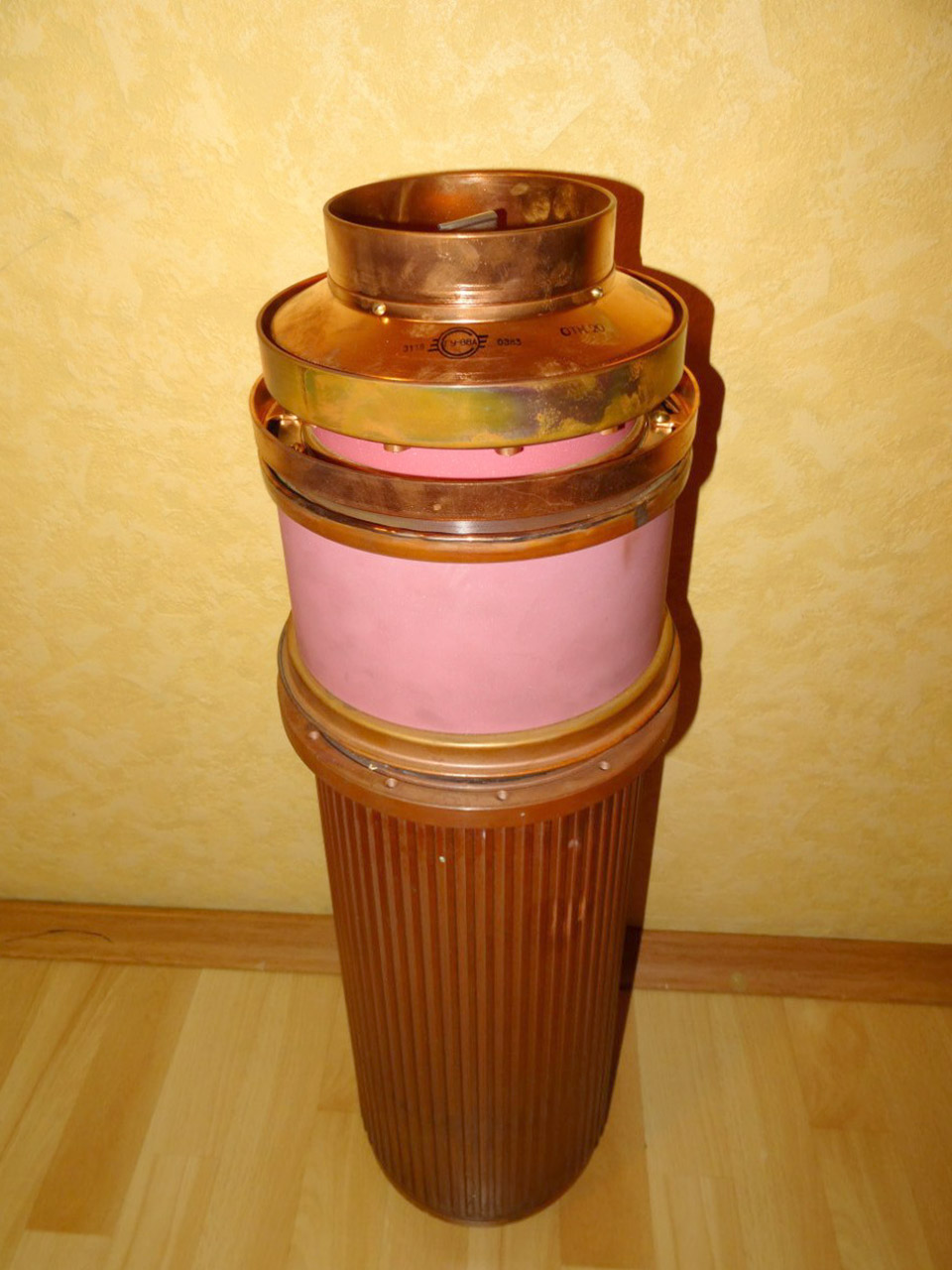

Генераторная лампа ГУ-88А

Производитель: Россия, Санкт-Петербу́рг, НПО «Светлана».

Генераторный триод ГУ-88А предназначен для генерирования высокочастотных колебаний и усиления мощности в стационарных радиотехнических устройствах широкого применения. В основном применяется в трубной промышленности и в телерадиопередающих станциях.

Рабочая частота: 30 МГц. Выходная мощность на частоте до 22 МГц, не менее 500 кВт. Напряжение накала (переменное или постоянное): 24-26В. Пусковой ток накала (амплитудное значение): 1150А. Напряжение анода (постоянное), 12 кВ. Рассеиваемая мощность, кВт: — анодом 400 — сеткой 7. Температура оболочки в наиболее горячей точке (кроме анода), °С 175. Поставляются: в упаковке, с паспортом, протоколом испытаний.

Генераторная лампа серии ГУ-88А, с водяным охлаждением мощностью 500 кВт.

диаметр 245 мм, высота 764 мм, масса 28 кг.

Техническое описание генераторной лампы ГУ-88А:

Серия:  Мощные генераторные триоды

Тип катода: ТВ — торированный вольфрам — Thoriated tungsten

Мощность, рассеиваемая анодом, кВт: 400

Предельная частота, МГц: 30

Лампа ГУ-88А – устройство электровакуумное и потому при длительных сроках хранения в нем может произойти «натекание» вакуума. Для проверки следует определить сопротивление всех контактов. Для этого используется специальный прибор — мегомметр. Признаками «натекания» вакуума являются показания мегомметра менее 10000V. Чем меньше значение – тем больше «натекание». Отсутствие между катодами короткого замыкания указывает на нарушения в катодной части лампы.

Проверка на работоспособность генераторной лампы ГУ-88А обязательна квалифицированными специалистами.

Основные технические данные

Электрические параметры генераторных ламп ГУ-88А
Напряжение накала, В 26
Ток накала, А 640-720
Выходная мощность на частоте до 22 МГц, кВт, не менее 500
Крутизна характеристики (при напряжении анода 1 кВ, сетки в импульсе 200 и 600 В), мА/В 380-620
Ток эмиссии катода, А, не менее 500
Коэффициент усиления статический (при напряжениях анода 1 и 2 кВ, токе анода 10 А) 36-54
Межэлектродные ёмкости, пФ, не более
— сетка — анод
200
— сетка — катод
500
— анод — катод
7,5

Максимальные предельно допустимые эксплуатационные данные

Напряжение накала (переменное или постоянное), В
24-26
Пусковой ток накала (амплитудное значение), А 1150
Напряжение анода (постоянное), кВ 12
Напряжение смещения отрицательное (абсолютное значение), В
500
Рассеиваемая мощность, кВт
— анодом 400
— сеткой 7
Рабочая частота, МГц 30
Температура оболочки в наиболее горячей точке (кроме анода), °С 175



Масса вместе с упаковкой 50 кг.

Транспортировать только в вертикальном положении!!!
