ГУ-84Б

49,800.00

Используется для работы в усилителях мощности (усилителях бегущей волны) с распределённым усилением и усиления однополосного сигнала с выходной мощностью 1,5 кВт на частоте до 75 Мгц, а также для усиления мощности на частотах до 250 МГц с выходной мощностью до 1,2 кВт в радиотехнических устройствах стационарной и подвижной аппаратуры.

Артикул: gu84b Категория:

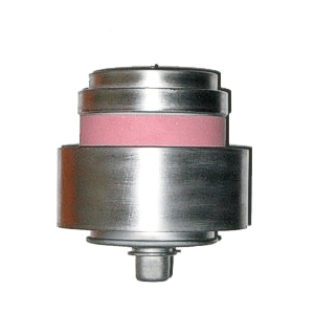

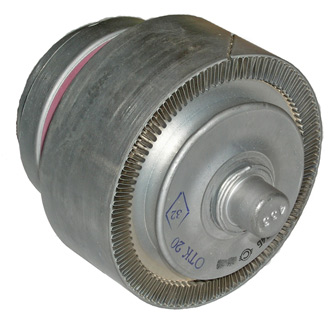

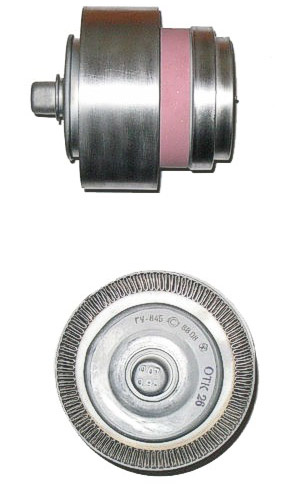

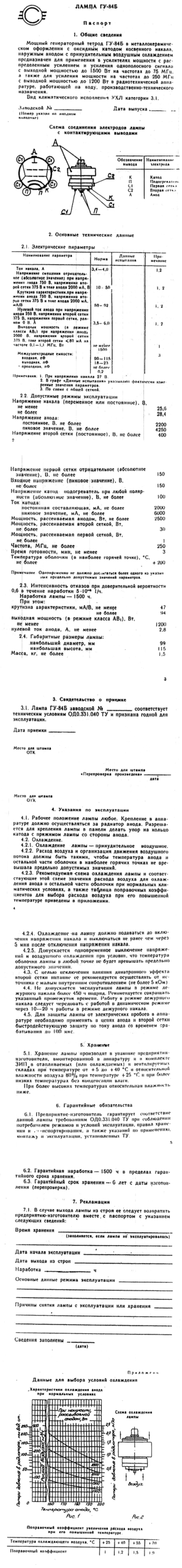

Генераторный тетрод.

Используется для работы в усилителях мощности (усилителях бегущей волны) с распределённым усилением и усиления однополосного сигнала с выходной мощностью 1,5 кВт на частоте до 75 Мгц, а также для усиления мощности на частотах до 250 МГц с выходной мощностью до 1,2 кВт в радиотехнических устройствах стационарной и подвижной аппаратуры.

Особенности:

1. Оформление — металлокерамическое;

2. Катод — оксидный косвенного накала;

3. Масса, г — не более 1500;

Электрические параметры:

1. Ток катода, постоянная составляющая, А — 2;

Ток катода (мгновенный), А — 6;

2. Ток 1-й сетки обратный, мкА — не более 50;

Ток 2-й сетки, мА — от минус 25 до 65;

3. Ток накала, А — 3,4-4,0;

4. Ток анода нулевой, А — 3,5-5,8;

5. Напряжение смещения отрицательное, В — 10-50;

6. Напряжение 1-й сетки запирающее отрицательное, В — не более 150;

7. Напряжение входное (амплитудное значение), В — 150;

8. Напряжение катод-подогреватель, В — 100;

9. Выходная мощность в режиме класса АВ1, Вт — не менее 1500;

Выходная мощность в режиме класса В, Вт — не менее 1200;

10. Рабочая частота, МГц — не более 250;

11. Крутизна характеристики, мА/В — 50-92;

12. Междуэлектродные емкости:

— входная, пФ — 102,5 +/- 12,5;

— выходная, пФ — 20,5 +/- 2,5;

— проходная, пФ — не более 0,2;

13. Напряжение анода постоянное, В — не более 2200;

Напряжение анода (мгновенное), В — 4250;

14. Напряжение накала, В — 25,6-28,4;

15. Мощность, рассеиваемая анодом, Вт — не более 2500;

16. Мощность, рассеиваемая 1-й сеткой, Вт — 1;

Мощность, рассеиваемая 2-й сеткой, Вт — 30;

Эксплуатация:

1. Рабочее положение лампы — вертикальное, анодом вниз;

2. Охлаждение — принудительное воздушное 250 м3/ч;

3. Температура оболочки, °С — 200;

4. Температура окружающей среды, °С — от минус 10 до 70;

5. Относительная влажность воздуха при температуре до 35 °С, % — 98;

6. Безотказность длительная, ч. — 2000;

7. Срок сохраняемости — 15 лет;

8. При эксплуатации лампы значения электрических параметров, определяющих режим, не должны превышать предельно допустимых значений. Невыполнение этого требования может привести к потере работоспособности лампы;
