ГУ-74Б

9,800.00

Генераторный тетрод для работы в неперестраиваемых однополосных радиопередающих устройствах и усиления однополосного сигнала на частотах до 60 МГц.
Оформление — металлокерамическое.
Охлаждение — воздушное принудительное 35 м3/ч.

Масса: 550 г.

Артикул: gu74b Категория:

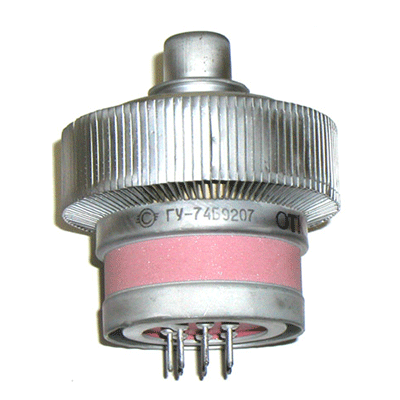

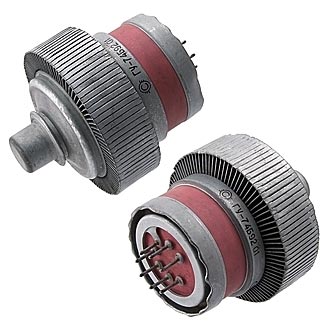

ГУ-74Б

      Генераторный тетрод для работы в неперестраиваемых однополосных радиопередающих устройствах и усиления однополосного сигнала на частотах до 60 МГц.
Оформление — металлокерамическое.
Охлаждение — воздушное принудительное 35 м3/ч.

Масса: 550 г.



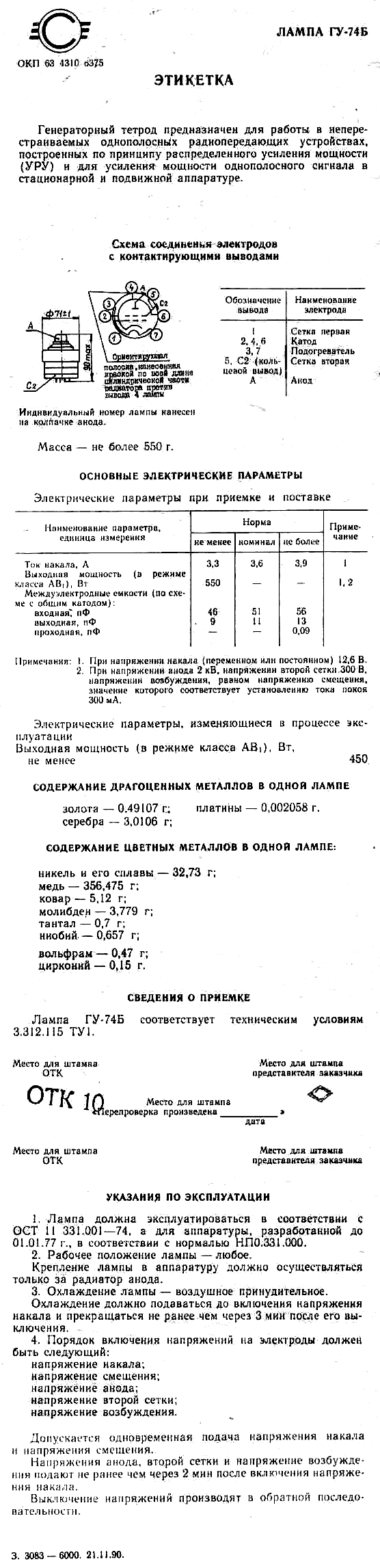

Основные параметры
при Uн=12,6 В, Uа=1 кВ, Uc2=300 В, Iа=600 мА

Ток накала

3,6 ± 0,3 А

Напряжение смещения 1-й сетки отрицательное 24 ± 6 В
Ток анода (при Uа=250 В, Uс1=0)

³ 1400 мА

Ток 2-й сетки (при Uа=250 В, Uс=0)

£ 360 мА

Ток 2-й сетки

£ 20 мА

Ток 1-й сетки обратный

£ 50 мкА

Крутизна характеристики 32 ± 6 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки 6,5 ± 2
Колебательная мощность в режиме класса АВ1
(при Uа=2 кВ, Iс2=50 мА, на частоте 100 кГц):
     при Uн=12,6 В ³ 550 Вт
     при Uн=11,3 В ³ 440 Вт
Время готовности £ 2,5 мин
Междуэлектродные емкости, пФ:
     входная 51 ± 5
     выходная 11 ± 2
     проходная 0,09
Долговечность ³ 1000 ч
Критерии долговечности:
     колебательная мощность в режиме класса АВ1 ³ 450 Вт
     изменение колебательной мощности в режиме класса АВ1
(при Uн=11,3 В)
£ 30 %

Предельные эксплуатационные данные

Напряжение накала 11,9 — 13,3 В
Ток катода (эффективное значение) 1,5 А
Ток анода 0,5 А
Напряжение анода:
     постоянное 2 кВ
     пиковое 4 кВ
Напряжение 2-й сетки 300 В
Напряжение 1-й сетки отрицательное 150 В
Мощность, рассеиваемая анодом 600 Вт
Мощность, рассеиваемая 2-й сеткой 15 Вт
Мощность, рассеиваемая 1-й сеткой 2 Вт
Рабочая частота 60 МГц
Температура оболочки 200 С
Устойчивость к внешним воздействиям окружающей среды:
     линейные нагрузки с ускорением до 9 g
     виброустойчивость в диапазоне частот 5 — 200 Гц с ускорением 4 g
     ударные нагрузки многократные с ускорением до 35 g
     ударные нагрузки одиночные с ускорением до 150 g
Интервал рабочих температур окружающей среды от -60 до +50 С
