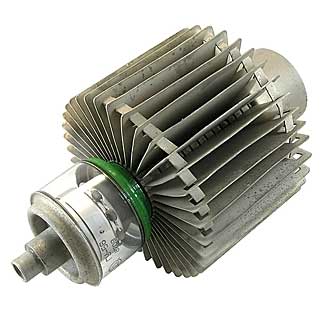

ГУ-56
15,000.00₽
Генераторный триод для генерирования и усиления высокочастотных колебаний в диапазоне до 45 МГц.
Оформление — металлостеклянное с кольцевыми выводами сетки и катода.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное воздушное.
Масса 4 кг.
ГУ-56
 | Генераторный триод для генерирования и усиления высокочастотных колебаний в диапазоне до 45 МГц. Оформление — металлостеклянное с кольцевыми выводами сетки и катода. Рабочее положение — вертикальное, анодом вниз. Охлаждение — принудительное воздушное.Масса 4 кг. |
|
Основные параметры | |
| Ток накала | 24 ± 2,5 А |
| Ток анода (при Uc=200 В) | ³ 1,5 А |
| Ток анода (при Uа=3 кВ, Uc1=0) | ³ 0,8 А |
| Крутизна характеристики (при Iа=1,5 и 1 А) | 8 ± 2 мА/В |
| Коэффициент усиления (при Uа=0,3 и 1 кВ и Iа=1 А) | 15 ± 4 |
| Напряжение запирания отрицательное (при Uа=3 кВ) | £ 150 В |
| Колебательная мощность на частоте 40 МГц в режиме самовозбуждения | ³ 1 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | £ 30 |
| выходная | £ 0,8 |
| проходная | £ 20 |
| Долговечность | ³ 1000 ч |
Предельные эксплуатационные данные | |
| Напряжение накала | 6,0 — 6,6 В |
| Напряжение анода | 3,5 кВ |
| Ток накала пусковой | 34 А |
| Мощность, рассеиваемая анодом | 700 Вт |
| Мощность, рассеиваемая сеткой | 200Вт |
| Рабочая частота | 43 МГц |
| Температура баллона, ножки и спаев металла со стеклом | 150 С |
| Температура анода | 250 С |
| Интервал рабочих температур окружающей среды | от -60 до +70 С |
| Производитель |
|---|
