ГУ-50

250.00

Генераторный лучевой пентод для работы в качестве генератора и усилителя высокочастотных колебаний на частотах до 120 МГц.

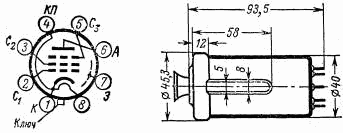

Оформление — стеклянное, бесцокольное (РШ6).
Рабочее положение — вертикальное, баллоном вверх.

Артикул: gu50 Категория:

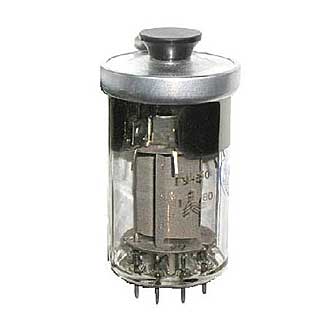

ГУ-50

       Генераторный лучевой пентод для работы в качестве генератора и усилителя высокочастотных колебаний на частотах до 120 МГц.
Оформление — стеклянное, бесцокольное (РШ6).
Рабочее положение — вертикальное, баллоном вверх.
Масса 100 г.

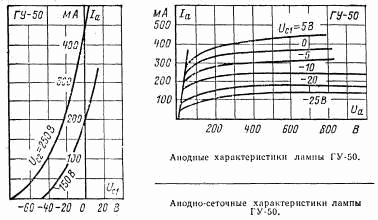

Основные параметры
при Uн=12,6 В, Uа=0,8 кВ, Uc2=0,25 кВ, Uc3=0В, Iа=50 мА

Ток накала

0,705 ± 0,065 А

Ток анода

³ 50 мА

Ток 1-й сетки

£ 8 мА

Ток 2-й сетки

£ 5 мА

Ток 1-й сетки обратный (при Ic2=15 мА)

£ 15 мкА

Ток 3-й сетки обратный (при Ic2=15 мА)

£ 25 мкА

Ток утечки между катодом и подогревателем

£ 100 мкА

Проницаемость 1-й сетки относительно 2-й сетки

19 ± 3 %

Напряжение 1-й сетки в рабочей точке отрицательное

40 ± 10 В

Напряжение запирания 3-й сетки отрицательное
(при Uн=14,5 В, Uc1=100 В, Uc1=около 135 В)

205 ±  55  В

Крутизна характеристики 4 ± 1 мА/В
Колебательная мощность:
     при Uн=12,6 В ³ 60 Вт
     при Uн=10,8 В ³ 52 Вт
Междуэлектродные емкости, пФ:
     сетка — катод 14 ± 1
     анод — катод 9,15 ± 1,15
     сетка — анод £ 0,1
Долговечность ³ 1750 ч
Критерий долговечности: колебательная мощность (при Uн=10,8 В) ³ 36 Вт

Предельные эксплуатационные данные

Напряжение накала 10,8 — 14,5 В
Напряжение анода 1 кВ
Напряжение 2-й сетки 0,25 кВ
Напряжение между катодом и подогревателем 200 В
Ток анода 230 мА
Мощность, рассеиваемая анодом 40 Вт
Мощность, рассеиваемая 2-й сеткой 5 Вт
Мощность, рассеиваемая 1-й сеткой 1 Вт
Температура баллона 200 С
Интервал рабочих температур окружающей среды от -60 до +100 С
