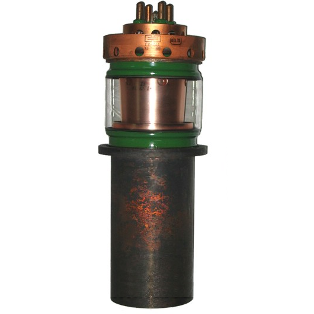

ГУ-44А

220,000.00

Мощные генераторные тетроды для работы в качестве усилителя высокочастотных колебаний в коротковолновых передатчиках.
Оформление — металлостеклянное.
Рабочее положение  — вертикальное, стеклянным баллоном вверх.
Охлаждение — принудительное:
ГУ-44А: анода — водяное не менее 100 л/мин, ножки — воздушное не менее 350 м3/ч, баллона и мест спая анода со стеклом — воздушное не менее 350 м3/ч;
ГУ-44Б: анода — воздушное не менее 1900 м3/ч, ножки — воздушное не менее 350 м3/ч, баллона и мест спая анода со стеклом — воздушное не менее 350 м3/ч.

Масса ГУ-44А 13 кг, ГУ-44Б 20 кг.

Артикул: gu44a Категория:

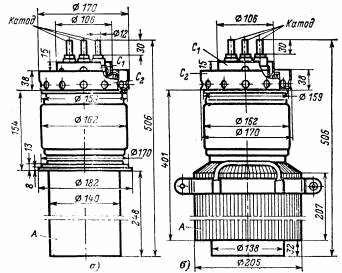

ГУ-44А, ГУ-44Б

        Мощные генераторные тетроды для работы в качестве усилителя высокочастотных колебаний в коротковолновых передатчиках.
Оформление — металлостеклянное.
Рабочее положение  — вертикальное, стеклянным баллоном вверх.
Охлаждение — принудительное:
ГУ-44А: анода — водяное не менее 100 л/мин, ножки — воздушное не менее 350 м3/ч, баллона и мест спая анода со стеклом — воздушное не менее 350 м3/ч;
ГУ-44Б: анода — воздушное не менее 1900 м3/ч, ножки — воздушное не менее 350 м3/ч, баллона и мест спая анода со стеклом — воздушное не менее 350 м3/ч.
Масса ГУ-44А 13 кг, ГУ-44Б 20 кг.

Основные параметры
при Uн=12,6 В, Uа=1,5 кВ, Uc2=1 кВ, Iа=8 А

Ток накала

185 ± 15 А

Ток 2-й сетки (при Uс2=1,4 кВ)  £ 2 А
Ток эмиссии катода (при Uа=Uс2=Uc1=800 В)

³ 65 А

Ток 1-й сетки обратный (при Uа=1,5 кВ, Iа=7 А)  £ 500 мкА
Крутизна характеристики 65 ± 10  мА/В
Коэффициент усиления 1-й сетки относительно 2-й  ³ 5,5
Запирающее напряжение 1-й сетки (при Uа=10 кВ, Uc2=2 кВ, Iа=0,5 А)  £ 700 В
Колебательная мощность на частоте 30 МГц (при Uа=10 кВ)  ³ 70 кВт
Колебательная мощность (при Iс1=5 мА)  ³ 40 кВт
Междуэлектродные емкости, пФ:
     входная £ 300
     выходная £ 55
     проходная £ 3
Долговечность средняя ³ 1000 ч

Предельные эксплуатационные данные

Напряжение накала 12 — 13 В
Напряжение 2-й сетки 2 кВ
Ток накала пусковой 300 А
Мощность, рассеиваемая анодом 50 (30 для ГУ-44Б) кВт
Напряжение 2-й сеткой 3,2 кВ
Напряжение 1-й сеткой 1,2 кВ
Рабочая частота 32 МГц
Температура стекла и мест спая металла со стеклом 150 (200 для ГУ-44Б)  С
Интервал рабочих температур окружающей среды ГУ-44А от +5 до +70 С
Интервал рабочих температур окружающей среды ГУ-44Б от -60 до +70 С
