ГУ-43Б-1
7,500.00₽

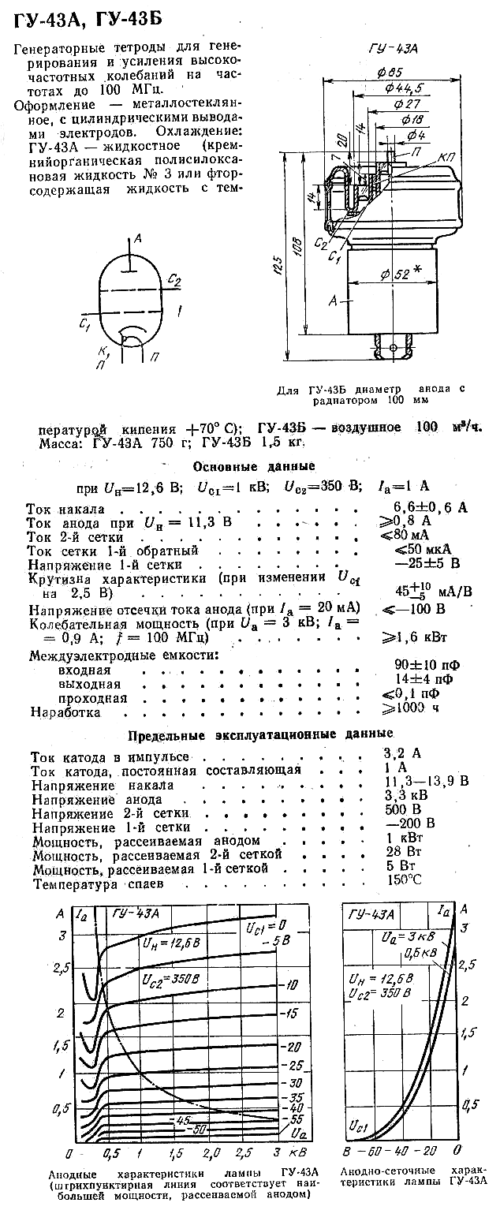

Генераторный тетрод для генерирования и усиления высокочастотных колебаний на частотах до 100 МГц.
Оформление — металлостеклянное, с цилиндрическими выводами электродов.
Охлаждение:
ГУ-43А — жидкостное (кремнийорганическая полисилоксановая жидкость №3 или фторсодержащая жидкость с температурой кипения +70 С);
ГУ-43Б — воздушное 100 м3/ч.
Масса ГУ-43А 750 г, ГУ-43Б 1,5 кг.
ГУ-43Б-1

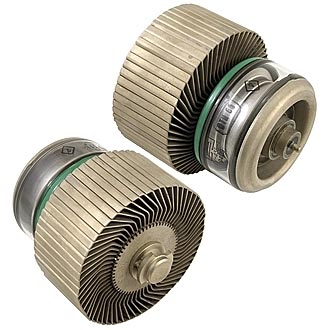

Генераторный тетрод ГУ-43Б-1 в металлостеклянном оформлении с оксидным катодом косвенного накала и наружным анодом с принудительным воздушным охлаждением, предназначенн для генерирования высокочастотных колебаний и усиления сигнала на частотах до 100 МГц в радиопередающих устройствах стационарной и передвижной аппаратуры.
Оформление — металлостеклянное.
Охлаждение — воздушное принудительное.
Рабочее положение лампы — любое.
Масса не более 1,5 кг
Технические условия: ДКВБ.433142.002 ТУ.
| Основные технические данные ГУ43Б-1: | ||
|---|---|---|
| Наименование параметра, единица измерения | не менее | не более |
| Ток накала, А | 6.0 | 7.2 |
| Ток анода в импульсе, А | 2.7 | — |
| Обратный ток 1-й сетки, мкА | — | 50 |
| Обратный ток 2-й сетки, мкА | — | 80 |
| Напряжение смещения отрицательное, В | 20 | 30 |
| Напряжение запирания отрицательное, В | — | 100 |
| Ток утечки между катодом и всеми электродами, мкА | — | 30 |
| Ток утечки между 2-й сеткой и анодом, мкА | — | 30 |
| Ток утечки между 1-й и 2-й сеткой, мкА | — | 30 |
| Ток анода при недокале, мкА | 800 | — |
| Крутизна характеристики, мА/В | 40 | 55 |
| Предельно допустимые параметры режимов эксплуатации ГУ-43Б-1: | ||
|---|---|---|
| Наименование параметра, единица измерения | не менее | не более |
| Напряжение накала, В | 11.3 | 13.9 |
| Напряжение анода (постоянное), кВ | — | 3.3 |
| Напряжение 2-й сетки, В | — | 500 |
| Напряжение 1-й сетки отрицательное, В | — | 200 |
| Ток анода (амплитудное значение), А | — | 3.2 |
| Ток катода (постоянная составляющая), А | — | 1 |
| Мощность, рассеиваемая анодом, Вт | — | 1100 |
| Мощность, рассеиваемая 2-й сеткой, Вт | — | 28 |
| Мощность, рассеиваемая 1-й сеткой, Вт | — | 5 |
| Рабочая частота, МГц | — | 100 |
| Температура оболочки, град. С | — | 150 |
| Расход воздуха для охлаждения,м³/ч | 100 | — |
| Производитель |
|---|
