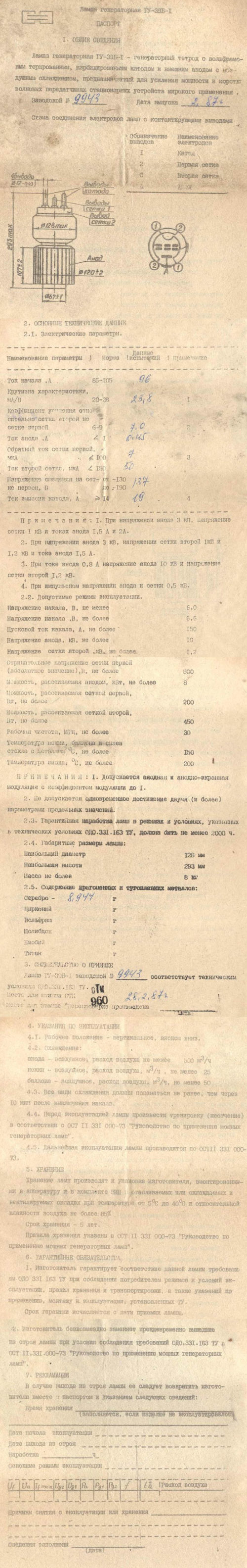

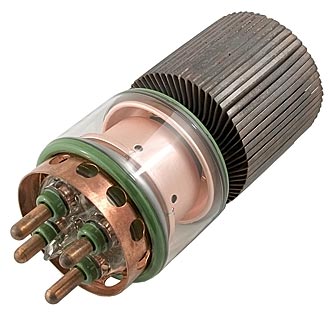

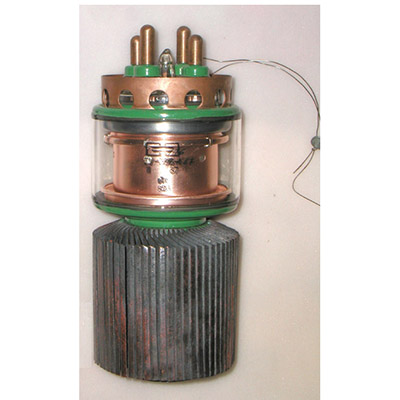

ГУ-39Б-1

19,000.00

Мощный генераторный тетрод для работы в качестве усилителя высокочастотных колебаний в коротковолновых передатчиках.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, стеклянным баллоном вверх.
Охлаждение — принудительное:
ГУ-39А, ГУ-39А-1: анода — водяное не менее 15 л/мин, ножки — воздушное не менее 23 м3/ч, баллона — воздушное не менее 50 м3/ч;
ГУ-39Б, ГУ-39Б-1: анода — воздушное не менее 500 м3/ч, ножки — воздушное не менее 25 м3/ч, баллона — воздушное не менее 50 м3/ч;
ГУ-39П, ГУ-39П-1: анода — испарительное, ножки — воздушное, как у ГУ-39Б.

Масса ГУ-39А 3 кг, ГУ-39Б 5 кг, ГУ-39П 11 кг,
ГУ-39А-1 4 кг, ГУ-39Б-1 8 кг, ГУ-39П-1 14 кг.

Артикул: gu39b1 Категория:

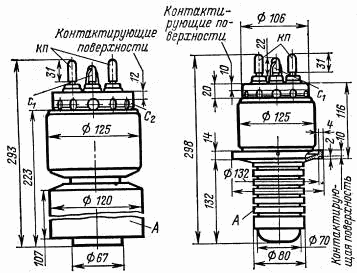

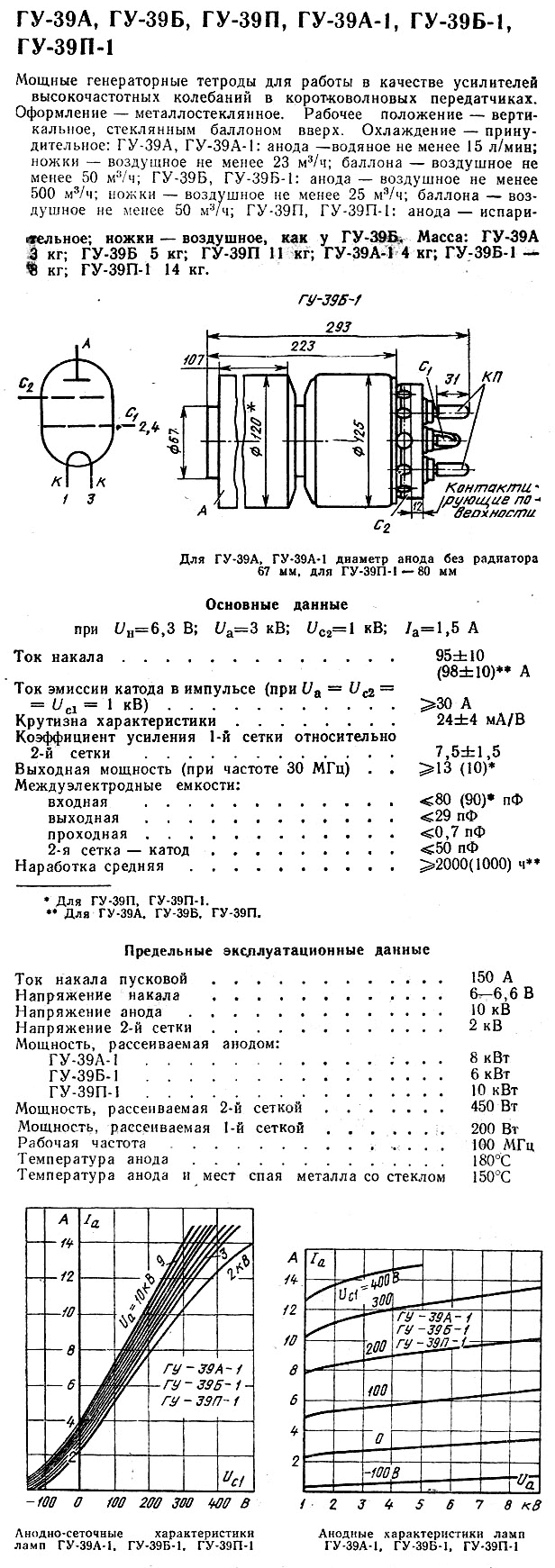

ГУ-39А, ГУ-39Б, ГУ-39П,
ГУ-39А-1,ГУ-39Б-1,ГУ-39П-1

        Мощный генераторный тетрод для работы в качестве усилителя высокочастотных колебаний в коротковолновых передатчиках.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, стеклянным баллоном вверх.
Охлаждение — принудительное:
ГУ-39А, ГУ-39А-1: анода — водяное не менее 15 л/мин, ножки — воздушное не менее 23 м3/ч, баллона — воздушное не менее 50 м3/ч;
ГУ-39Б, ГУ-39Б-1: анода — воздушное не менее 500 м3/ч, ножки — воздушное не менее 25 м3/ч, баллона — воздушное не менее 50 м3/ч;
ГУ-39П, ГУ-39П-1: анода — испарительное, ножки — воздушное, как у ГУ-39Б.

Масса ГУ-39А 3 кг, ГУ-39Б 5 кг, ГУ-39П 11 кг,
ГУ-39А-1 4 кг, ГУ-39Б-1 8 кг, ГУ-39П-1 14 кг.

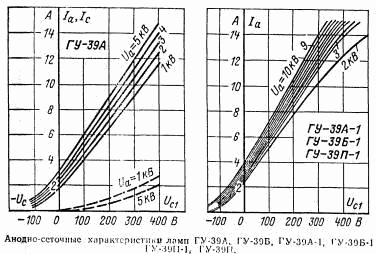

Основные параметры
при Uн=6,3 В, Uа=3 кВ, Uc2=1 кВ, Iа=1,5 А

Ток накала

95 ± 10
(98 ± 10 для ГУ-39А,Б,П) А

Ток эмиссии катода в импульсе (при Uа=Uc2=Uс1=1 кВ)  ³ 30 А
Крутизна характеристики 24 ± 4 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки 7,5 ± 1,5
Выходная мощность (на частоте 30 МГц )  ³ 13 (10 для ГУ-39П, П-1)
Междуэлектродные емкости, пФ:
     входная £ 80 (90 для ГУ-39П,П-1)
     выходная £ 29
     проходная £ 0,7
     2-я сетка — катод £ 50
Долговечность средняя ³ 2000 (1000 ГУ-39А,Б,П) ч
Критерий долговечности: выходная мощность ³ 10 кВт

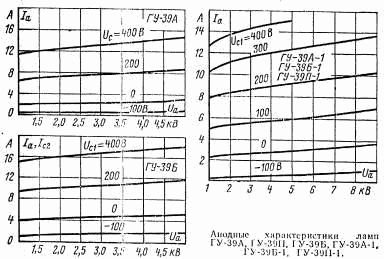

Предельные эксплуатационные данные

Напряжение накала 6 — 6,6 В
Напряжение анода 10 кВ
Напряжение 2-й сетки 2 кВ
Ток накала пусковой 150 А
Мощность, рассеиваемая анодом ГУ-39А-1 8 кВт
Мощность, рассеиваемая анодом ГУ-39Б-1 6 кВт
Мощность, рассеиваемая анодом ГУ-39П-1 10 кВт
Мощность, рассеиваемая 2-й сеткой 450 Вт
Мощность, рассеиваемая 1-й сеткой 200 Вт
Рабочая частота 100 МГц
Температура анода 180 С
Температура анода и мест спая металла со стеклом 150 С
Интервал рабочих температур окружающей среды от +5 до +70 С
