ГУ-38А

310,000.00

Мощный широкополосный тетрод для работы в качестве усилителя высокочастотных колебаний в телевизионных передатчиках.
Оформление — разборная металлическая конструкция с керамическими изоляторами.
Рабочее положение — вертикальное, выводом энергии вверх.
Охлаждение — принудительное водяное: анодно-экранного блока не менее 10 л/мин, управляющей сетки — не менее 6 л/мин, нижнего катода узла и заслонки — не менее 4 л/мин, верхнего катодного узла — не менее 4 л/мин, ввода энергии и конденсатора точной настройки — не менее 1 л/мин, вывода энергии — не менее 2 л/мин.

Масса 100 кг.

Артикул: gu38a Категория:

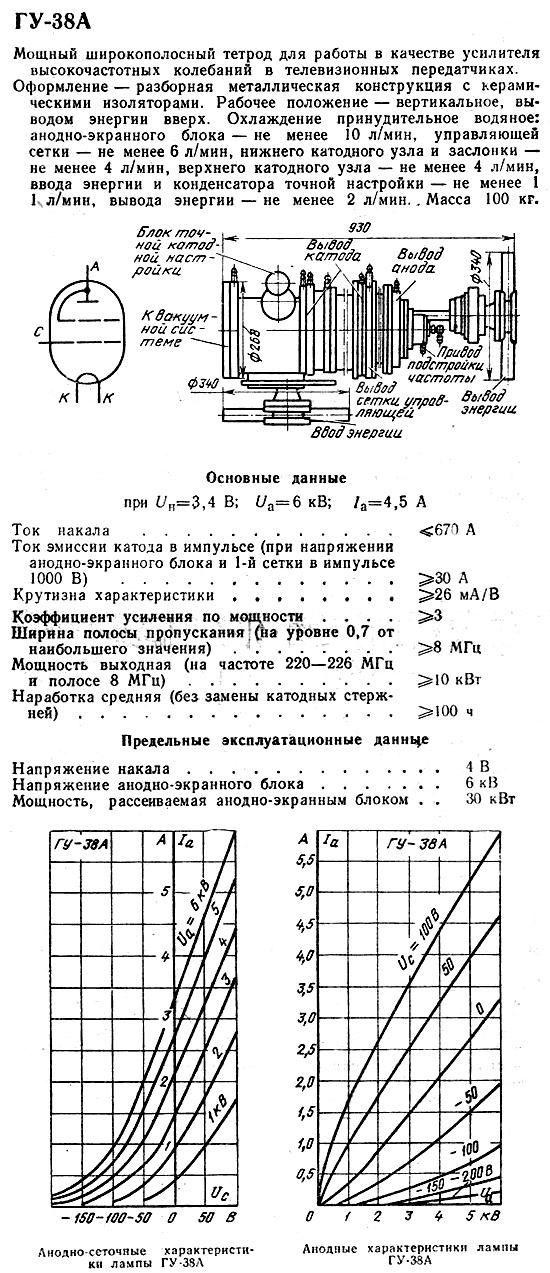

ГУ-38А

        Мощный широкополосный тетрод для работы в качестве усилителя высокочастотных колебаний в телевизионных передатчиках.
Оформление — разборная металлическая конструкция с керамическими изоляторами.
Рабочее положение — вертикальное, выводом энергии вверх.
Охлаждение — принудительное водяное: анодно-экранного блока не менее 10 л/мин, управляющей сетки — не менее 6 л/мин, нижнего катода узла и заслонки — не менее 4 л/мин, верхнего катодного узла — не менее 4 л/мин, ввода энергии и конденсатора точной настройки — не менее 1 л/мин, вывода энергии — не менее 2 л/мин.
Масса 100 кг.

Основные параметры
при Uн=3,4 В, Uаб=6 кВ, Iаб=4,5 А

Ток накала  £670 А
Ток эмиссии катода в импульсе (при напряжении анодно-экранного блока и 1-й сетки в импульсе 1000 В)  ³30 А
Крутизна характеристики ³ 26 мА/В
Коэффициент усиления по мощности  ³ 3
Ширина полосы пропускания (на уровне 0,7 от наибольшего значения)  ³ 8 МГц
Выходная мощность (на частоте 220 — 226 МГц и полосе 8 МГц)  ³ 10 кВт
Долговечность средняя (без замены катодных стержней) ³ 100 ч

Предельные эксплуатационные данные

Напряжение накала 4 В
Напряжение анодно-экранного блока 6 кВ
Мощность, рассеиваемая анодно-экранным блоком 30 кВт
Интервал рабочих температур окружающей среды от+5 до +70 С
