ГУ-36Б

28,000.00

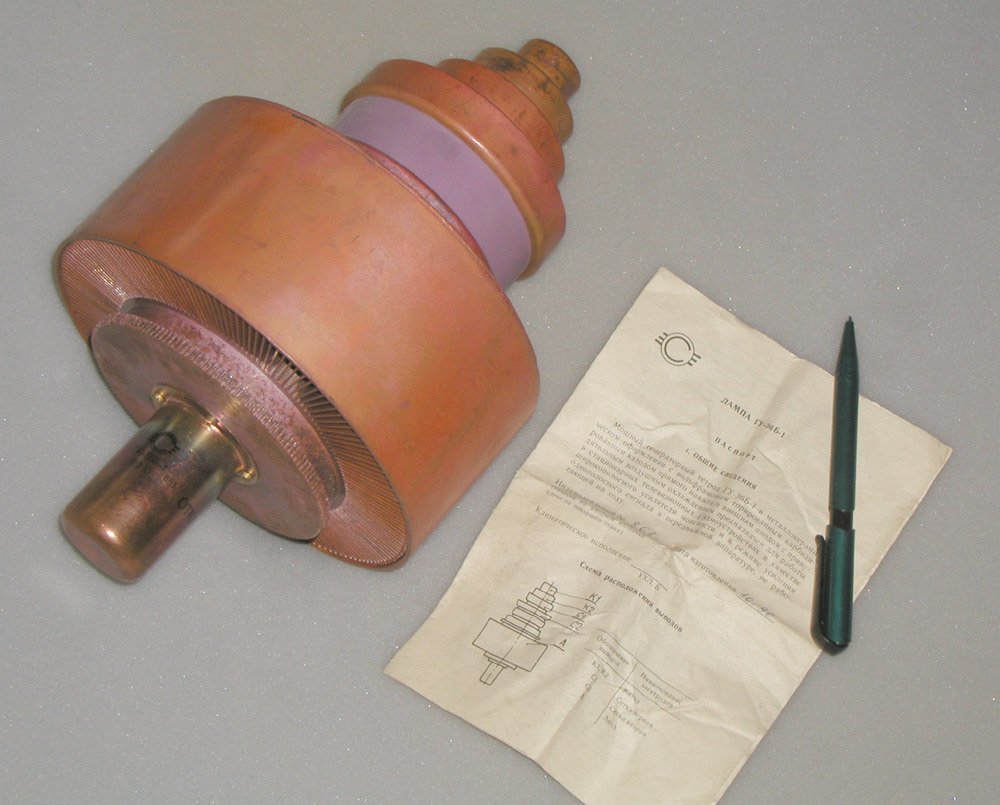

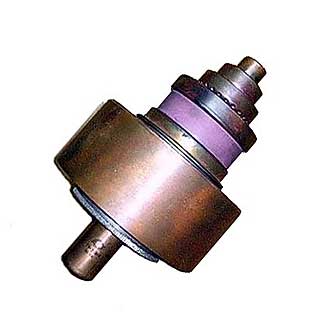

Генераторный тетрод для широкополосного усиления высокочастотных колебаний на частотах до 250 МГц в схемах с общей сеткой или общим катодом.
Оформление — металлокерамическое, с кольцевыми выводами электродов.
Охлаждение — воздушное принудительное: анода — не менее 1200 м3/ч (1400), ножки не менее 200 м3/ч.

Масса ГУ-36Б-1 11 кг, ГУ-36Б 10 кг.

Артикул: gu36b Категория:

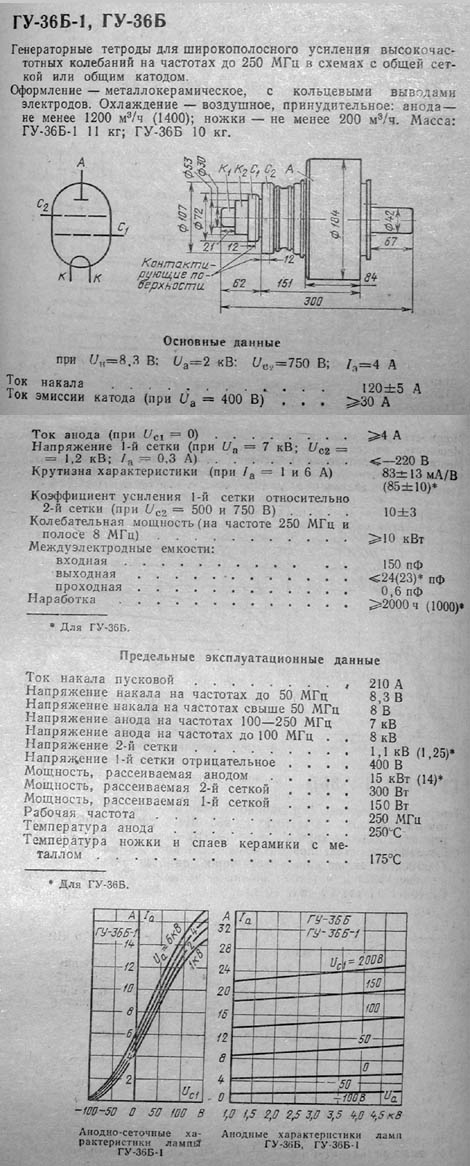

ГУ-36Б-1, ГУ-36Б

        Генераторный тетрод для широкополосного усиления высокочастотных колебаний на частотах до 250 МГц в схемах с общей сеткой или общим катодом.

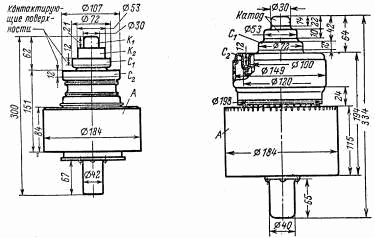

Оформление — металлокерамическое, с кольцевыми выводами электродов.
Охлаждение — воздушное принудительное: анода — не менее 1200 м3/ч (1400), ножки не менее 200 м3/ч.

Масса ГУ-36Б-1 11 кг, ГУ-36Б 10 кг.

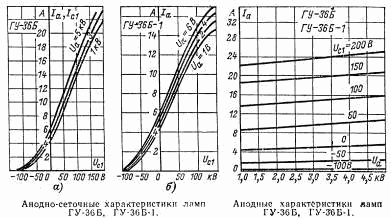

Основные параметры
при Uн=8,3 В, Uа=2 кВ, Uc2=750 В, Iа=4 А

Ток накала 120 ± 5 А
Напряжение 1-й сетки отрицательное (при Uа=7 кВ, Uс2=1,2 кВ,
Iа=0,3 А)
  £ 220 В
Ток эмиссии катода (при Uа=400 В)  ³30 А
Ток анода (при Uc1=0)  ³  4 А
Крутизна характеристики 83 ± 13 мА/В
(85 ± 10 для ГУ-36Б)
Коэффициент усиления 1-й сетки относительно 2-й сетки (при Uс2=500 и 750 В)  10 ± 3
Колебательная мощность (на частоте 250 МГц и полосе 8 МГц)  ³ 10 кВт
Междуэлектродные емкости, пФ:
     входная 150
     выходная £24 (23 для ГУ-36Б)
     проходная  0,6
Долговечность ³ 2000 (1000 для ГУ36Б) ч

Предельные эксплуатационные данные

Напряжение накала на частотах до 50 МГц 8,3 В
Напряжение накала на частотах свыше 50 МГц 8 В
Ток накала пусковой 210 А
Напряжение анода на частотах 100 — 250 МГц 7 кВ
Напряжение анода на частотах до 100 МГц 8 кВ
Напряжение 2-й сетки 1,1 к В (1,25 для ГУ-36Б)
Напряжение 1-й сетки отрицательное 400 В
Мощность, рассеиваемая анодом 15 кВт (14 для ГУ-36Б)
Мощность, рассеиваемая 2-й сеткой 300 Вт
Мощность, рассеиваемая 1-й сеткой 150 Вт
Рабочая частота 250 МГц
Температура анода 250 С
Температура ножки и спаев керамики с металлом 175 С
Рабочая температура окружающей среды до 60 С
