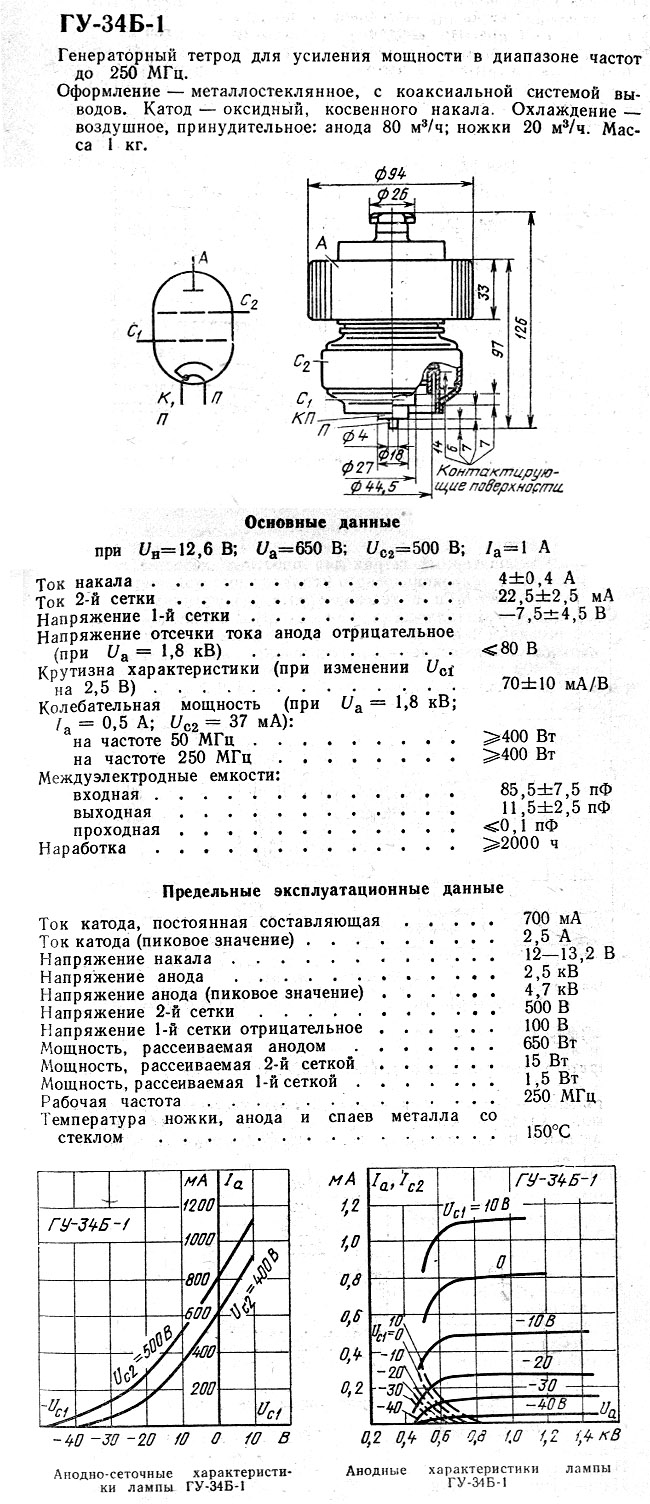

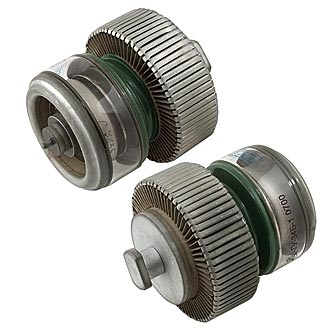

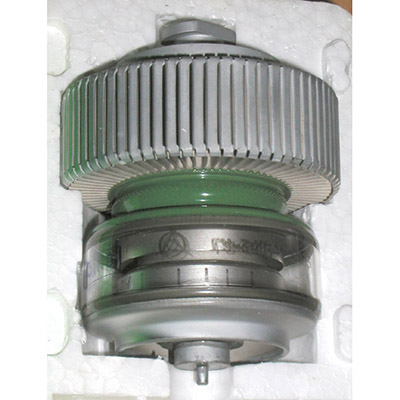

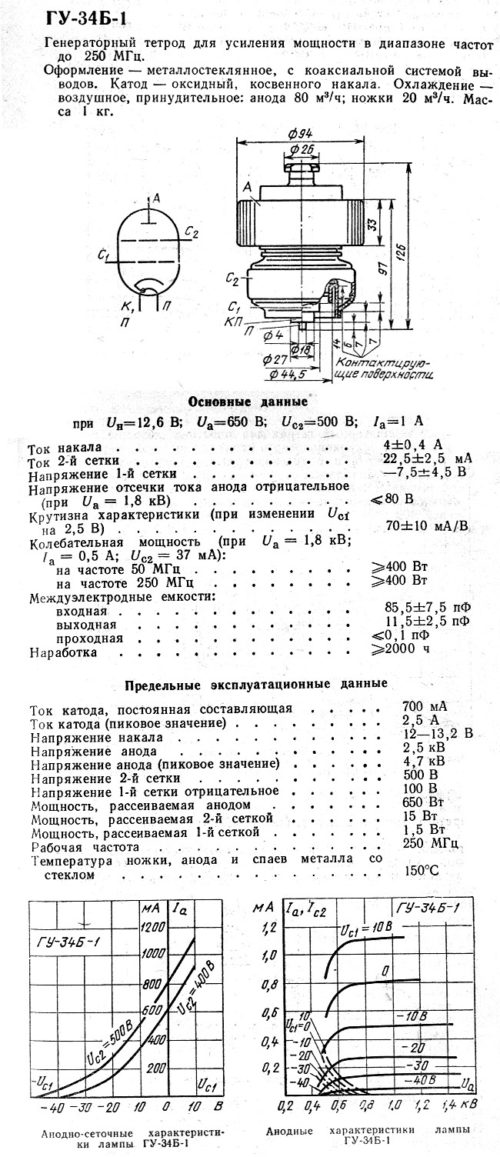

ГУ-34Б-1
5,500.00₽
Генераторный тетрод для для усиления мощности в диапазоне частот до 250 МГц.
Катод — оксидный косвенного накала.
Оформление — металлостеклянное, с коаксиальной системой выводов.
Охлаждение — воздушное, принудительное: анода 80 м3/ч, ножки 20 м3/ч.
Масса 1 кг.
ГУ-34Б-1
 | Генераторный тетрод для для усиления мощности в диапазоне частот до 250 МГц. Катод — оксидный косвенного накала. Оформление — металлостеклянное, с коаксиальной системой выводов. Охлаждение — воздушное, принудительное: анода 80 м3/ч, ножки 20 м3/ч.Масса 1 кг. |
|
Основные параметры | |
| Ток накала | 4 ± 0,4 А |
| Напряжение 1-й сетке (отрицательное) | 7,5 ± 4,5 В |
| Напряжение отсечки тока анода отрицательное (при Uа=1,8 кВ) | £ 80 В |
| Ток 2-й сетки | 22,5 ± 2,5 м А |
| Крутизна характеристики (при изменении Uс1 на 2,5 В) | 70 ± 10 мА/В |
| Коэффициент усиления | 28 ± 4 |
| Время разогрева катода | £ 2,5 мин |
| Колебательная мощность (при Uа= 1,8кВ, Iа=0,5 А, Uс2= 37) | |
| на частоте 50 МГц | ³ 400 Вт |
| на частоте 250 МГц | ³ 400 Вт |
| Снижение колебательной мощности (при Uн=11,3 В) | £ 25 % |
| Междуэлектродные емкости, пФ: | |
| входная | 85,5 ± 7,5 |
| выходная | 11,5 ± 2,5 |
| проходная | £ 0,1 |
| Долговечность | ³ 2000 ч |
| Критерий долговечности: колебательная мощность | ³ 320 Вт |
Предельные эксплуатационные данные | |
| Напряжение накала | 12 — 13,2 В |
| Напряжение анода | 2,5 к В |
| Напряжение анода (пиковое значение) | 4,7 к В |
| Напряжение 2-й сетки | 500 В |
| Напряжение 1-й сетки отрицательное | 100 В |
| Мощность, рассеиваемая анодом | 650 Вт |
| Мощность, рассеиваемая 2-й сеткой | 15 Вт |
| Мощность, рассеиваемая 1-й сеткой | 1,5 Вт |
| Ток катода (постоянная составляющая) | 700 мА |
| Ток катода (пиковое значение) | 2,5 А |
| Рабочая частота | 250 МГц |
| Температура ножки, анода и спаев металла со стеклом | 150 С |
| Интервал рабочих температур окружающей среды | от -60 до +50 С |
| Производитель |
|---|
