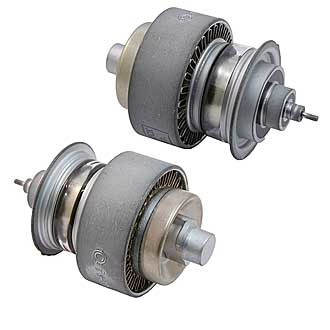

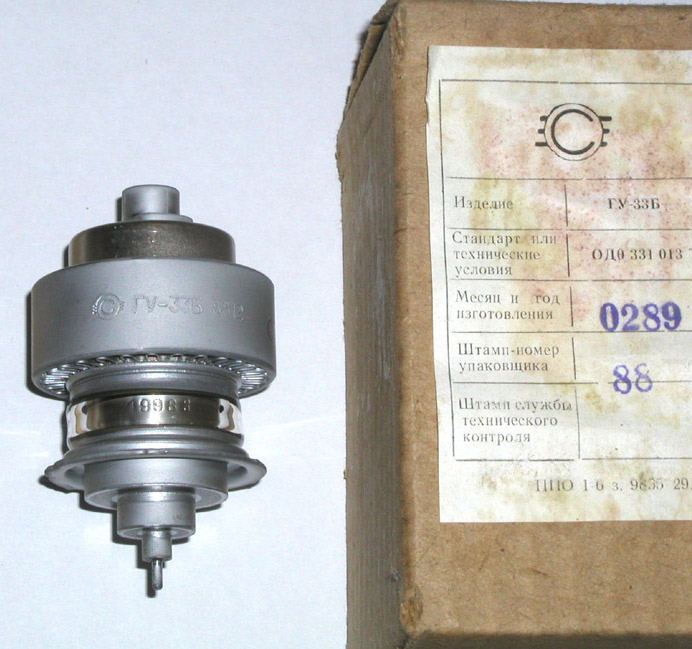

ГУ-33Б

1,500.00

Генераторный тетрод для работы в качестве генератора колебаний и усилителя высокочастотных колебаний на частотах до 500 МГц.
Оформление — металлокерамическое.
Охлаждение — принудительное:
ГУ-33А: жидкостное (кремний, органическая жидкость №3 или фторсодержащая жидкость с низкой температурой кипения +70С).
ГУ-33Б: воздушное 40м3/ч.

Масса ГУ-33А 130 г, ГУ-33Б 220г.

Артикул: gu33b Категория:

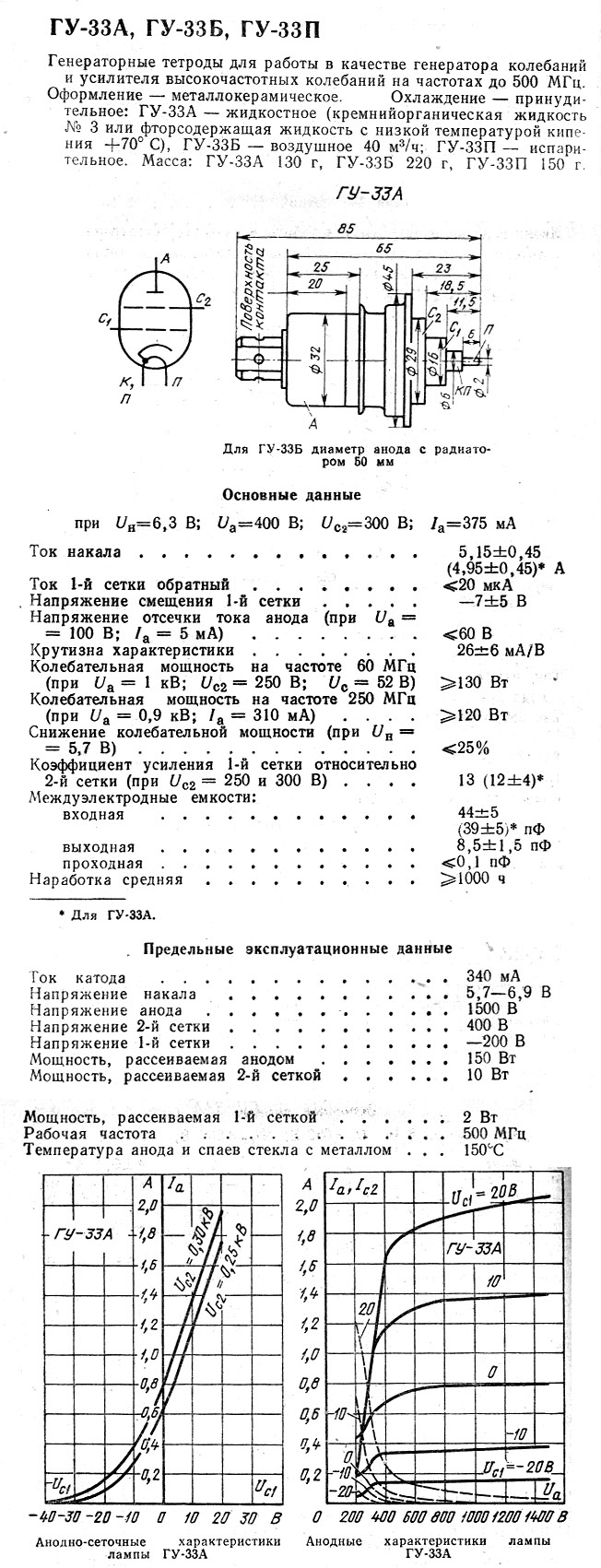

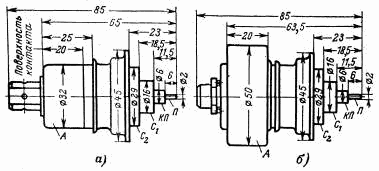

ГУ-33А, ГУ-33Б

       Генераторный тетрод для работы в качестве генератора колебаний и усилителя высокочастотных колебаний на частотах до 500 МГц.
Оформление — металлокерамическое.
Охлаждение — принудительное:
ГУ-33А: жидкостное (кремний, органическая жидкость №3 или фторсодержащая жидкость с низкой температурой кипения +70С).
ГУ-33Б: воздушное 40м3/ч.
Масса ГУ-33А 130 г, ГУ-33Б 220г.

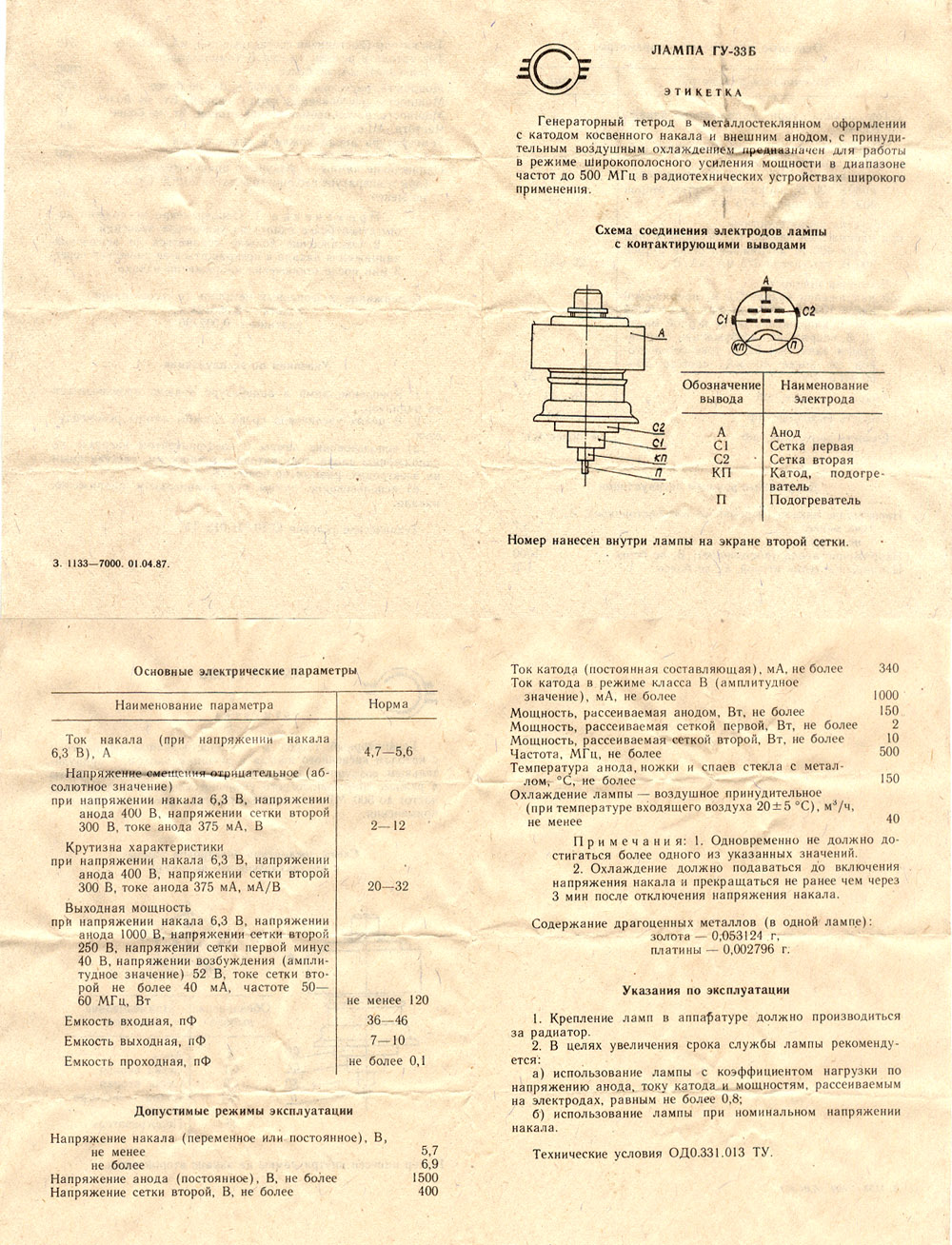

Основные параметры
при Uн=6,3 В, Uа=400 В, Uc2=300 В, Iа= 375 мА

Ток накала5,15 ± 0,45
(4,95 ± 0,45 для ГУ-33А) А
Ток 1-й сетки обратный £ 20 мкА
Напряжение смещения на 1-й сетке отрицательное 7 ± 5 В
Напряжение отсечки тока  анода (при Uн=1000 В, Iа=5 мА) £ 60 В
Крутизна характеристики26 ± 6 мА/В
Колебательная мощность на частоте 60 МГц (при Uа= 1кВ, Uс2= 250 В, Uс=52 В) ³ 130 Вт
Колебательная мощность на частоте 250 МГц (при Uа= 0,9кВ,
Iа= 310 мА)
 ³ 120 Вт
Снижение колебательной мощности (при Uн=5,7 В) £ 25 %
Коэффициент усиления 1-й сетки относительно 2-й сетки (при Uc2=250 и 300 В) 13 (12 ± 4 для ГУ-33А)
Междуэлектродные емкости, пФ:
     входная11  ± 5
(39 ± 5 для ГУ-33А)
     выходная8,5 ± 1,5
     проходная £ 0,1
Долговечность средняя³ 1000 ч
Критерий долговечности: колебательная мощность (на частоте 60 МГц)³ 105 Вт

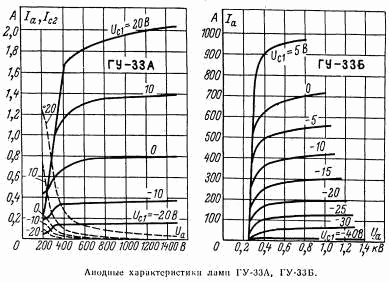

Предельные эксплуатационные данные

Напряжение накала5,7 — 6,9 В
Напряжение анода1500 В
Напряжение 2-й сетки400 В
Напряжение 1-й сетки отрицательное200 В
Мощность, рассеиваемая анодом150 Вт
Мощность, рассеиваемая 2-й сеткой10 Вт
Мощность, рассеиваемая 1-й сеткой2 Вт
Ток катода340 мА
Рабочая частота500 МГц
Температура анода и мест спаев стекла с металлом150 С
Интервал рабочих температур окружающей средыот +5 до +70 С
