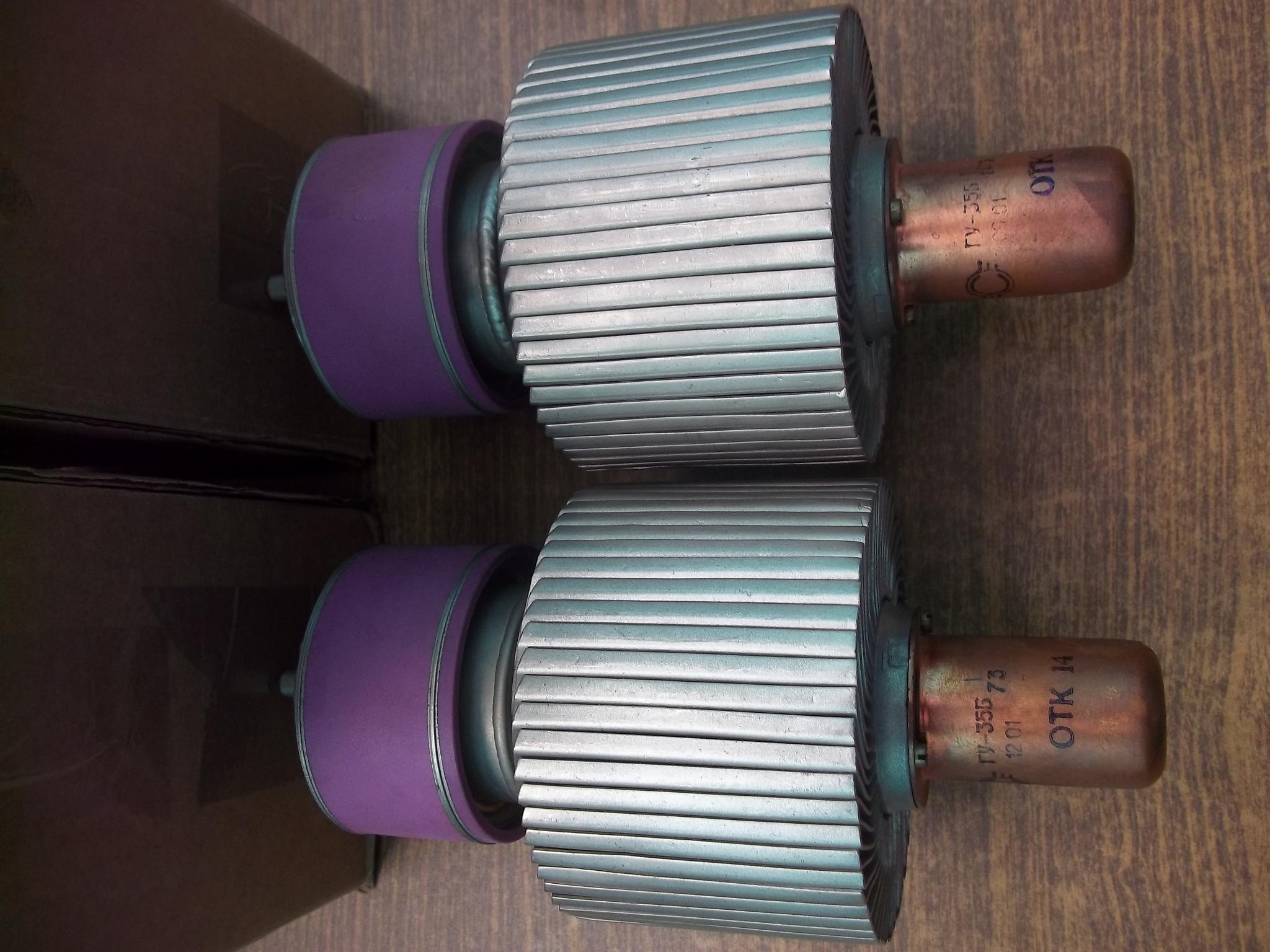

ГУ-35Б-1

13,000.00

Мощный генераторный тетрод для работы в качестве генератора колебаний и широкополосного усиления высокой частоты на частотах до 250 МГц в телевизионных передатчиках.
Оформление — металлостеклянное, с наружным анодом и кольцевыми выводами 2-й сетки и катода.
Рабочее положение — вертикальное.
Охлаждение — принудительное: анода — воздушное не менее 400 м3/ч, ножки — воздушное не менее 100 м3/ч, баллона — воздушное не менее 60 м3/ч.

Артикул: gu35b1 Категория:

ГУ-35Б-1, ГУ-35Б

        Мощный генераторный тетрод для работы в качестве генератора колебаний и широкополосного усиления высокой частоты на частотах до 250 МГц в телевизионных передатчиках.
Оформление — металлостеклянное, с наружным анодом и кольцевыми выводами 2-й сетки и катода.
Рабочее положение — вертикальное.
Охлаждение — принудительное: анода — воздушное не менее 400 м3/ч, ножки — воздушное не менее 100 м3/ч, баллона — воздушное не менее 60 м3/ч.
Масса 2,5  кг.

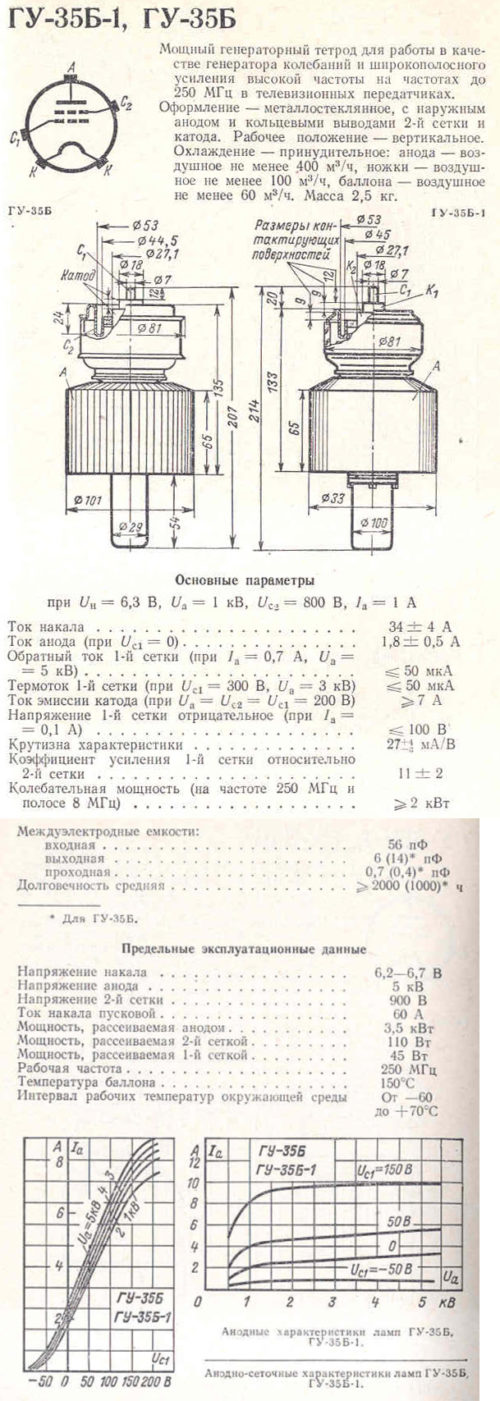

Основные параметры
при Uн=6,3 В, Uа=1 кВ, Uc2=800 В, Iа= 1 А

Ток накала 34 ± 4 А
Ток анода (при Uc1=0) 1,8 ± 0,5 А
Ток 1-й сетки обратный (при Iа=0,7 А, Uа=5 кВ)  £ 50 мкА
Термоток 1-й сетки (при Uс1=300 В, Uа=3 кВ)  £ 50 мкА
Ток эмиссии катода (при Uа=Uс2=Uс1=200 В)  ³7 А
Напряжение 1-й сетки отрицательное (при Iа=0,1 А)   £100 В
Крутизна характеристики 27(+4;-3) мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки  11 ± 2
Колебательная мощность (на частоте 250 МГц и полосе 8 МГц)  ³2 кВт
Междуэлектродные емкости, пФ:
     входная 56
     выходная 6 (14 для ГУ-35Б)
     проходная  0,7 (0,4 для ГУ35Б)
Долговечность средняя ³ 2000 (1000 для ГУ35Б) ч

Предельные эксплуатационные данные

Напряжение накала 6,2 — 6,7 В
Напряжение анода 5 кВ
Напряжение 2-й сетки 900 В
Ток накала пусковой 60 А
Мощность, рассеиваемая анодом 3,5 кВт
Мощность, рассеиваемая 2-й сеткой 110 Вт
Мощность, рассеиваемая 1-й сеткой 45 Вт
Рабочая частота 250 МГц
Температура баллона 150 С
Интервал рабочих температур окружающей среды от -60 до +70 С
