ГУ-33А

900.00

Генераторный тетрод для работы в качестве генератора колебаний и усилителя высокочастотных колебаний на частотах до 500 МГц.
Оформление — металлокерамическое.
Охлаждение — принудительное:
ГУ-33А: жидкостное (кремний, органическая жидкость №3 или фторсодержащая жидкость с низкой температурой кипения +70С).
ГУ-33Б: воздушное 40м3/ч.

Масса ГУ-33А 130 г, ГУ-33Б 220г.

Артикул: gu33a Категория:

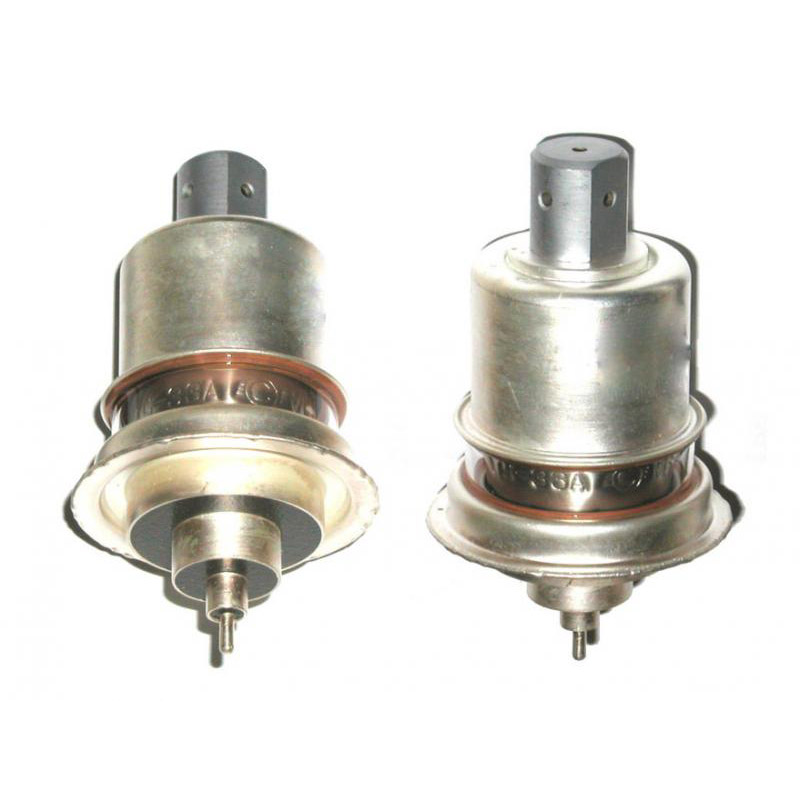

ГУ-33А, ГУ-33Б

        Генераторный тетрод для работы в качестве генератора колебаний и усилителя высокочастотных колебаний на частотах до 500 МГц.
Оформление — металлокерамическое.
Охлаждение — принудительное:
ГУ-33А: жидкостное (кремний, органическая жидкость №3 или фторсодержащая жидкость с низкой температурой кипения +70С).
ГУ-33Б: воздушное 40м3/ч.
Масса ГУ-33А 130 г, ГУ-33Б 220г.

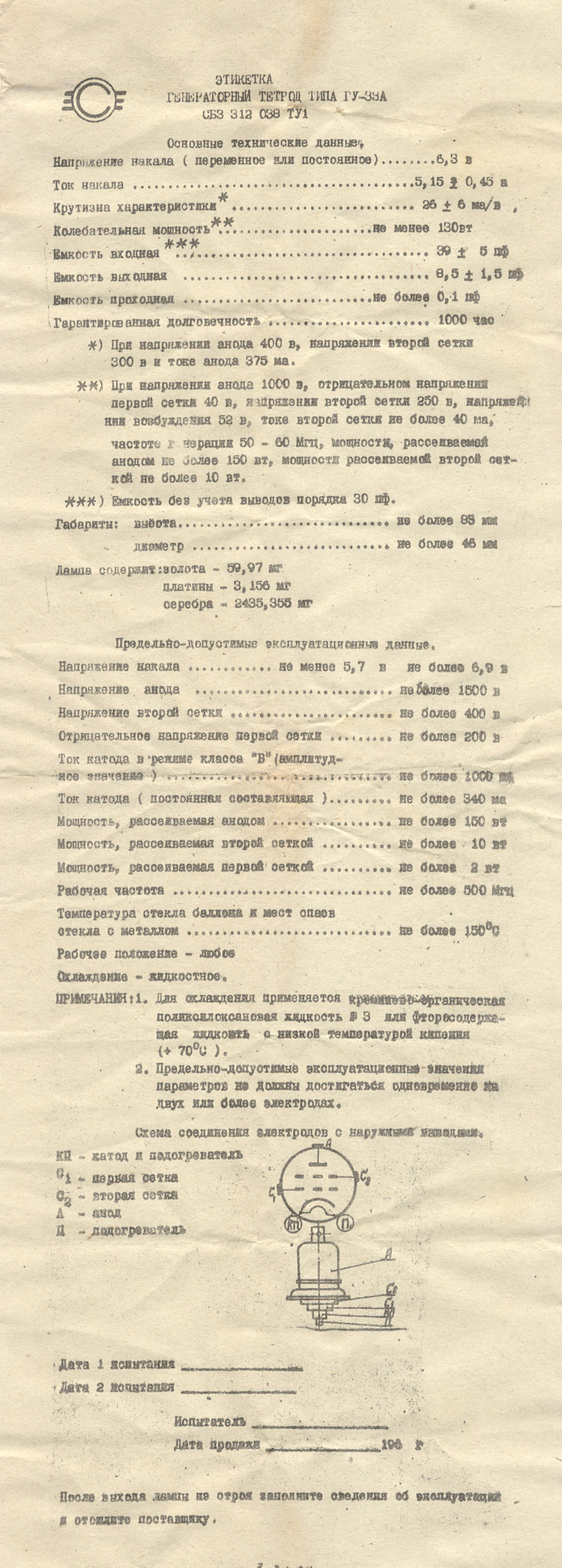

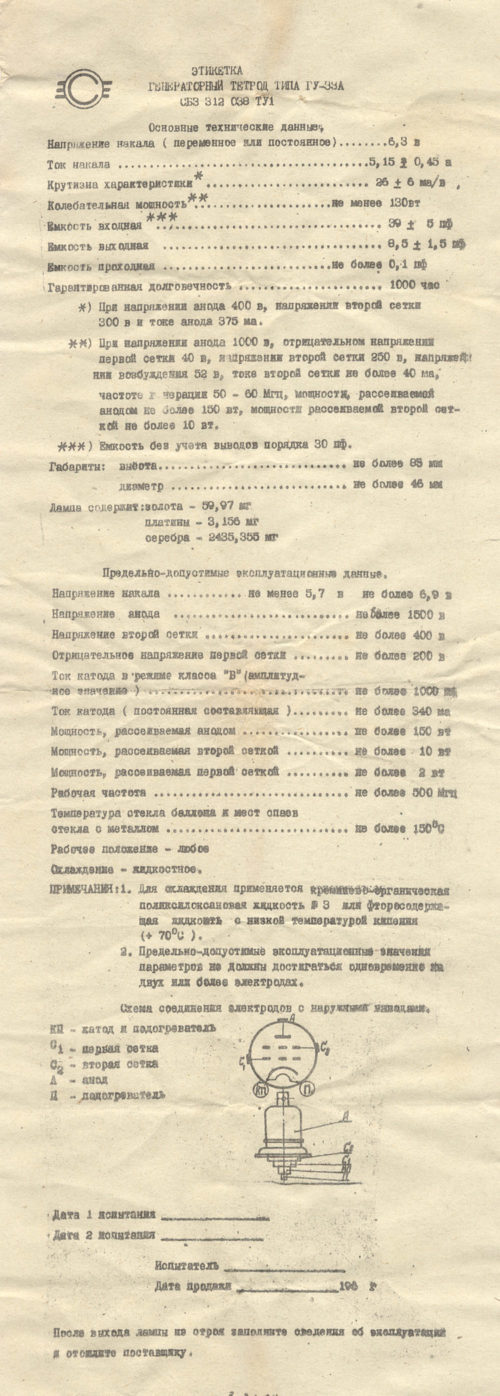

Основные параметры
при Uн=6,3 В, Uа=400 В, Uc2=300 В, Iа= 375 мА

Ток накала 5,15 ± 0,45
(4,95 ± 0,45 для ГУ-33А) А
Ток 1-й сетки обратный  £ 20 мкА
Напряжение смещения на 1-й сетке отрицательное  7 ± 5 В
Напряжение отсечки тока  анода (при Uн=1000 В, Iа=5 мА)  £ 60 В
Крутизна характеристики 26 ± 6 мА/В
Колебательная мощность на частоте 60 МГц (при Uа= 1кВ, Uс2= 250 В, Uс=52 В)  ³ 130 Вт
Колебательная мощность на частоте 250 МГц (при Uа= 0,9кВ,
Iа= 310 мА)
 ³ 120 Вт
Снижение колебательной мощности (при Uн=5,7 В)  £ 25 %
Коэффициент усиления 1-й сетки относительно 2-й сетки (при Uc2=250 и 300 В)  13 (12 ± 4 для ГУ-33А)
Междуэлектродные емкости, пФ:
     входная 11  ± 5
(39 ± 5 для ГУ-33А)
     выходная 8,5 ± 1,5
     проходная  £ 0,1
Долговечность средняя ³ 1000 ч
Критерий долговечности: колебательная мощность (на частоте 60 МГц) ³ 105 Вт

Предельные эксплуатационные данные

Напряжение накала 5,7 — 6,9 В
Напряжение анода 1500 В
Напряжение 2-й сетки 400 В
Напряжение 1-й сетки отрицательное 200 В
Мощность, рассеиваемая анодом 150 Вт
Мощность, рассеиваемая 2-й сеткой 10 Вт
Мощность, рассеиваемая 1-й сеткой 2 Вт
Ток катода 340 мА
Рабочая частота 500 МГц
Температура анода и мест спаев стекла с металлом 150 С
Интервал рабочих температур окружающей среды от +5 до +70 С
