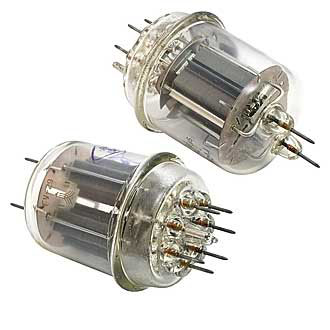

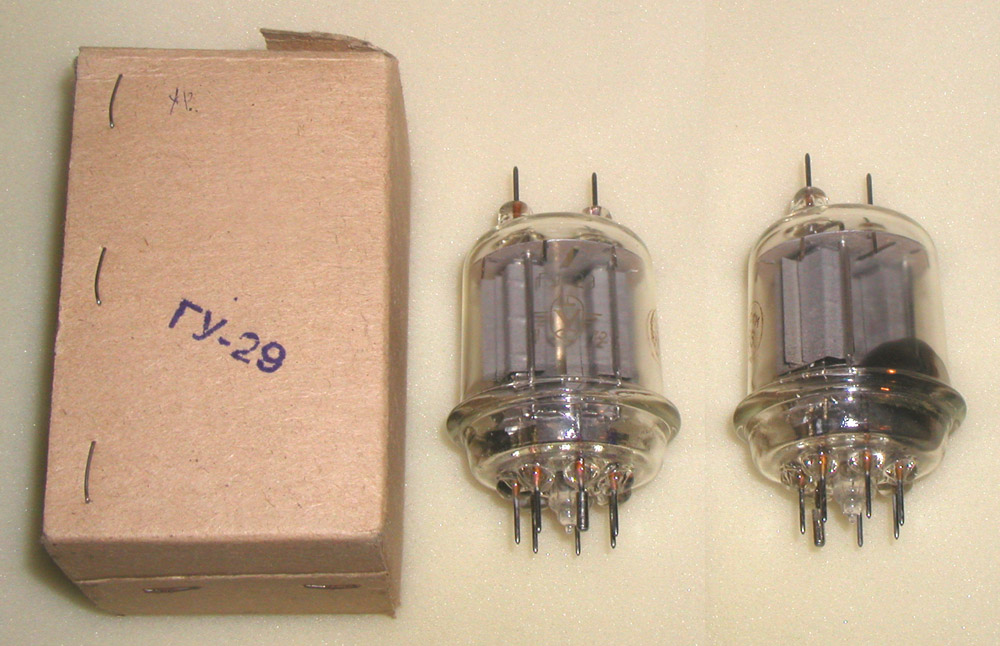

ГУ-29

200.00

Двойной лучевой тетрод для работы в качестве генератора колебаний и усилителя высокочастотных колебаний в метровом диапазоне волн.
Оформление — стеклянное, бесцокольное (РШ-3).
Охлаждение — естественное.

Масса 125 г.

Артикул: gu29 Категория:

ГУ-29

       Двойной лучевой тетрод для работы в качестве генератора колебаний и усилителя высокочастотных колебаний в метровом диапазоне волн.
Оформление — стеклянное, бесцокольное (РШ-3).
Охлаждение — естественное.

Масса 125 г.

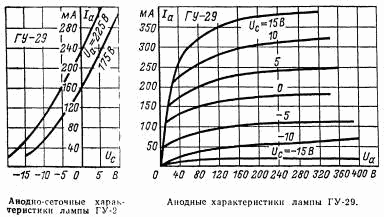

Основные параметры
при Uн=6,3 В, Uа=400 В, Uс2=225 В, Ia=50 мА

Ток накала при параллельном включении подогревателей 2,25 ± 0,25  А
Ток накала при последовательном включении подогревателей 1,125 ± 0,125  А
Ток анода 60 ± 22 мА
Ток 2-й сетки £10 мкА
Ток 1-й сетки обратный £4 мкА
Напряжение запирания отрицательное (при Iа=0,2 мА) £55 В
Колебательная мощность (при Iс2=35 мА, I’а+I»а=200 мА, f=200 МГц)  ³ 45 Вт
Снижение колебательной мощности (при Uн=5,7 В)  £ 15 %
Междуэлектродные емкости, пФ:
     входная 15 ± 2
     выходная 7 ± 2
     проходная  £ 0,1
Долговечность средняя ³ 500 ч
Критерий долговечности:
     колебательная мощность ³ 37 Вт
     снижение колебательной мощности (при Uн=11,3 В) £ 20 %

Предельные эксплуатационные данные

Напряжение накала при последовательном включении подогревателей 11,3 — 13,9 В
Напряжение накала при параллельном включении подогревателей 5,65 — 6,95 В
Напряжение анода 750 В
Напряжение 2-й сетки 225 В
Напряжение между катодом и подогревателем 100 В
Ток катода 300 мА
Мощность, рассеиваемая анодами 40 Вт
Мощность, рассеиваемая 2-й сеткой 7 Вт
Мощность, рассеиваемая 1-й сеткой 1 Вт
Температура баллона 175 С
Интервал рабочих температур окружающей среды от -60 до +100 С
