ГУ-23Б

100,000.00

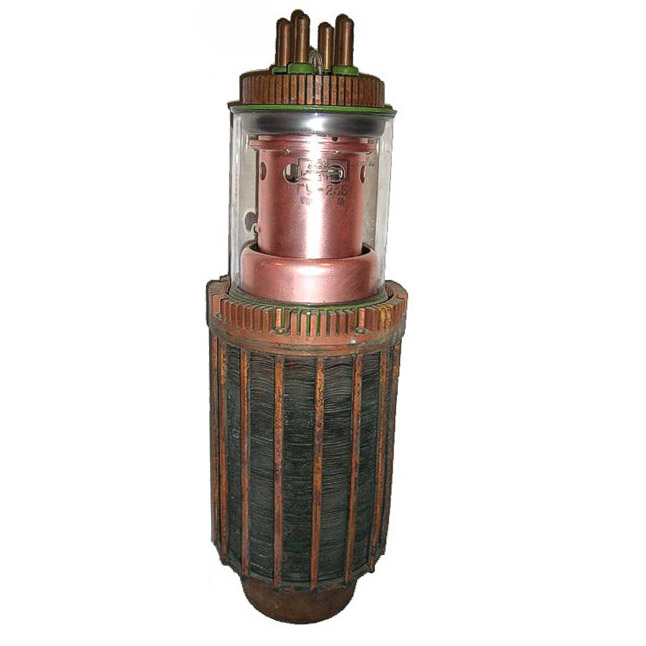

Мощный триод для работы в качестве генератора и усилителя  высокочастотных колебаний на частотах до 30 МГц в радиопередающих устройствах и промышленных генераторах для высокочастотного нагрева.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное:

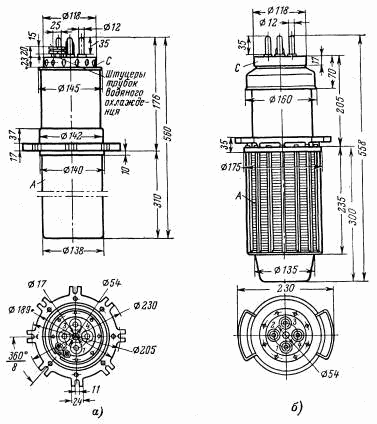

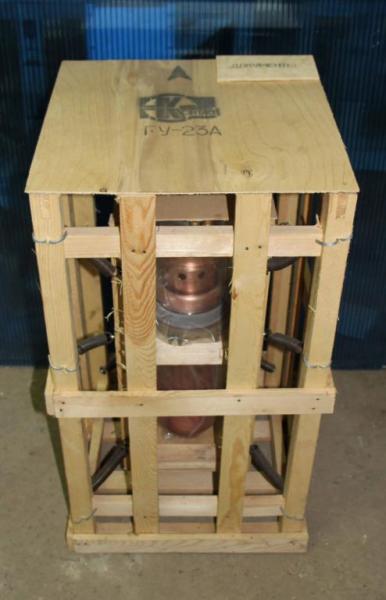

ГУ-23А: анода — водяное не менее 120 л/мин; выводов канала — водяное не менее 2,5 л/мин; вывода сетки — водяное не менее 2,5 л/мин; ножки — воздушное не менее 80 м3/ч; баллона — воздушное не менее 100м3/ч,
ГУ-23Б: анода — воздушное 2400 м3/ч;  ножки — воздушное не менее 150 м3/ч; баллона и мест спая стекла с металлом — воздушное не менее 150м3/ч,

Масса ГУ-23А 11 кг, ГУ-23Б 15 кг

Артикул: gu23b Категория:

ГУ-23А, ГУ-23Б

     Мощный триод для работы в качестве генератора и усилителя  высокочастотных колебаний на частотах до 30 МГц в радиопередающих устройствах и промышленных генераторах для высокочастотного нагрева.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное:
ГУ-23А: анода — водяное не менее 120 л/мин; выводов канала — водяное не менее 2,5 л/мин; вывода сетки — водяное не менее 2,5 л/мин; ножки — воздушное не менее 80 м3/ч; баллона — воздушное не менее 100м3/ч,
ГУ-23Б: анода — воздушное 2400 м3/ч;  ножки — воздушное не менее 150 м3/ч; баллона и мест спая стекла с металлом — воздушное не менее 150м3/ч,
Масса ГУ-23А 11 кг, ГУ-23Б 15 кг

Основные параметры
при Uн=12 В, Uа=4 кВ, Iа=7 А

Ток накала 210 ± 15 А
Ток анода (при Uа=8 кВ, Uс=0) 3,5 (+8; -6) А
Ток анода ионный (при Uа= -0,5 кВ)  £ 150 мкА
Обратный ток сетки (при Uс= -300 В, Uа=0)  £ 300 мкА
Ток эмиссии катода (при Uа=Uс=1,3 кВ)  60 ± 7,5 А
Крутизна характеристики 48,5 ± 7,5 мА/В
Коэффициент усиления  50 ± 8
Междуэлектродные емкости, пФ:
     входная  £ 100
     выходная £ 65
     проходная  £ 2
Долговечность средняя ³ 1500 ч

Предельные эксплуатационные данные

Напряжение накала 12 В
Ток накала пусковой 315 А
Напряжение анода 12 кВ
Мощность, рассеиваемая анодом 50 кВт
Мощность, рассеиваемая сеткой 2,6 кВт
Рабочая частота 26 МГц
Температура анода 200 С
Температура баллона и мест спая стекла с металлом 150 С
Интервал рабочих температур окружающей среды ГУ-23А от 5 до +70 С
Интервал рабочих температур окружающей среды ГУ-23Б от -60 до +70 С
