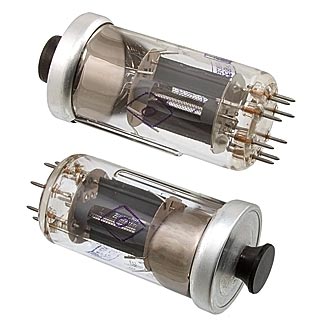

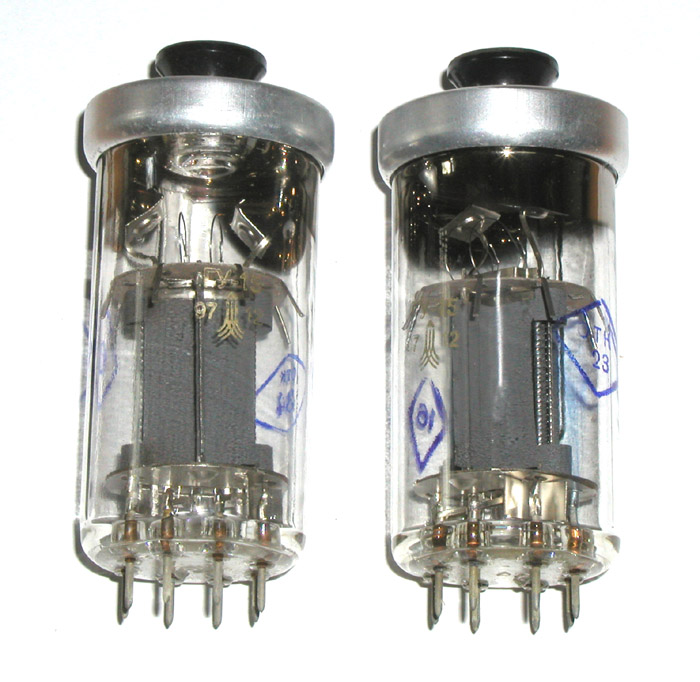

ГУ-15

250.00

Пентод для генерирования и усиления высокочастотных колебаний на частотах до 60 МГц в  различных радиотехнических устройствах.

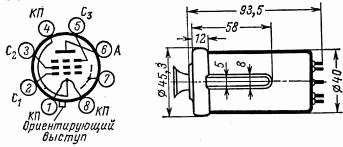

Оформление — стеклянное (РШ6).

Артикул: gu15 Категория:

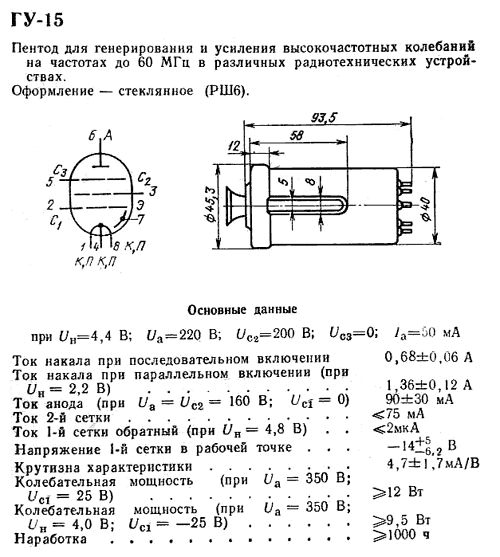

                                   ГУ-15

      Пентод для генерирования и усиления высокочастотных колебаний на частотах до 60 МГц в  различных радиотехнических устройствах.
Оформление — стеклянное (РШ6).

Основные параметры
при Uн=4,4 В, Uа=220 В, Uс2=200 В, Uс3= 0, Iа=50 мА

Ток накала при последовательном включении 0,68 ± 0,06 А
Ток накала при параллельном включении (при Uн=2,2 В) 1,36 ± 0,12 А
Ток анода (при Uа=Uc2=160 В, Uс1=0) 90 ± 30 мА
Снижение тока анода (при Uн=4 В) £ 25 %
Ток 2-й сетки £75 мА
Ток 1-й сетки обратный (при Uн=4,8 В) £ 2 мкА
Напряжение 1-й сетки в рабочей точке отрицательное 14 (+5; -6,2) В
Крутизна характеристики 4,7 ± 1,7 мА/В
Колебательная мощность (при Uа=350 В, Uс1=25 В)  ³ 12 Вт
Колебательная мощность (при Uа=350 В, Uн=4,0 В и Uс1= -25 В)  ³ 9,5 Вт
Междуэлектродные емкости, пФ:
     входная  £ 12
     выходная £ 14,5
     проходная  £ 0,16
Долговечность ³ 1000 ч
Критерий долговечности: колебательная мощность ³ 9,0 Вт



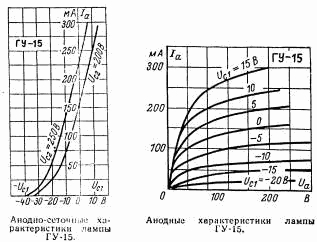

Предельные эксплуатационные данные

Напряжение накала при последовательном включении 4,0 — 4,8 В
Напряжение накала при параллельном включении 2,0 — 2,4 В
Напряжение анода 400 В
Напряжение анода при запертой лампе 700 В
Напряжение 2-й сетки 250 В
Напряжение 2-й сетки при запертой лампе 500 В
Ток катода 85 мА
Мощность, рассеиваемая 2-й сеткой 4 Вт
Мощность, рассеиваемая 1-й сеткой 0,4 Вт
Интервал рабочих температур окружающей среды от -60 до +70 С
