ГМИ-32Б-1

80,000.00

Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Охлаждение — воздушное принудительное: анода 110 м3/ч, ножки 30 м3/ч.

Масса 4 кг.

Артикул: gmi32b1 Категории: ,

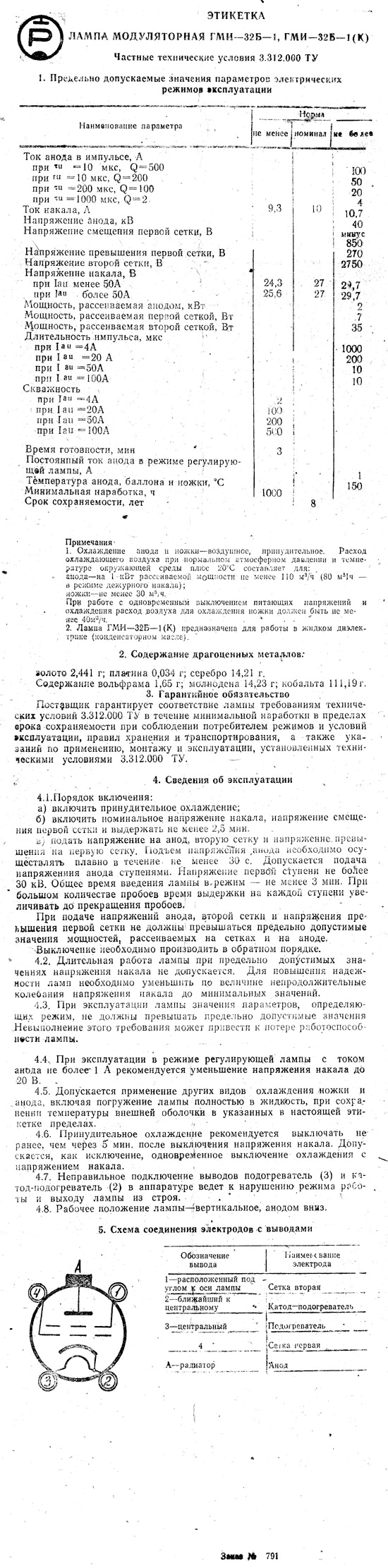

Скачать тех. документацию в формате PDF GMI32B-1.pdf

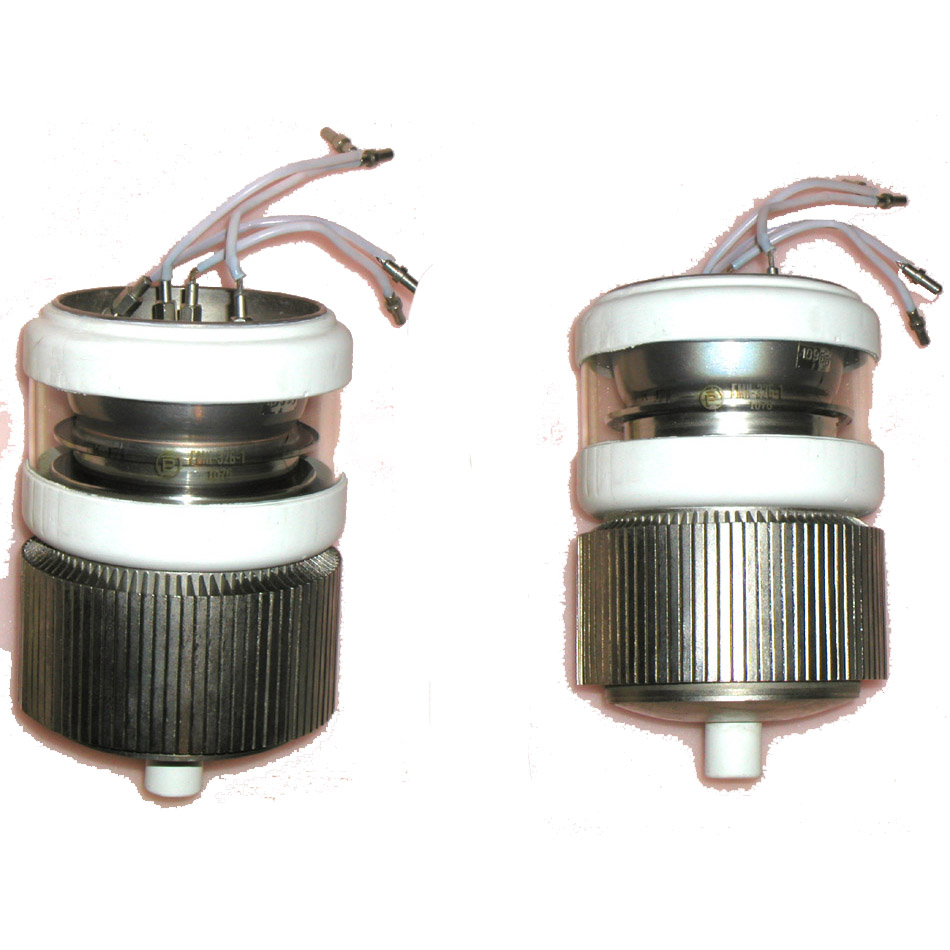

ГМИ-32Б-1

       Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Охлаждение — воздушное принудительное: анода 110 м3/ч, ножки 30 м3/ч.
Масса 4 кг.



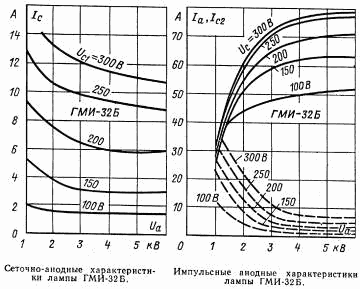

Основные параметры
при Uн=27 В, Uа=4 кВ, Uc2=1,75 кВ, Uс1=700 В, Uс1=150 В

Ток накала 10 ± 0,7 А
Ток анода в импульсе:
     при Uн=24,3 В ³ 40 А
     при Uн=27 В ³ 50 А
Ток 1-й сетки в импульсе £ 6 А
Ток 2-й сетки в импульсе £ 3 А
Напряжение запирания (при Iа=1 мА) £ 600 В
Время готовности £ 3 мин
Междуэлектродные емкости, пФ:
     входная 160 ± 20
     выходная 20(+7; -6)
     проходная £ 1
Долговечность ³ 1000 ч
Критерий долговечности: Iа в импульсе  ³ 40 А

Предельные эксплуатационные данные

Напряжение накала 24,2 — 29,7 В
Напряжение анода 40 кВ
Напряжение 2-й сетки 2 кВ
Напряжение 1-й сетки отрицательное 800 В
Напряжение 1-й сетки в импульсе 175 В
Мощность, рассеиваемая анодом 2 к Вт
Мощность, рассеиваемая 2-й сеткой 35 Вт
Мощность, рассеиваемая 1-й сеткой 7 Вт
Ток катода в импульсе при скважности 200 59 А
Длительность импульса (при Iа=50 А в импульсе) 10 мкс
Скважность (при Iа=50 А в импульсе) минимальная 200
Устойчивость к внешним воздействиям окружающей среды:
     интервал рабочих температур от -60 до +85 С
     линейные нагрузки с ускорением до 25 g
     виброустойчивость в диапазоне частот 5 — 200 Гц с ускорением до 7,5 g
     ударные нагрузки многократные с ускорением до 35 g
     ударные нагрузки одиночные с ускорением до 150 g
