ГМИ-7-1
28,800.00₽
Импульсный модуляторный лучевой тетрод ГМИ-7-1 для работы в импульсных модуляторах.
Скачать тех. документацию в формате PDF GMI7-1.pdf

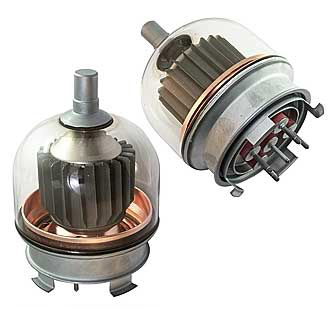

Генераторная лампа ГМИ-7-1
Импульсный модуляторный лучевой тетрод ГМИ-7-1 для работы в импульсных модуляторах.
Оформление — стеклянное, бесцокольное.
Охлаждение — естественное или воздушное принудительное.
Масса — 800 г.
Технические условия: СБ3.310.082 ТУ.
| Основные технические параметры ГМИ-7-1: | |
|---|---|
| Ток накала | 5,9 ±0,5 А |
| Ток анода в импульсе | не менее 52 А |
| Ток анода в импульсе (при Uн=23,5 В) | не менее 42 А |
| Ток 1-й сетки в импульсе | не более 9 А |
| Ток 1-й сетки обратный (при Uн=28 В, Uс2=1,25 кВ, Uа=1,25 кВ) | не более 350 мкА |
| Ток 2-й сетки в импульсе | не более 10 А |
| Напряжение запирания отрицательное (при Uа=22 кВ, Iа=0,2 мА) | не более 900 В |
| — входная | 80 ±15 |
| — выходная | 11,5 ±3,5 |
| — проходная | не менее 0,9 |
| Долговечность | не менее 235 ч |
| Предельные эксплуатационные данные: | |
|---|---|
| Напряжение накала | 23,5 — 28,5 В |
| Напряжение анода | 2,2 кВ |
| Напряжение 2-й сетки | 2 кВ |
| Напряжение 1-й сетки отрицательное | 1 кВ |
| Напряжение 1-й сетки импульсное | 350 В |
| Ток катода в импульсе | 85 А |
| Мощность, рассеиваемая анодом | 125 Вт |
| Мощность, рассеиваемая 2-й сеткой | 20 Вт |
| Мощность, рассеиваемая 1-й сеткой | 3,2 Вт |
| Длительность импульса | 5 мкс |
| Температура баллона и мест спая металла со стеклом | 200 С |
| Интервал рабочих температур окружающей среды | от -60 до +85 С |
| Производитель |
|---|
