ГМИ-6

250.00

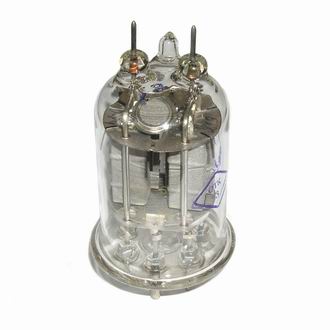

Импульсный модуляторный двойной тетрод для работы в импульсных  модуляторах стационарных и передвижных устройств.
Оформление — стеклянное, бесцокольное (РШ-3).

Масса 70 г.

Артикул: gmi6 Категория:

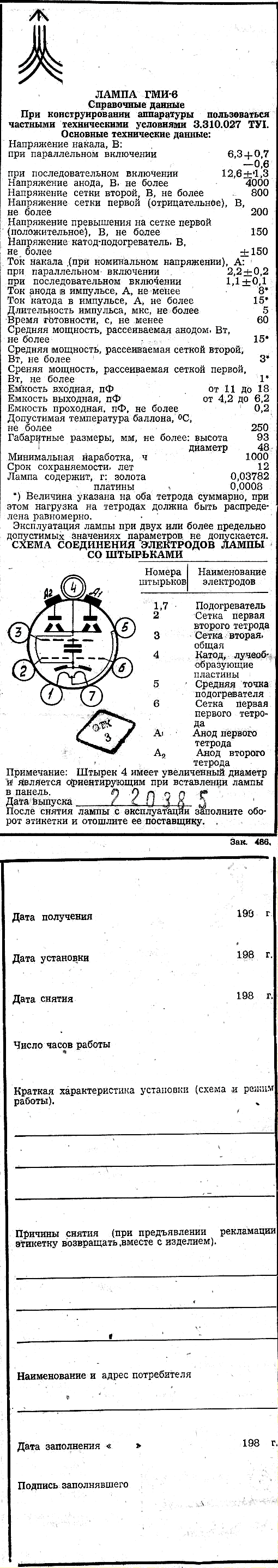

Скачать тех. документацию в формате PDF GMI6.pdf

ГМИ-6, ГМИ-6-1

       Импульсный модуляторный двойной тетрод для работы в импульсных  модуляторах стационарных и передвижных устройств.
Оформление — стеклянное, бесцокольное (РШ-3).
Масса 70 г.



Основные параметры
при Uн=12,6 В, Uа=1000 В, Uc2=700 В, U’с1=U»с1= -150 В,
U’с1имп=100 В, Iа=200 мА, t=1 мкс,
скважности 1000

Ток накала 1,2 ± 1
(1,1 ± 1 для ГМИ-6)  А
Ток 1-й сетки обратный £ 3 мкА
Ток 2-й сетки в импульсе £ 3 А
Ток анода в импульсе   ³ 8 А
Ток анода в импульсе (при Uн=11,4 В)   ³ 7,5 А
Ток утечки между катодом и подогревателем   £ 100 мкА
Напряжение запирающее 1-й сетки отрицательное (при Uа=4 кВ, Uс1=800 В, Iа=0,2 мА) 125 ± 55 В
Междуэлектродные емкости, пФ:
     входная 14,5 ± 3,5
     выходная 5,2 ± 1
     проходная £ 0,2
Долговечность ³ 500 (600 дляГМИ-6) ч
Критерии долговечности:
     ток анода в импульсе (при Uн=11,4 В) ³ 5 А
     ток анода в импульсе ³ 7 А



Предельные эксплуатационные данные

Напряжение накала при последовательном включении подогревателей 11,4 — 14 В
Напряжение накала при параллельном включении подогревателей 5,7 — 7 В
Напряжение анода 4000 В
Напряжение 2-й сетки 800 В
Напряжение 1-й сетки 200 В
Напряжение 1-й сетки импульсное 150 В
Напряжение между катодом и подогревателем 150 В
Напряжение между катодом и подогревателем отрицательное 150 В
Ток катода в импульсе 15 А
Мощность, рассеиваемая анодом 15 Вт
Мощность, рассеиваемая 2-й сеткой 3 Вт
Мощность, рассеиваемая 1-й сеткой 1 Вт
Длительность импульса 5 мкс
Температура баллона 260 С
Интервал рабочих температур окружающей среды от -60 до +90 С
