ГМИ-5

4,480.00

Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Оформление — стеклянное, бесцокольное.
Охлаждение — естественное или воздушное принудительное.

Масса 300 г.

Артикул: gmi5 Категория:

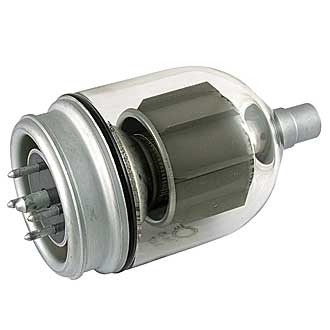

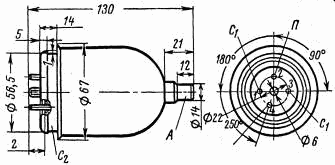

ГМИ-5

Скачать тех. документацию в формате PDF GMI5.pdf

       Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Оформление — стеклянное, бесцокольное.
Охлаждение — естественное или воздушное принудительное.
Масса 300 г.



Основные параметры
при Uн=26 В, Uа=20 кВ, Uc2=1,25 кВ, Uс1= -800 В,
Uс1имп=250 В, t=1 мкс, f=1000 Гц

Ток накала 1,75 ± 0,15  А
Ток анода в импульсе   ³ 1,6 А
Ток анода в импульсе (при Uн=23,5 В)   ³ 14 А
Ток 1-й сетки 1,75 ± 0,15 мА
Ток 2-й сетки 2,75 ± 12,25 мА
Напряжение запирающее 1-й сетки отрицательное (при Iа=0,2 мА) £ 800 В
Междуэлектродные емкости, пФ:
     входная 57,5 ± 17,5
     выходная 8,5 ± 4,5
     проходная £ 0,5
Долговечность ³ 250 ч
Критерий долговечности: ток анода в импульсе ³ 13 А



Предельные эксплуатационные данные

Напряжение накала 23,5 — 28,5 В
Напряжение анода 20 кВ
Напряжение 2-й сетки 1,25 кВ
Напряжение 1-й сетки отрицательное 1 кВ
Ток катода в импульсе 27 А
Мощность, рассеиваемая анодом 50 Вт
Мощность, рассеиваемая 2-й сеткой 6 Вт
Мощность, рассеиваемая 1-й сеткой 3 Вт
Длительность импульса 5 мкс
Температура баллона 200 С
Интервал рабочих температур окружающей среды от -60 до +70 С
