ГМИ-2Б

22,000.00

Импульсный модуляторный тетрод для работы в качестве модулятора в схемах с частичным разрядом накопительной емкости.
Оформление — стеклянное, с цоколем.
Охлаждение — принудительное воздушное 200 м3/ч.

Масса 5,5 кг.

Артикул: gmi2b Категория:

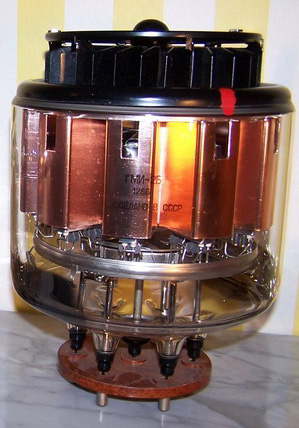

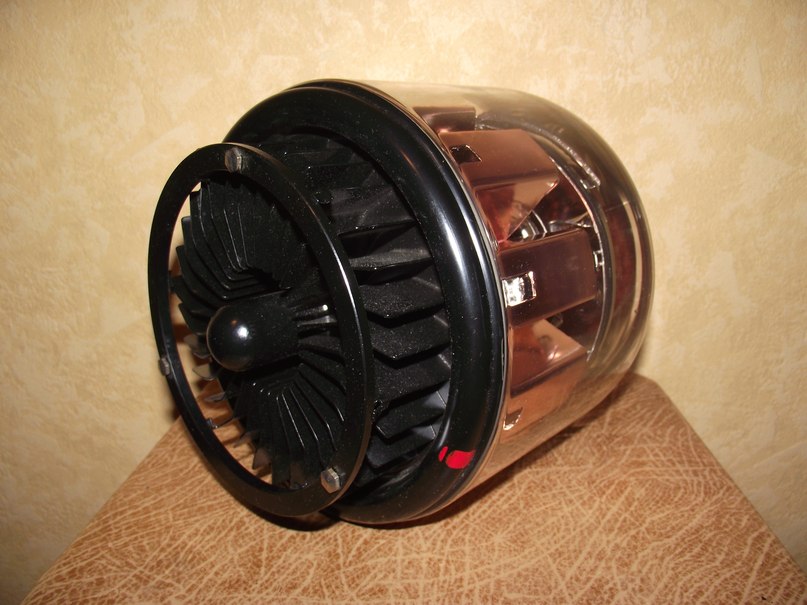

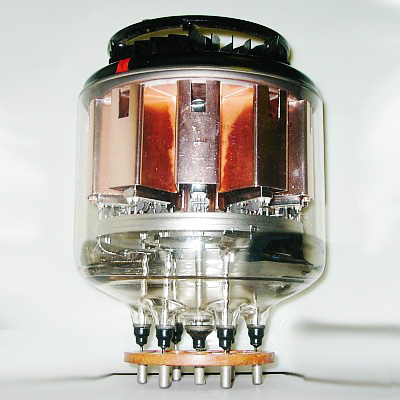

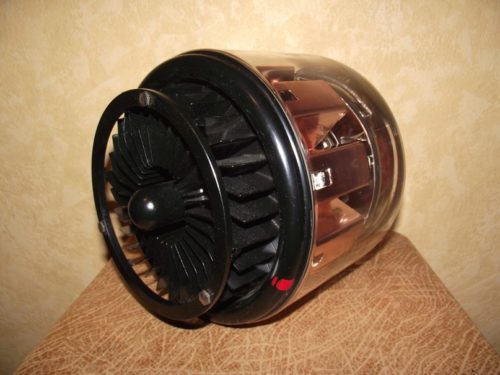

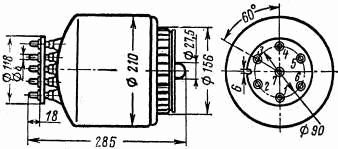

ГМИ-2Б

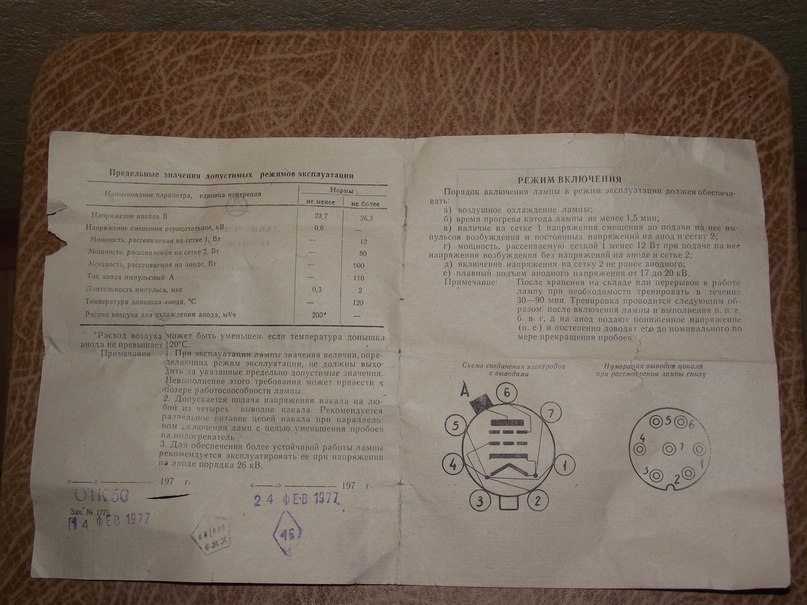

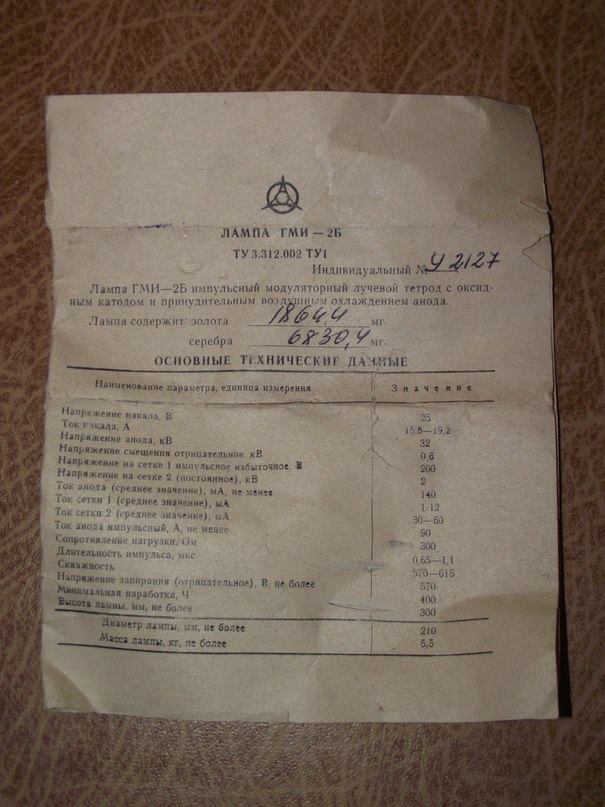

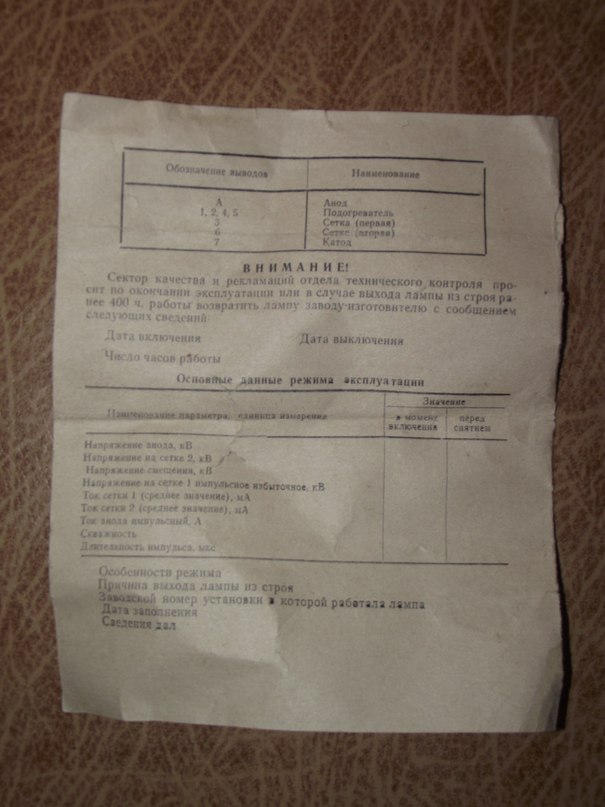

Скачать тех. документацию в формате PDF GMI2B.pdf

       Импульсный модуляторный тетрод для работы в качестве модулятора в схемах с частичным разрядом накопительной емкости.
Оформление — стеклянное, с цоколем.
Охлаждение — принудительное воздушное 200 м3/ч.
Масса 5,5 кг.



Основные параметры
при Uн=25 В, Uа=32 кВ, Uc2=2 кВ, Uс1= -600 В,
Uс1имп=200 В, t=0,9 мкс,
скважности 600

Ток накала 17,5 ± 1,7  А
Ток анода в импульсе   ³ 90 А
Ток анода (среднее значение)   ³ 140 мА
Ток 1-й сетки £ 12 мА
Ток 2-й сетки 45 ± 15 мА
Напряжение запирающее 1-й сетки (при Iа=1 мА) £ 570 В
Междуэлектродные емкости, пФ:
     входная £ 350
     выходная £ 120
     проходная £ 10
Долговечность ³ 400 ч
Критерии долговечности:
     ток анода в импульсе ³ 80 А
     ток 1-й сетки £ 0,05 А

Предельные эксплуатационные данные

Напряжение накала 23,7 — 26,3 В
Напряжение анода 36 кВ
Напряжение 2-й сетки 2 кВ
Напряжение 1-й сетки отрицательное 600 В
Мощность, рассеиваемая анодом 900 Вт
Мощность, рассеиваемая 2-й сеткой 80 Вт
Мощность, рассеиваемая 1-й сеткой 12 Вт
Длительность импульса 2 мкс
Ток анода в импульсе 110 А
Длительность импульса 0,3 мкс
Температура радиатора анода 120 С
Интервал рабочих температур окружающей среды
