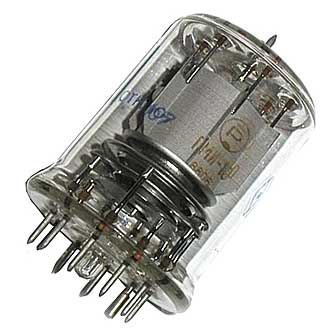

ГМИ-10

2,100.00

Импульсный модуляторный тетрод для работы в качестве модулятора в импульсных  радиопередающих устройствах.
Оформление — стеклянное, бесцокольное.Масса 250 г.

Артикул: gmi10 Категория:

ГМИ-10

скачать Техническую документацию в формате PDF GMI10.pdf

      Импульсный модуляторный тетрод для работы в качестве модулятора в импульсных  радиопередающих устройствах.
Оформление — стеклянное, бесцокольное.
Масса 250 г.



Основные параметры
при Uн=6,3 В, Uа=1,5 кВ, Uc2=1000 В, Uс1= -650 В,
Uс1имп=150 В, t=5 мкс,
скважности 1000

Ток накала 5,25 ± 0,5 А
Ток анода в импульсе   ³ 13 А
Ток анода в импульсе (при Uн=5,7 В)   ³ 10 А
Ток 2-й сетки в импульсе £ 2 А
Ток 1-й сетки в импульсе £ 2 А
Ток 1-й сетки обратный (при Uн=7 В, Uс2=550 В, Uа=600 В) £ 100 мкА
Напряжение 1-й сетки запирающее (при Uа=9 кВ, Iа=20 мкА) £ 650 В
Междуэлектродные емкости, пФ:
     входная 40 ± 20
     выходная 6 ± 2
     проходная £ 0,7
Долговечность ³ 250 ч
Критерий долговечности: ток анода в импульсе ³ 12 А



Предельные эксплуатационные данные

Напряжение накала 5,7 — 6,9 В
Напряжение анода 9 кВ
Напряжение 2-й сетки 1000 В
Напряжение 1-й сетки отрицательное 800 В
Ток катода 20 А
Мощность, рассеиваемая анодом 41 Вт
Мощность, рассеиваемая 2-й сеткой 4 Вт
Мощность, рассеиваемая 1-й сеткой 1,5 Вт
Длительность импульса 10 мкс
Время готовности (минимальное) 2 мин
Температура баллона лампы 250 С
Интервал рабочих температур окружающей среды от -60 до +85 С
