Модуляторный триод для работы в схемах последовательной анодной модуляции и электронных стабилизаторах напряжения.
Оформление — металлокерамическое.
Охлаждение  воздушное принудительное 34 м3/ч (при температуре охлаждающего воздуха 20 С).

Масса 200 г.

Артикул: gm70 Категория:

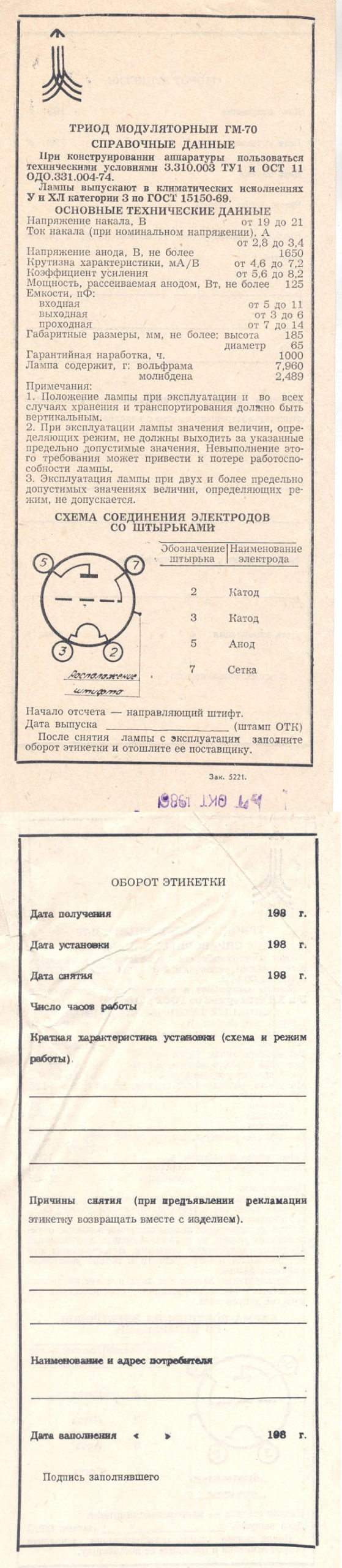

Скачать тех. документацию в формате PDF GM70.pdf

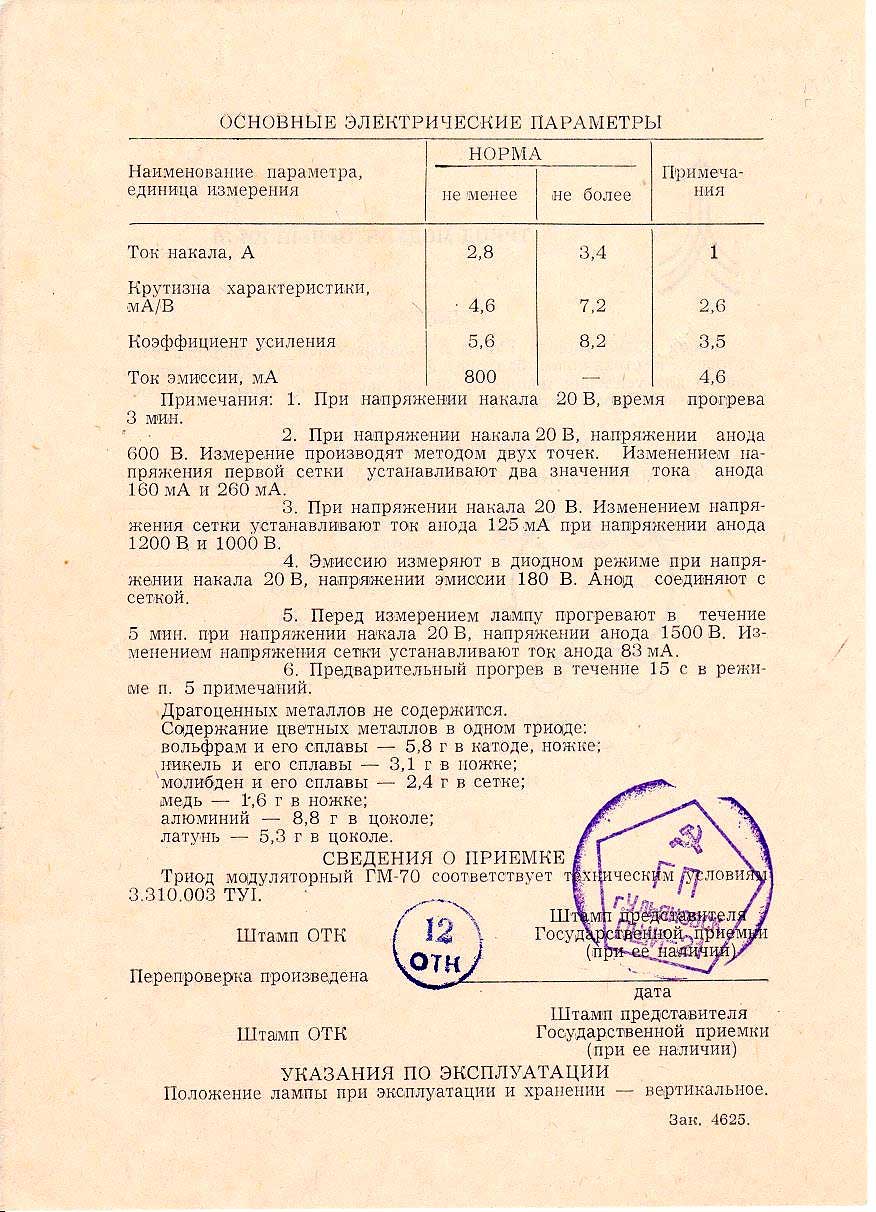

паспорт в формате DJVU gm-70.zip

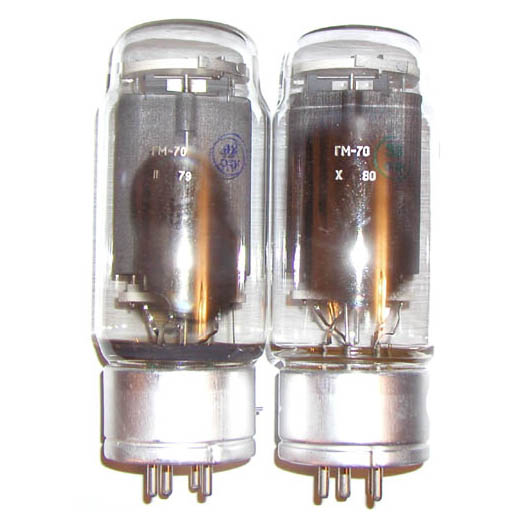

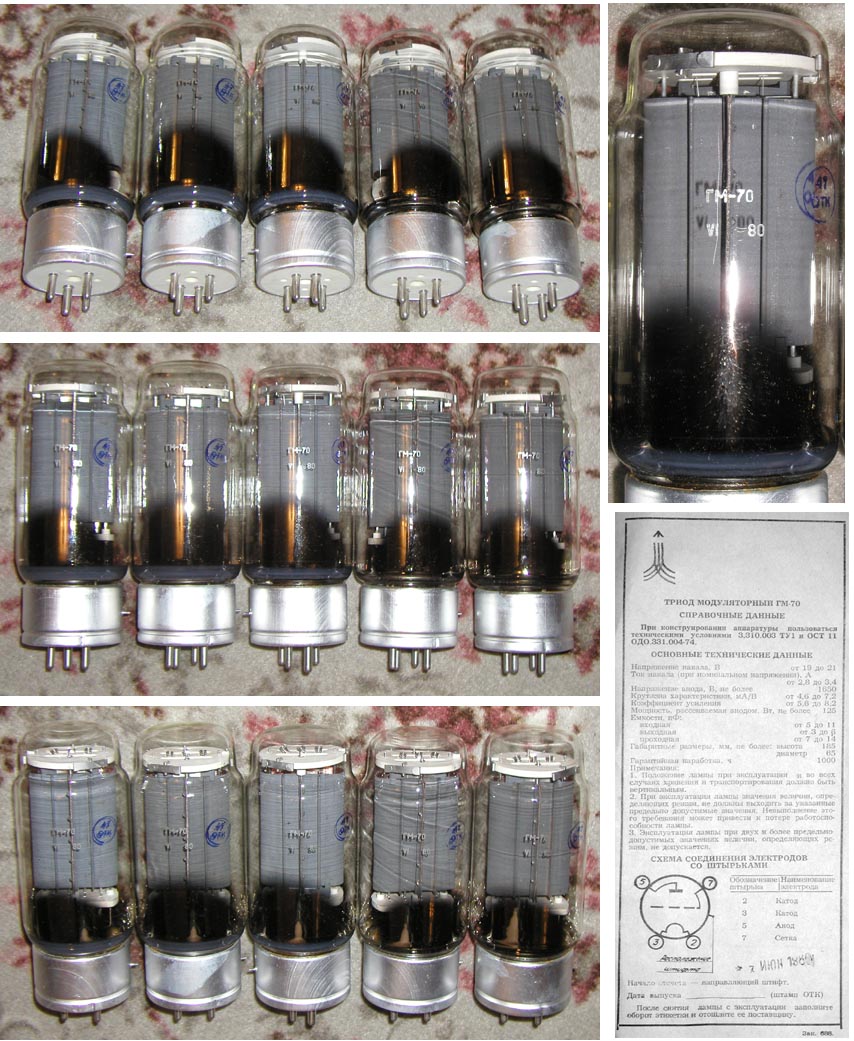

ГМ-70

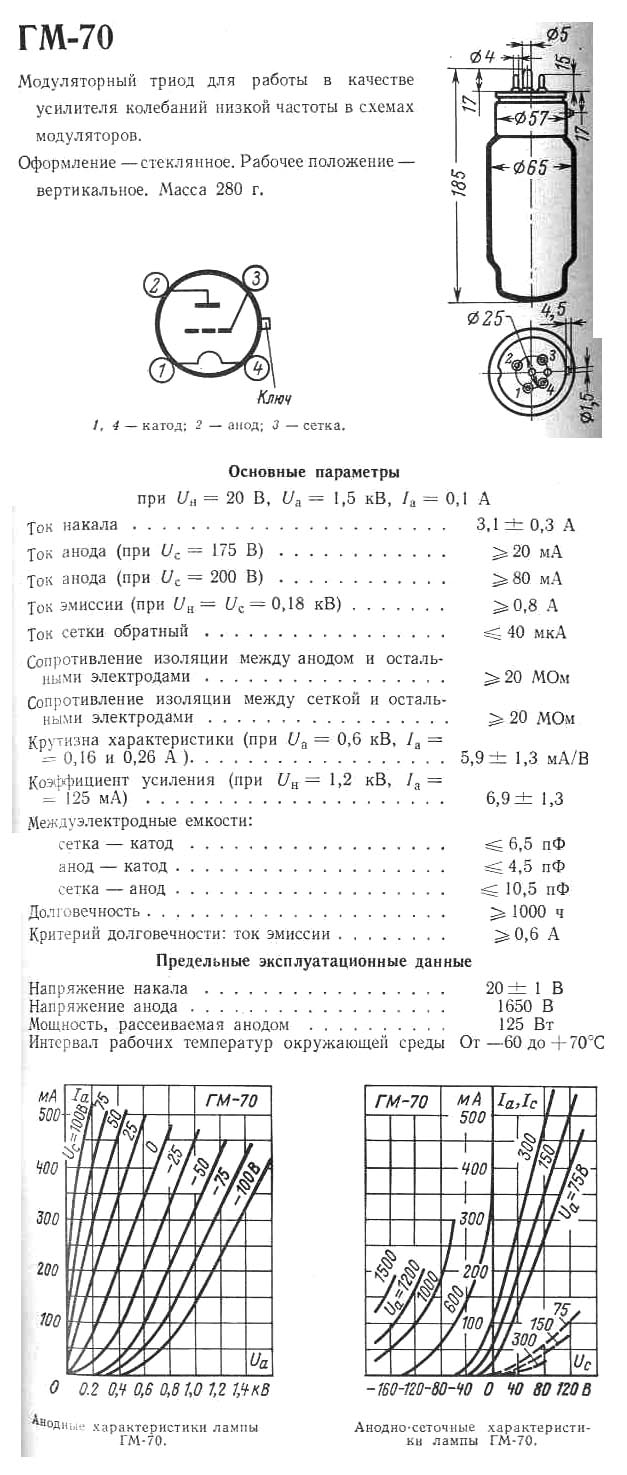

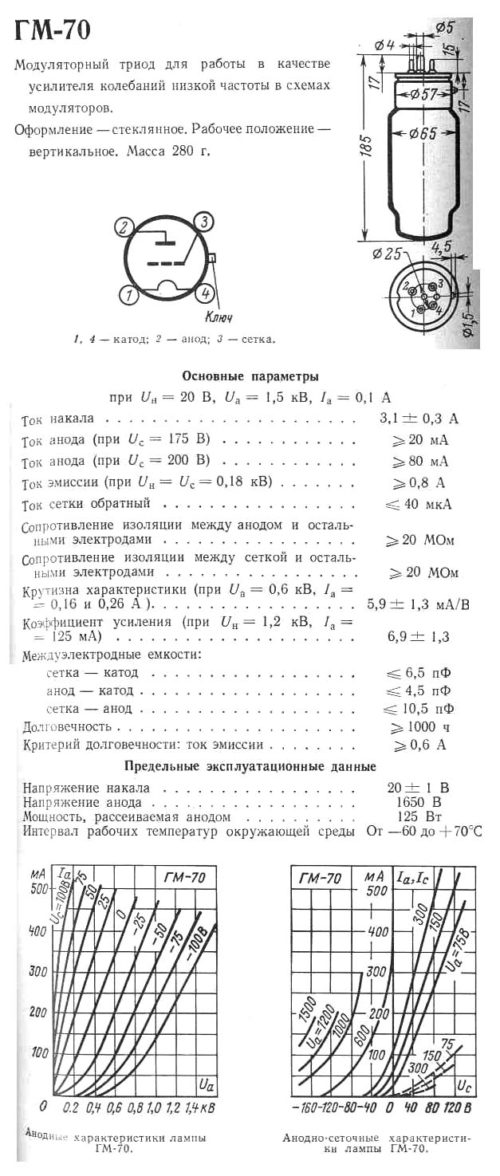

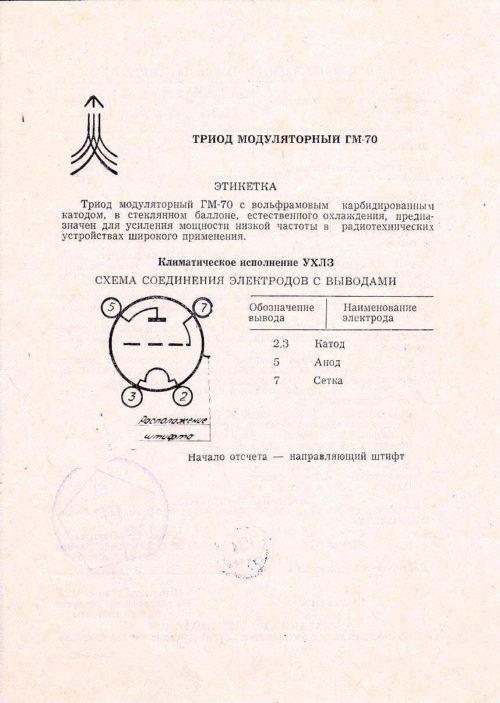

     Модуляторный триод для работы в качестве усилителя колебаний низкой частоты в схемах модуляторов.
Оформление — стеклянное. Рабочее положение — вертикальное.
Масса 280 г.

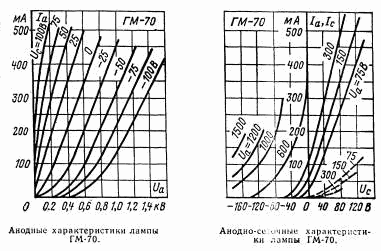

Основные параметры
при Uн=20 В, Uа=1,5 кВ, Iа=0,1 А

Ток накала 3,1 ± 0,3 А
Ток анода (при Uс=175 В) ³ 20 мA
Ток анода (при Uс=200 В) ³ 80 мA
Ток эмиссии ( при Uн=Uс=0,18 кВ)   ³ 0,8 A
Ток сетки обратный £ 40 мкА
Сопротивление изоляции между анодом и остальными электродами ³ 20 МОм
Сопротивление изоляции между сеткой и остальными электродами ³ 20 МОм
Крутизна характеристики (при Uа=0,6 кВ, Iа=0,16 и 0,26 А) 5,9 ± 1,3 мА/В
Коэффициент усиления (при Uа=1,2 кВ, Iа=125 мА) 6,9 ± 1,3
Междуэлектродные емкости, пФ:
     сетка — катод  £ 6,5
     анод — катод  £ 4,5
     сетка — анод  £ 10,5
Долговечность  ³ 1000 ч
Критерии долговечности: ток эмиссии   ³ 0,6 А

 Предельные эксплуатационные данные

Напряжение накала 20 ± 1 В
Напряжение анода 1650 В
Мощность, рассеиваемая анодом 125 Вт
Интервал рабочих температур окружающей среды от -60 до +70 С
