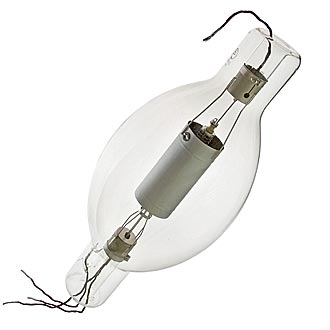

ГМ-100

5,200.00

Модуляторный триод для работы в качестве усилителя колебаний низкой частоты в схемах модуляторов.
Оформление — стеклянное, с гибкими выводами. Рабочее положение — вертикальное.
Масса 2 кг.

Артикул: gm100 Категория:

Скачать тех. документацию в формате PDF GM100.pdf

паспорт в формате DJVU gm-100.zip

ГМ-100

     Модуляторный триод для работы в качестве усилителя колебаний низкой частоты в схемах модуляторов.
Оформление — стеклянное, с гибкими выводами. Рабочее положение — вертикальное.
Масса 2 кг.

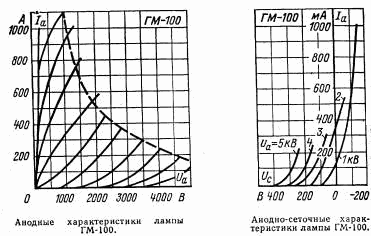

Основные параметры
при Uн=17 В, Uа=1000 В, Iа=200 мА

Ток накала 18,0 ± 1,4 А
Ток сетки обратный (при Uа=5000 В) £ 50 мкА
Ток эмиссии катода ( при Uа=1200 В)   ³ 1,6 A
Крутизна характеристики (при Iа=500 мА) 6,5  ± 1,5 мА/В
Коэффициент усиления  18,0 ± 3
Долговечность  ³ 2000 ч

 Предельные эксплуатационные данные

Напряжение накала 17 В
Напряжение анода 5000 В
Мощность, рассеиваемая анодом 1000 Вт
Интервал рабочих температур окружающей среды от -60 до +70 С
