ГМ-3Б

45,000.00

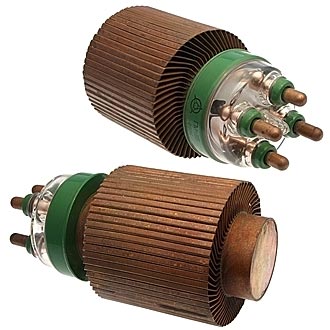

Мощный модуляторный триод для усиления колебаний низкой частоты в схемах с катодной связью.
Оформление — металлостеклянное. Рабочее положение — вертикальное.
Охлаждение анода — принудительное:
ГМ-3А  водяное не менее 1,5 л/мин;
ГМ-3Б  воздушное (при температуре выходящего воздуха не более 25 С) 800 м3/ч;
ГМ-3П  испарительное, ножки — воздушное — 50 м3/ч.
Масса ГМ-3А 2 кг; ГМ-3Б 4 кг, ГМ-3П 8 кг.

Артикул: gm3b Категория:

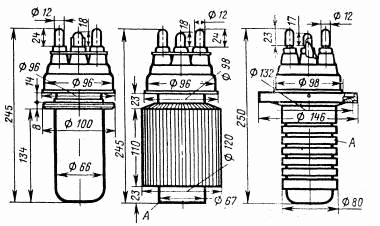

ГМ-3А, ГМ-3Б, ГМ-3П

     Мощный модуляторный триод для усиления колебаний низкой частоты в схемах с катодной связью.
Оформление — металлостеклянное. Рабочее положение — вертикальное.
Охлаждение анода — принудительное:
ГМ-3А  водяное не менее 1,5 л/мин;
ГМ-3Б  воздушное (при температуре выходящего воздуха не более 25 С) 800 м3/ч;
ГМ-3П  испарительное, ножки — воздушное — 50 м3/ч.
Масса ГМ-3А 2 кг; ГМ-3Б 4 кг, ГМ-3П 8 кг.

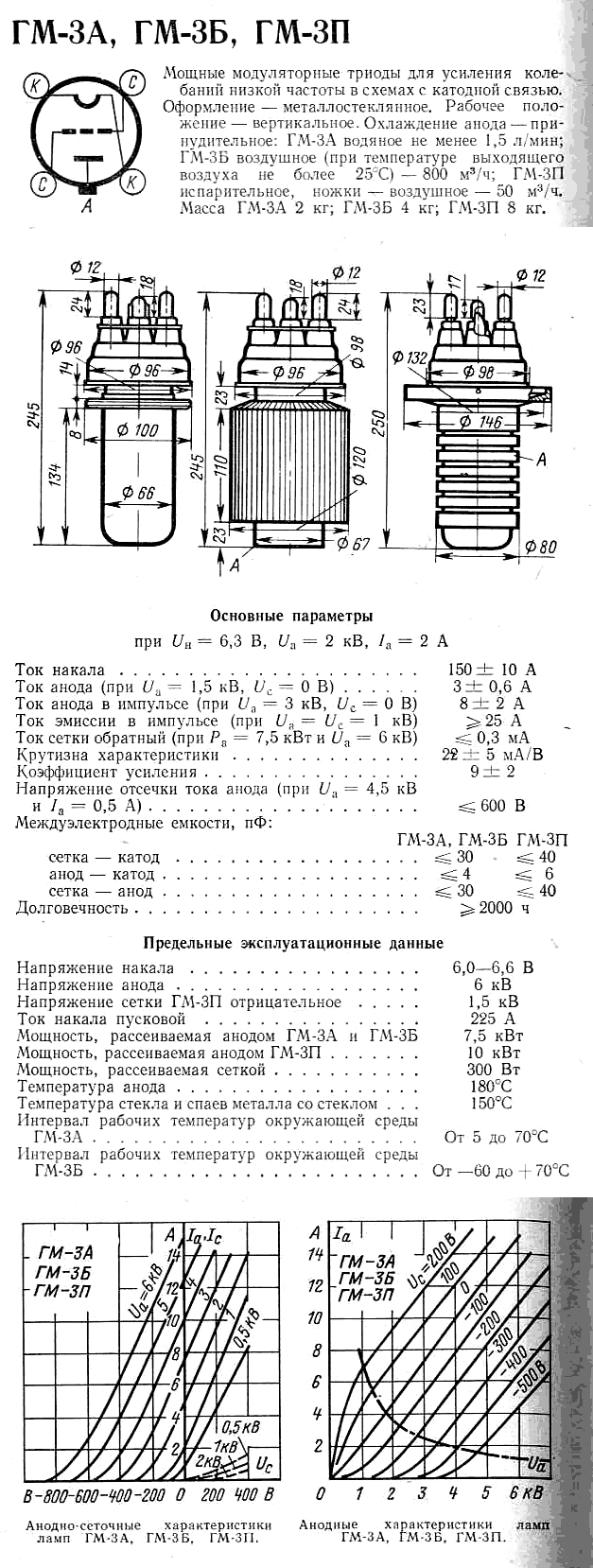

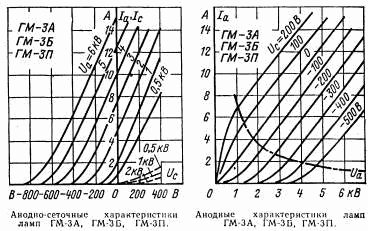

Основные параметры
при Uн=6,3В, Uа= 2 кВ, Ia=2 А

Ток накала

150 ± 10А

Ток анода (при Uа=1,5кВ, Uс=0)3 ± 0,6А
Ток анода в импульсе(при Uа=3кВ, Uс=0)8 ± 2А
Ток эмиссии в импульсе (при Ua=Uc=1кВ)³ 25A
Ток сетки обратный (при Ра=7,5кВт Uа=6кВ)£ 0,3мА
Крутизна характеристики22 ± 5 мА/В
Коэффициент усиления9 ± 2
Напряжение отсечки тока анода (при Ua=4,5кВ,Ia=0,5A)£ 600 В
Междуэлектродные емкости, пФ ГМ-3А,БГМ-3П
     сетка — катод £ 30£ 40
     анод — катод £ 4£ 6
     сетка — анод £ 30£ 40
Долговечность³ 2000 ч



Предельные эксплуатационные данные

Напряжение накала

6,0-6,6 В

Напряжение анода6 кВ
Напряжение сетки ГМ-3П отрицательное1,5 В
Ток накала пусковой225 А
Мощность, рассеиваемая анодом ГМ-3А и ГМ-3Б7,5 кВт
Мощность, рассеиваемая анодом ГМ-3П10 кВт
Мощность, рассеиваемая сеткой300 Вт
Температура анода180 С
Температура стекла и спаев металла со стеклом150 С
Интервал рабочих температур окружающей среды ГМ-3А, Сот 5 до 70
Интервал рабочих температур окружающей среды ГМ-3Б, С-60 до +70
