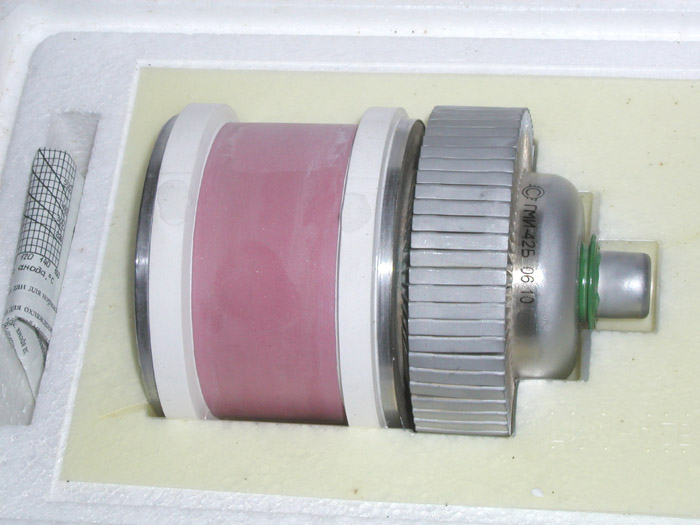

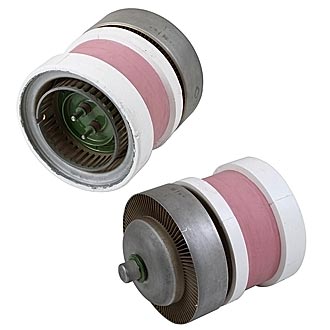

Генераторная лампа ГМИ-42Б

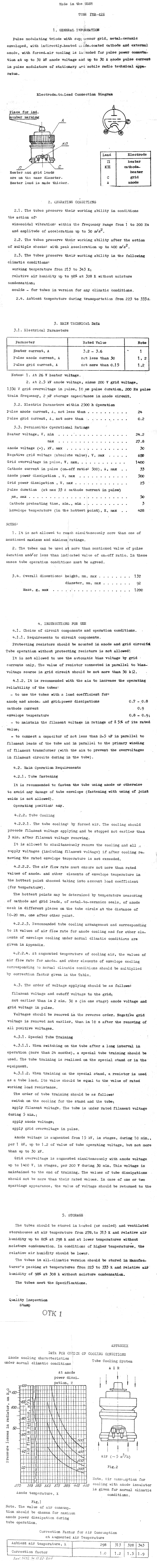

Скачать тех. документацию в формате PDF gmi-42.pdf



Технические условия: СБ3. 312.138 ТУ1


Предназначен для коммутации импульсной мощности в импульсных модуляторах стационарной и подвижной аппаратуры.

Катод — оксидный косвенного накала.
Оформление — металлокерамическое.
Охлаждение — воздушное принудительное.
Высота не более 135 мм.
Диаметр не более 92 мм.
Масса не более 1,2 кг.

Допустимые воздействующие факторы при эксплуатации

Вибрационные нагрузки:
диапазон частот, Гц 1-1000
ускорение, м/с2 73,5
Нагрузки с ускорением, м/с2
многократные ударные 343
одиночные ударные 1470
Температура окружающей среды, °C -60 – +100
Относительная влажность воздуха при температуре до +40 °C, % 98

Основные технические данные:

Основные технические параметры ГМИ-42Б:
Ток накала, А

3,2-3,6

Напряжение анода (постоянное), кВ

2,5

Напряжение сетки отрицательное, В

200

Напряжение превышения сетки в импульсе, кВ

1,3

Ток анода в импульсе, А

30

Межэлектродные ёмкости, пФ, не более
— входная

130

— выходная

25

— проходная

2


Предельные эксплуатационные характеристики:
Напряжение накала, В

24,2-27,8

Наибольшее напряжение анода, кВ

30

Наибольшее отрицательное напряжение сетки, В

600

Наибольшее напряжение сетки в импульсе, кВ

1,4

Рассеиваемая мощность, Вт:
— анодом

500

— сеткой

25

Наибольший ток катода в импульсе, А:
— при скважности 500

33

— при скважности 33

9

Наибольшая длительность импульса при токе катода <33 А, мкс

50

Наименьшее время готовности, мин:
— при токе анода 30 А

3

— при токе анода 8 А и напряжении анода до 20 кВ

2,5

— при форсированном напряжении накала и напряжении анода 25 кВ

2

Наибольшая температура оболочки, °С

150

Интервал рабочих температур окружающей среды, °С

от -65 до +100
