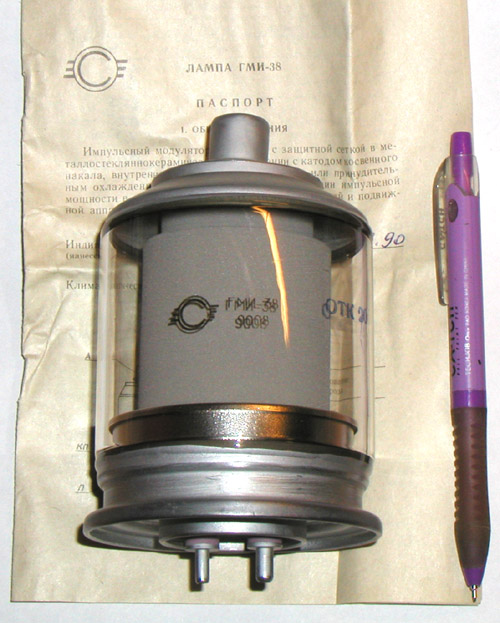

ГМИ-38
12,000.00₽
Импульсный модуляторный триод для работы в импульсных модуляторах.
Оформление — металлостеклянное.
Охлаждение — естественное или воздушное принудительное.
Масса 470 г.

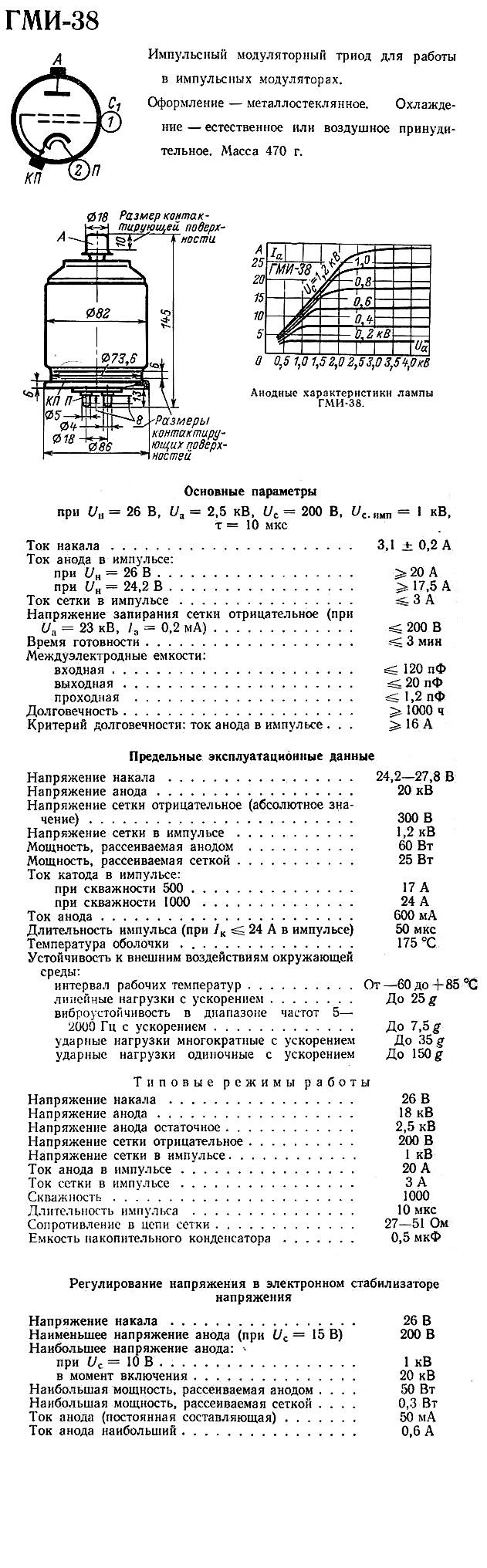

ГМИ-38
 | Импульсный модуляторный триод для работы в импульсных модуляторах. Оформление — металлостеклянное. Охлаждение — естественное или воздушное принудительное.Масса 470 г. |
|
Основные параметры | |
| Ток накала | 3,1 ± 0,2 А |
| Ток анода в импульсе: | |
| при Uн=26 В | ³ 20 А |
| при Uн=24,2 В | ³ 17,5 А |
| Ток сетки в импульсе | £ 3 А |
| Напряжение запирания сетки отрицательное (при Uа=23 кВ, Iа=0,2 мА) | £ 200 В |
| Время готовности | £ 3 мин |
| Междуэлектродные емкости, пФ: | |
| входная | £ 120 |
| выходная | £ 20 |
| проходная | £ 1,2 |
| Долговечность | ³ 1000 ч |
| Критерий долговечности: ток анода в импульсе | ³ 16 А |
Предельные эксплуатационные данные | |
| Напряжение накала | 24,2 — 27,8 В |
| Напряжение анода | 20 кВ |
| Напряжение сетки отрицательное (абсолютное значение) | 300 В |
| Напряжение сетки в импульсе | 1,2 кВ |
| Мощность, рассеиваемая анодом | 60 Вт |
| Мощность, рассеиваемая сеткой | 25 Вт |
| Ток катода в импульсе: | |
| при скважности 500 | 17 А |
| при скважности 1000 | 24 А |
| Ток анода | 600 мА |
| Длительность импульса (при Iк £ 24 А в импульсе) | 50 мкс |
| Температура оболочки | 175 С |
| Устойчивость к внешним воздействиям окружающей среды: | |
| интервал рабочих температур | от -60 до +85 С |
| линейные нагрузки с ускорением | до 25 g |
| виброустойчивость в диапазоне частот 5 — 2000 Гц с ускорением | до 7,5 g |
| ударные нагрузки многократные с ускорением | до 35 g |
| ударные нагрузки одиночные с ускорением | до 150 g |
| Производитель |
|---|
