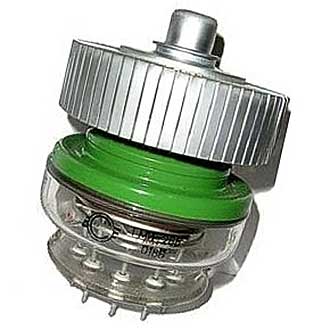

ГМИ-26Б

12,100.00

Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Оформление — металлостеклянное.
Охлаждение — воздушное принудительное:анода — 50 м3/ч, ножки 20 м3/ч.

Масса 650 г.

Артикул: gmi26b Категории: ,

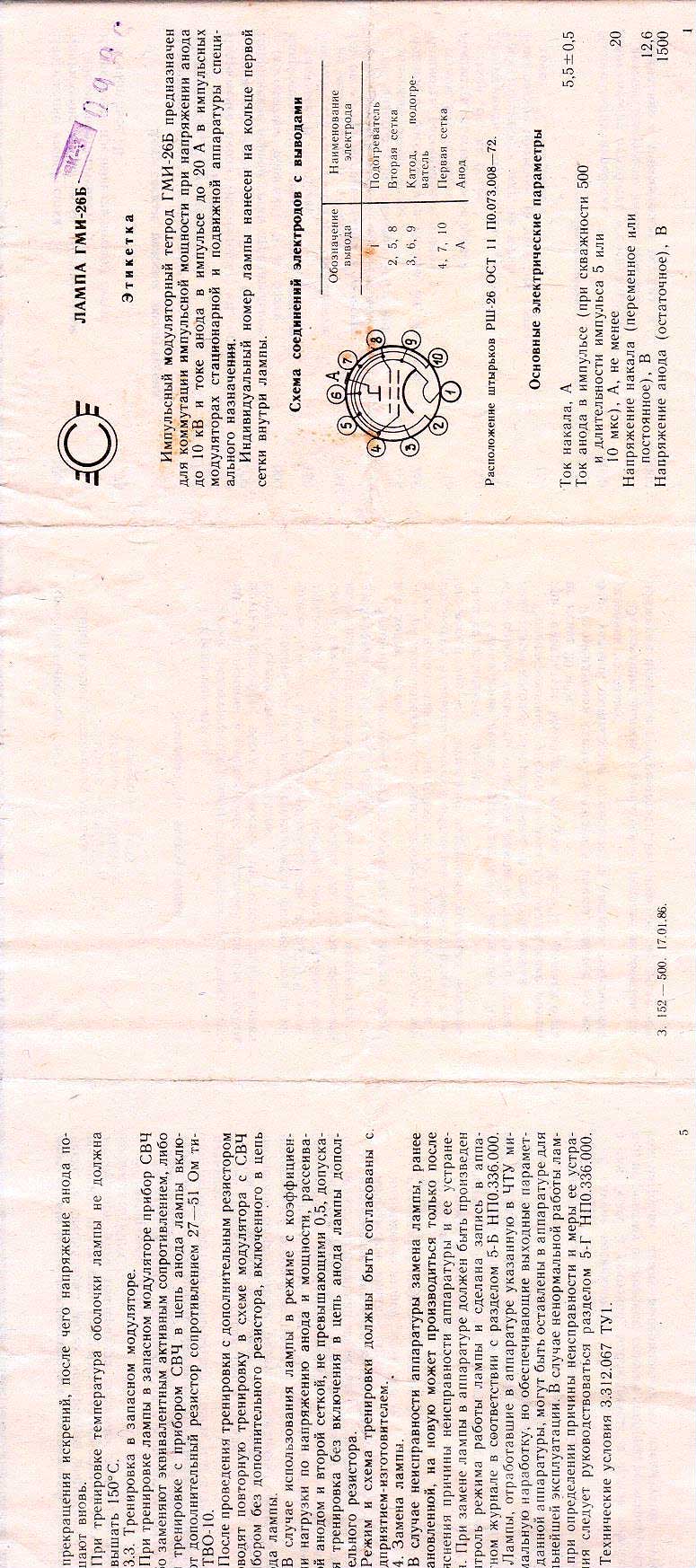

ГМИ-26Б

      Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Оформление — металлостеклянное.
Охлаждение — воздушное принудительное:анода — 50 м3/ч, ножки 20 м3/ч.
Масса 650 г.



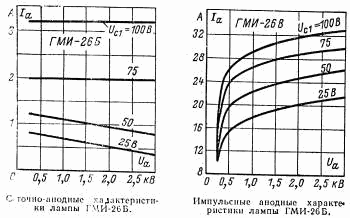

Основные параметры
при Uн=12,6 В, Uа=1,5 кВ, Uc2=1 кВ, Uс1= 0,6 кВ,
Uс1 имп=75 В, tимп=5 мкс, f=400 Гц

Ток накала6,25 ± 0,5 А
Ток анода в импульсе  ³ 20 А
Ток анода в импульсе (при Uн=12 В)  ³ 18 А
Ток 2-й сетки в импульсе£ 2 А
Ток 1-й сетки в импульсе£ 3 А
Напряжение запирания 1-й сетки отрицательное (при Uа=12 кВ, Iа=0,2 мА)£ 500 В
Время готовности£ 3 мин
Междуэлектродные емкости, пФ:
     входная70 ± 10
     выходная13 ± 3
     проходная£ 1
Долговечность³ 1000 ч
Критерии долговечности:
     ток анода в импульсе ³ 16 А
     ток анода в импульсе при Uн=12 В ³ 13 А

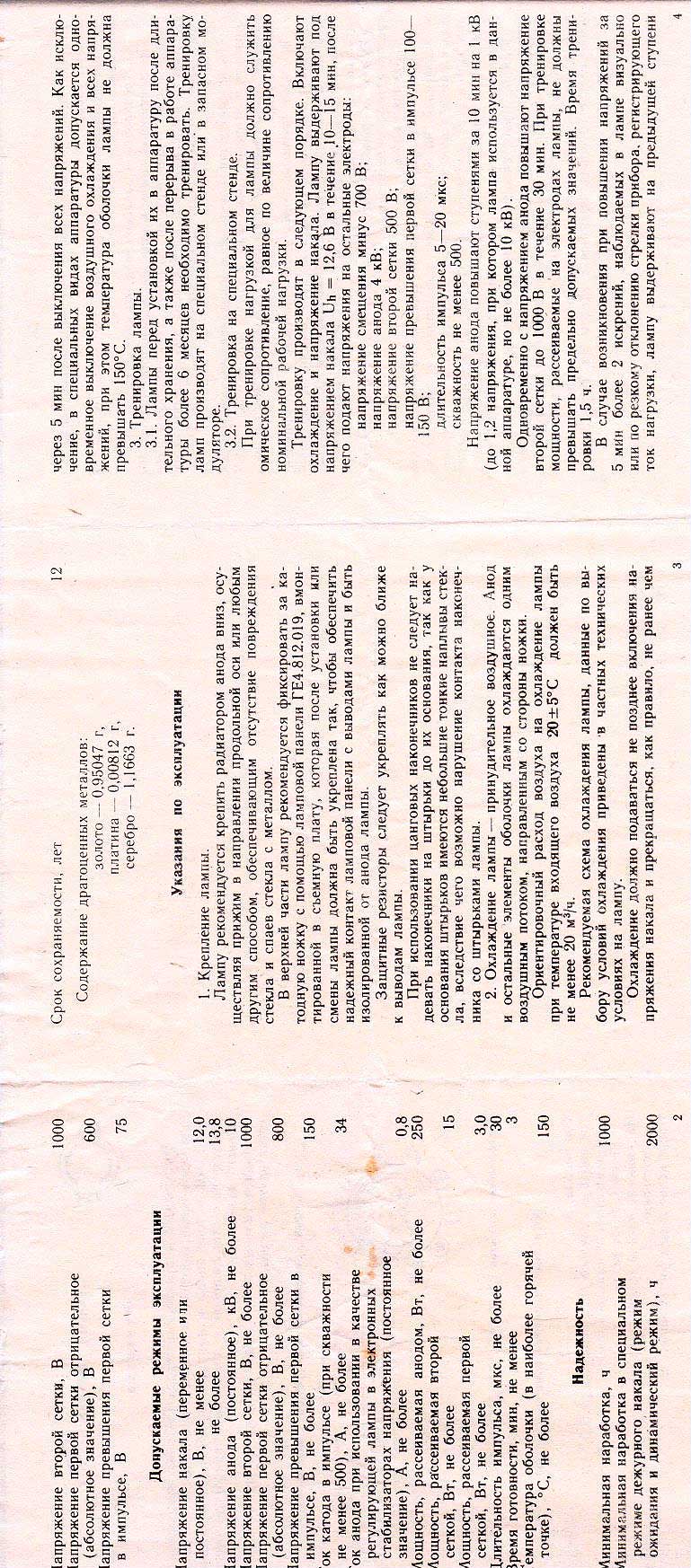

Предельные эксплуатационные данные

Напряжение накала12 — 13,8 В
Напряжение анода10 кВ
Напряжение 2-й сетки1 кВ
Напряжение 1-й сетки отрицательное0,8 кВ
Наибольшее напряжение 1-й сетки в импульсе150 В
Мощность, рассеиваемая анодом250 Вт
Мощность, рассеиваемая 2-й сеткой15 Вт
Мощность, рассеиваемая 1-й сеткой3 Вт
Ток катода в импульсе при скважности не менее 500 34 А
Длительность импульса30 мкс
Температура баллона150 С
Устойчивость к внешним воздействиям окружающей среды:
     интервал рабочих температурот -60 до +85 С
     линейные нагрузки с ускорениемдо 25 g
     виброустойчивость в диапазоне частот 5 — 1000 Гц с ускорениемдо 7,5 g
     ударные нагрузки многократные с ускорениемдо 35 g
     ударные нагрузки одиночные с ускорениемдо 150 g
