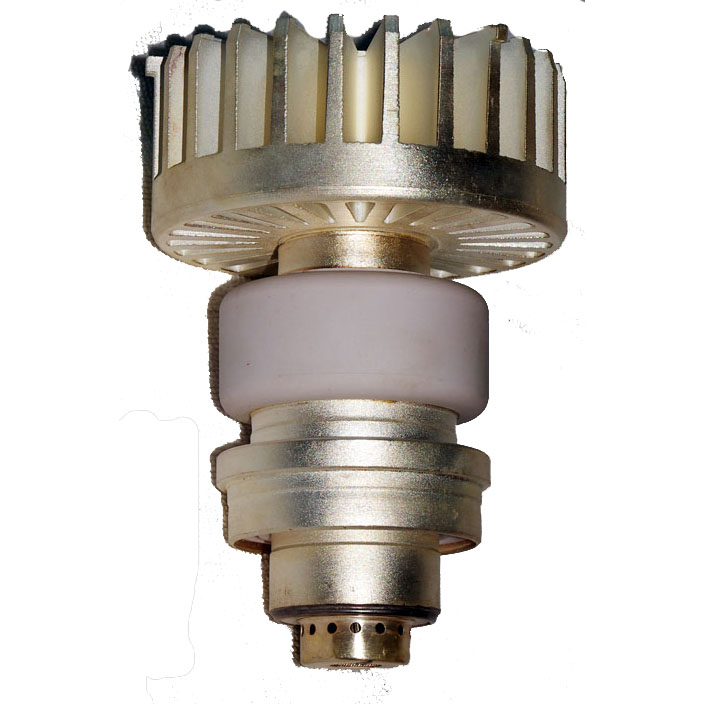

ГС-31Б
5,200.00₽

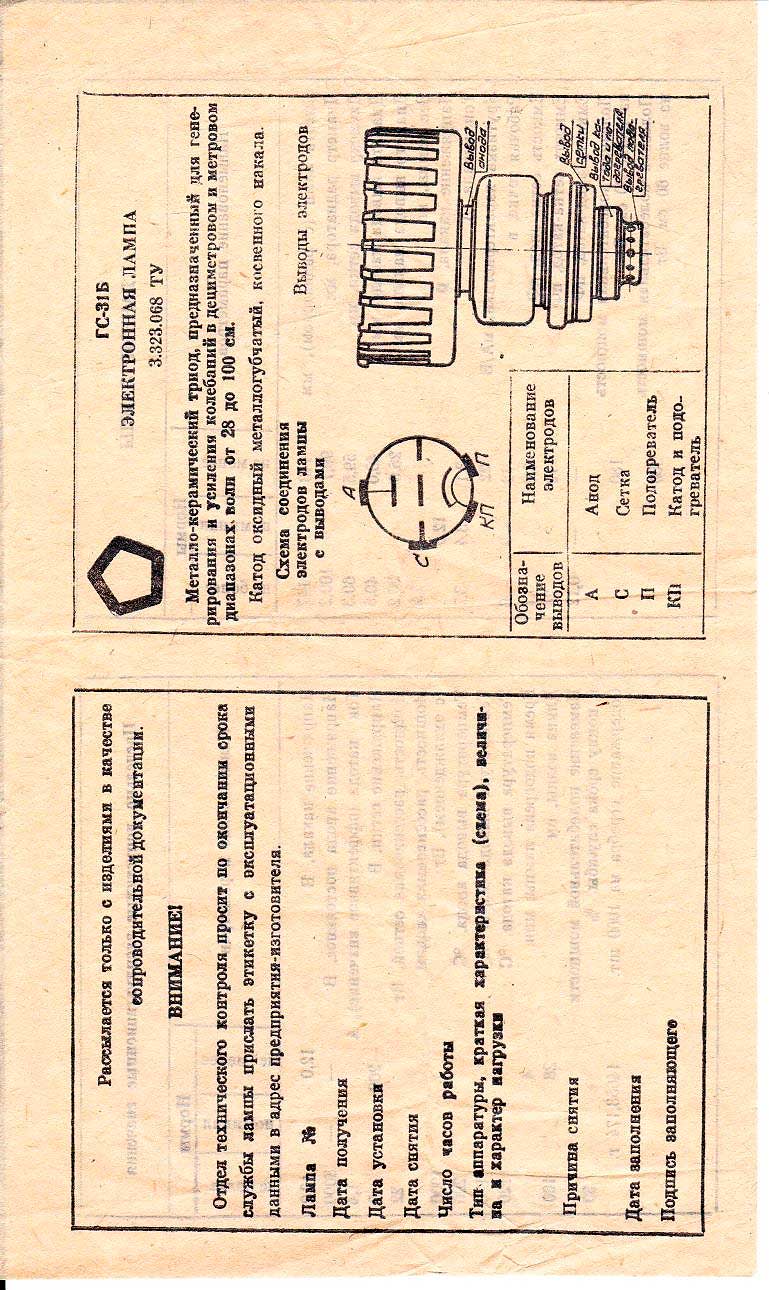

Генераторный триод для генерирования и усиления колебаний в дециметровом и метровом диапазонах волн в непрерывном режиме в схемах с общей сеткой.
Оформление — металлокерамическое, с цилиндрическими выводами электродов.
Охлаждение — воздушное принудительное 3 м3/ч.
Масса 1,2 кг.
ГС-31Б
 Генераторный триод для генерирования и усиления колебаний в дециметровом и метровом диапазонах волн в непрерывном режиме в схемах с общей сеткой.Оформление — металлокерамическое, с цилиндрическими выводами электродов. Охлаждение — воздушное принудительное 3 м3/ч.Масса 1,2 кг.
|

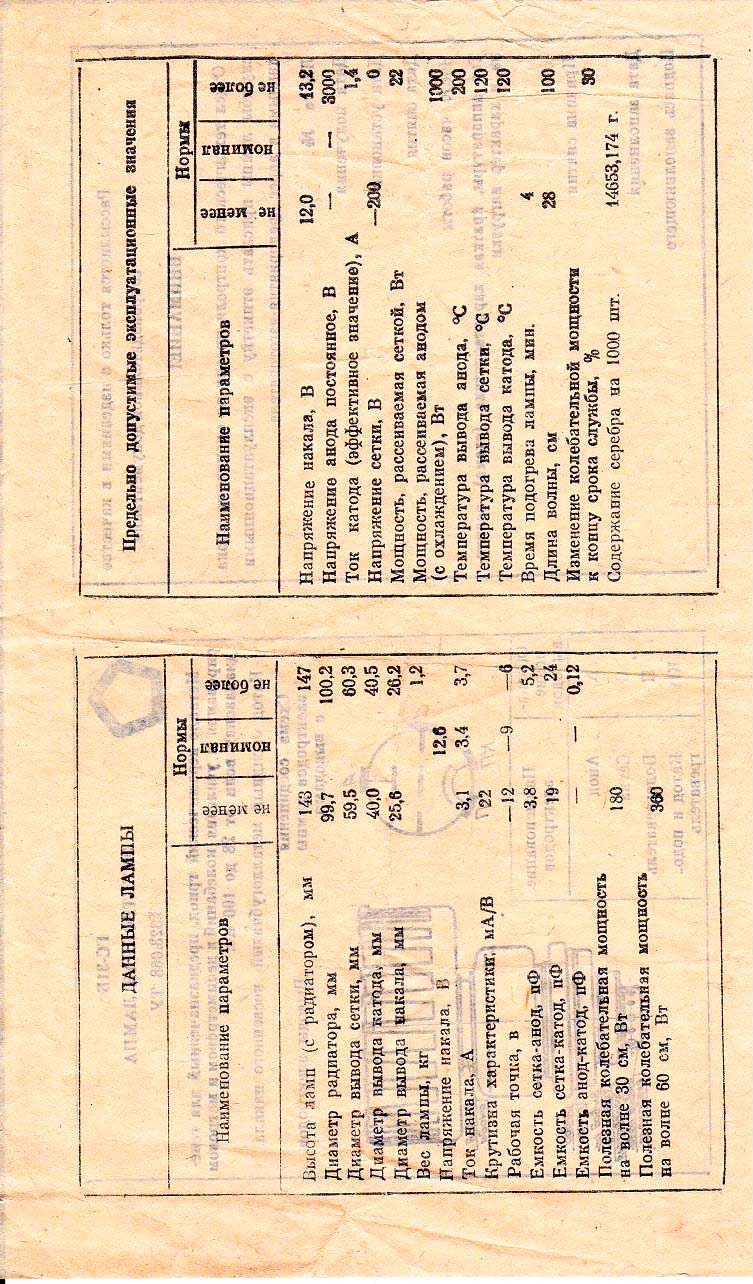

Основные параметры | |
| Ток накала | 3,4 ± 0,3 А |
| Ток эмиссии катода в импульсе (при Ua=Uc=600 В) | ³ 8 А |
| Напряжение в рабочей точке отрицательное | 9 ± 3 В |
| Крутизна характеристики (при изменении Uс на 1 В) | ³ 22 мА/В |
| Время готовности | £ 120 с |
| Полезная мощность в непрерывном режиме: | |
| при l=60 см, Uа=1,8 кВ, Iа=500 мА | ³ 360 Вт |
| при l=30 см, Uа=1,7 кВ, Iа=700 мА | ³ 180 Вт |
| Междуэлектродные емкости, пФ: | |
| входная | 21,5 ± 2,5 |
| выходная | £ 0,12 |
| проходная | 4,5 ± 0,7 |
| Долговечность | ³ 1000 ч |
Предельные эксплуатационные данные | |
| Напряжение накала | 12 — 13,2 В |
| Напряжение анода постоянное | 3 кВ |
| Напряжение анода (мгновенное значение) | 6 кВ |
| Мгновенное напряжение сетки | +120 -400В |
| Мощность, рассеиваемая анодом | 1 кВт |
| Мощность, рассеиваемая сеткой | 22 Вт |
| Длина волны | 28 — 100 см |
| Температура внешних керамических частей: | |
| лампы | 250 С |
| вывода анода | 200 С |
| вывода катода | 120 С |
| вывода сетки | 120 С |
| Устойчивость к внешним воздействиям окружающей среды: | |
| интервал рабочих температур | от -60 до +70 С |
| линейные нагрузки с ускорением | до 50 g |
| виброустойчивость в диапазоне частот 5 — 2000 Гц с ускорением | до 10 g |
| ударные нагрузки многократные с ускорением | до 35 g |
| ударные нагрузки одиночные с ускорением | до 150 g |
