ГС-36Б

2,500.00

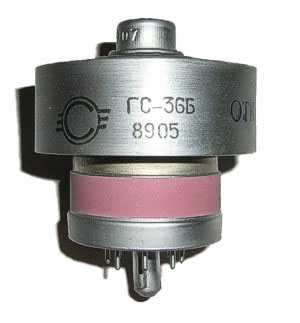

Генераторная лампа ГС-36Б. Металлокерамический генератор­ный тетрод ГС-36Б. Предназначен для усиле­ния мощности на частотах до 500 МГц в усилителях с распределенным усилением и в усилителях однополосного сигнала на частотах до 75 МГц.

Артикул: gs36b Категория:

                                  ГС-36Б

ГС-36Б

Генераторная лампа ГС-36Б. Металлокерамический генератор­ный тетрод ГС-36Б. Предназначен для усиле­ния мощности на частотах до 500 МГц в усилителях с распределенным усилением и в усилителях однополосного сигнала на частотах до 75 МГц.


Долговечность не менее 1000 ч.

Масса не более 220 г.

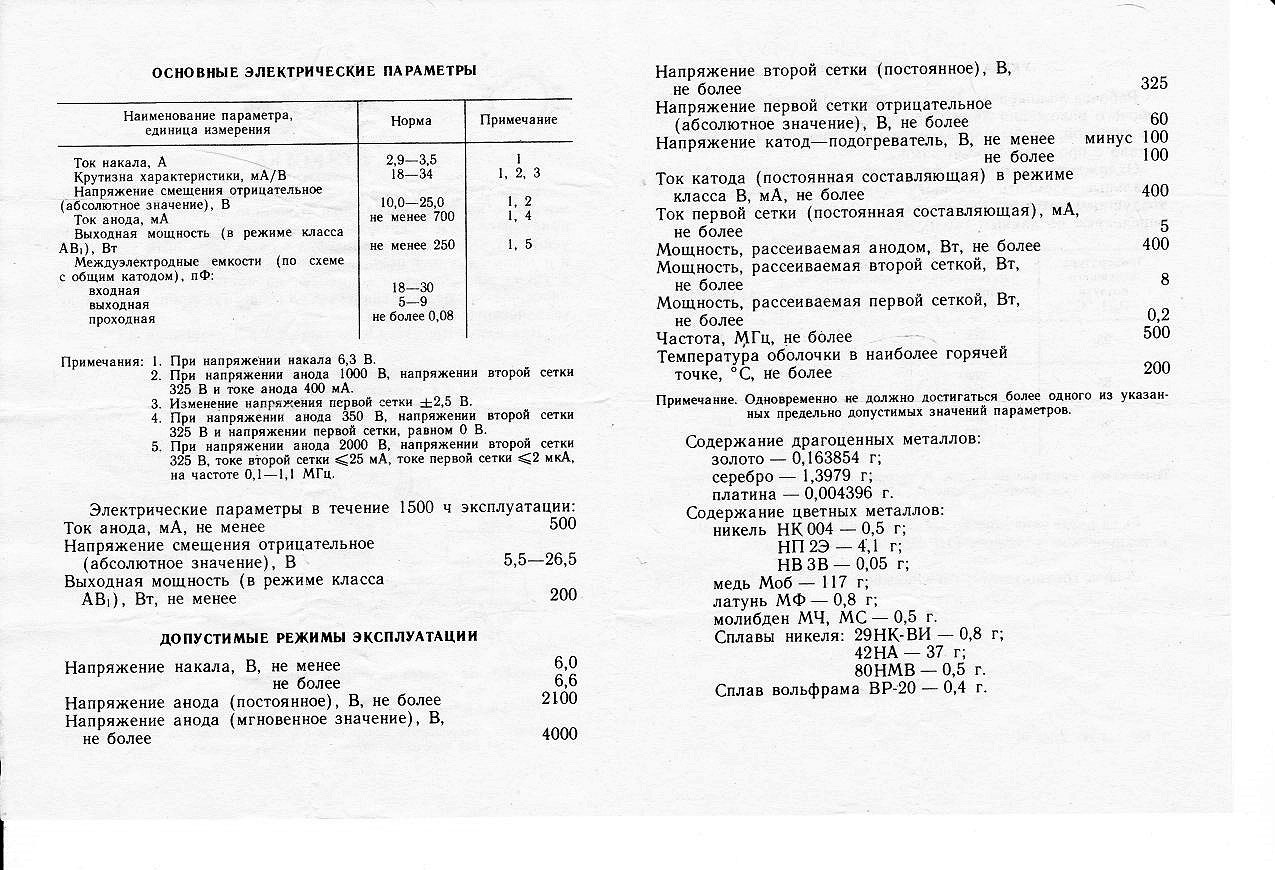

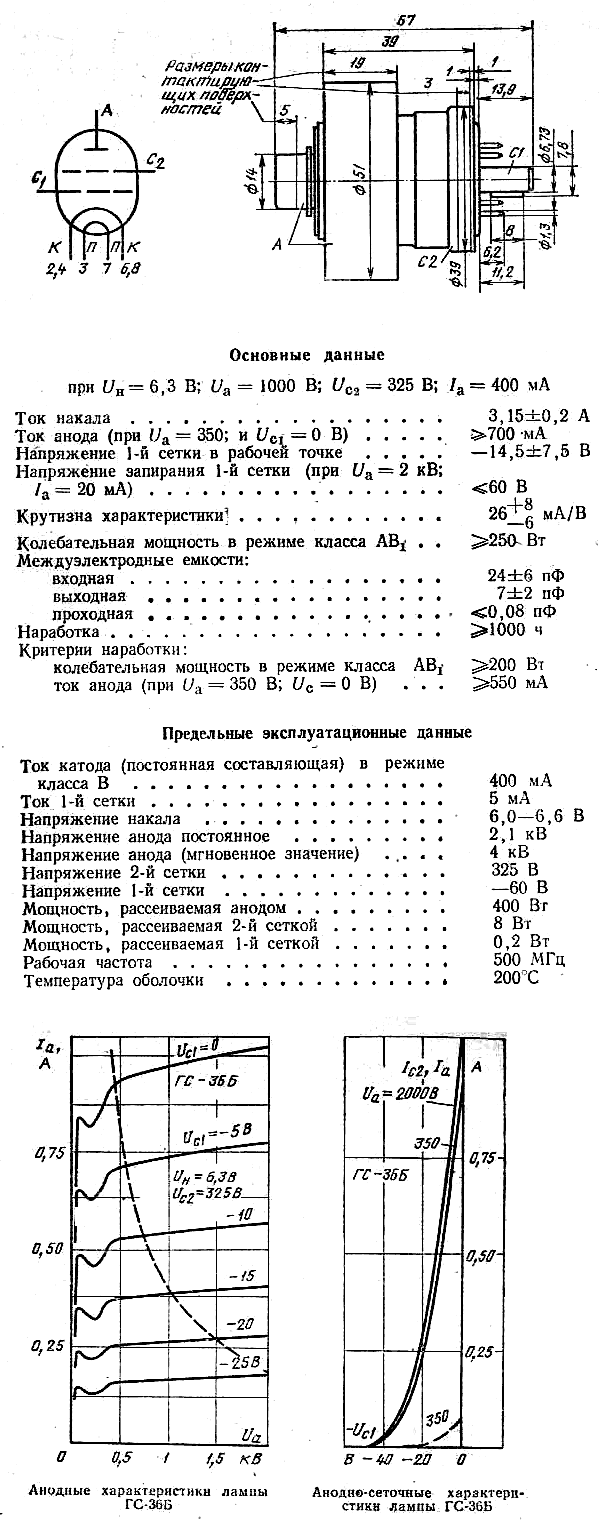

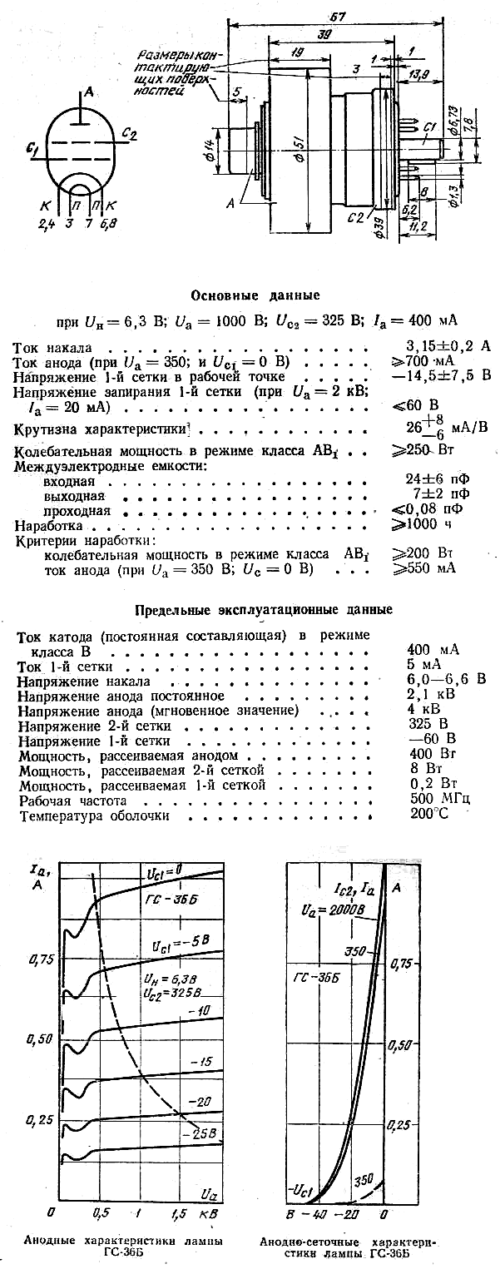

Основные параметры ГС-36Б:
Напряжение накала (переменное или постоянное) 6,3 В
Ток накала 2,95-3,35 А
Крутизна характеристики 20-24 мА/В
Мощность выходная не менее 200 Вт
— входная 18…30
— выходная 5…9
— проходная не более 0,08

Предельные эксплуатационные данные:
Напряжение накала 6…6,6 В
Напряжение анода постоянное 2,1 кВ
Напряжение анода (мгновенное значение) 4 кВ
Напряжение сетки второй (постоянное) 325 В
Напряжение сетки первой отрицательное (постоянное) 60 В
Мощность, рассеиваемая анодом 400 Вт
Мощность, рассеиваемая второй сеткой 8 Вт
Мощность, рассеиваемая первой сеткой 0,2 Вт
Рабочая частота 500 МГц
