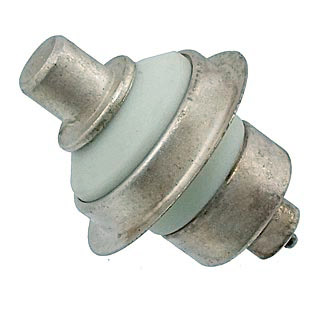

ГС-21

500.00

Генераторный триод для генерирования и усиления высокочастотных колебаний сантиметрового диапазона волн.
Оформление — титанокерамическое.

Масса 12 г.

Артикул: gs21 Категория:


Г
С-21

    Генераторный триод для генерирования и усиления высокочастотных колебаний сантиметрового диапазона волн.
Оформление — титанокерамическое.
Масса 12 г.

Основные параметры
при Uн=6,3 В, Uа=200 В, Iа=30 мА

Ток накала 0,5 ± 0,03 А
Ток сетки обратный 1,5 мкА
Ток эмиссии катода ³  1 А
Напряжение катод — подогреватель 60 В
Напряжение в рабочей точке отрицательное 1,8 (+1,2; -0,8) В
Крутизна характеристики ³  18 мА/В
Коэффициент усиления 40
Полезная мощность (при Uа=350- В, Iа=35 мА, l=50 см) ³  5 Вт
Время готовности £ 25 с
Междуэлектродные емкости, пФ:
     входная 3,7 (+0,8; -0,7)
     выходная £ 0,04
     проходная 1,9 ± 0,3
Долговечность ³ 1500 ч
Критерии долговечности
     полезная мощность ³ 4 Вт
     изменение полезной мощности £ 35 %



Предельные эксплуатационные данные

Напряжение накала 5,8 — 6,8 В
Напряжение анода 400 В
Напряжение сетки отрицательное 0 — 50 В
Мощность, подводимая к аноду 13 Вт
Высокочастотная мощность, подводимая к сетки в режиме усиления 0,8 Вт
Ток катода 55 мА
Ток сетки 20 мА
Длина волны 10 — 100 см
Температура оболочки 250 С
Устойчивость к внешним воздействиям окружающей среды:
     интервал рабочих температур от -60 до +100 С
     линейные нагрузки с ускорением до 100 g
     виброустойчивость в диапазоне частот 5 — 400 Гц с ускорением до 10 g
     ударные нагрузки многократные с ускорением до 150 g
     ударные нагрузки одиночные с ускорением до 1000 g
