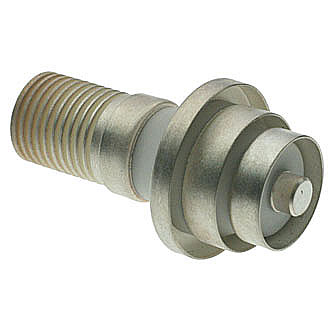

ГС-15Б

500.00

Генераторный тетрод для генерирования и усиления высокочастотных колебаний в непрерывном режиме и работы в схемах с общей сеткой.
Оформление — металлокерамическое.
Охлаждение — принудительное воздушное не менее 30 м3/ч.

Масса 140 г.

Артикул: gs15b Категория:

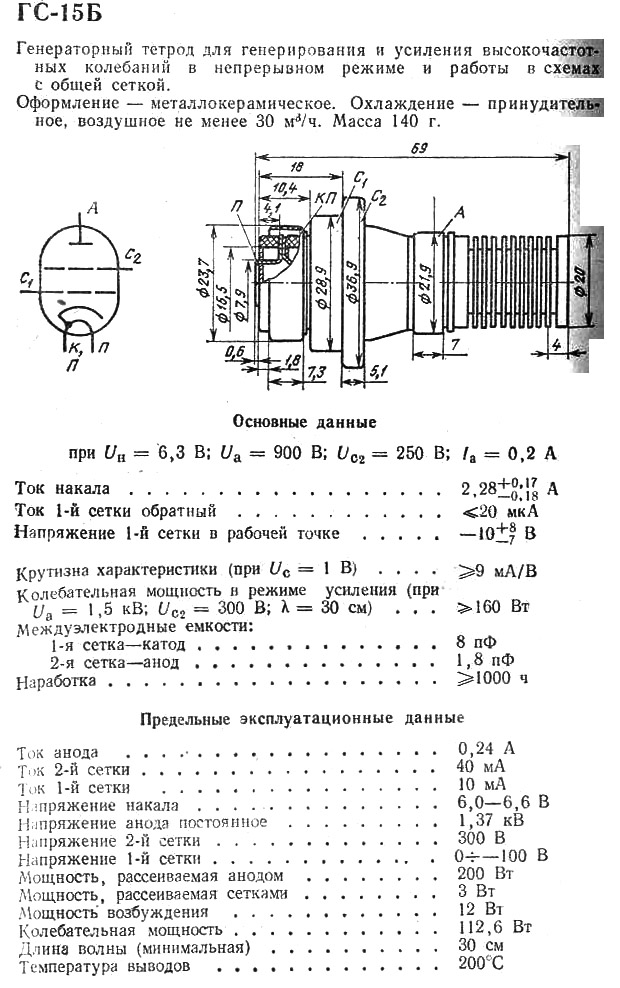

ГС-15Б

     Генераторный тетрод для генерирования и усиления высокочастотных колебаний в непрерывном режиме и работы в схемах с общей сеткой.
Оформление — металлокерамическое.
Охлаждение — принудительное воздушное не менее 30 м3/ч.Масса 140 г.

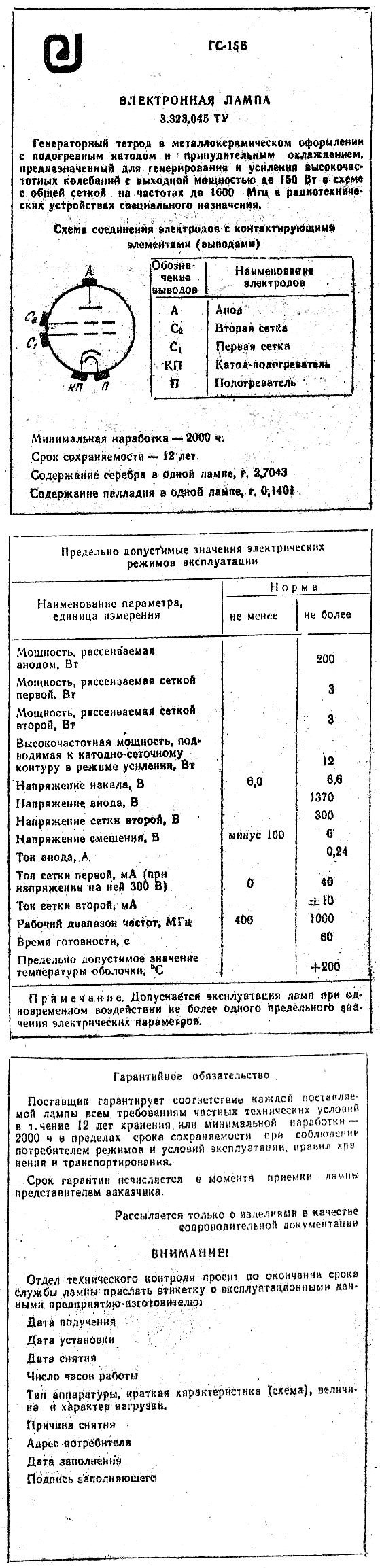

Основные параметры
при Uн=6,3 В, Uа=900 В, Uс2=250 В, Iа=0,2 А

Ток накала 2,28 (+0,17; -0,18) А
Ток 1-й сетки обратный £ 20 мкА
Напряжение 1-й сетки в рабочей точке отрицательное 10 (+8; -7) В
Крутизна характеристики (при Uс=1 В) ³ 9 мА/В
Колебательная мощность в режиме усиления (Uа=1,5 кВ, Uс2=300 В, l=30см) ³ 160 Вт
Междуэлектродные емкости, пФ:
     1-я сетка — катод 8
     2-я сетка — анод 1,8
Долговечность ³ 1000 ч
Критерий долговечности: снижение колебательной мощности £ 25 %



Предельные эксплуатационные данные

Напряжение накала 6 — 6,6 В
Напряжение анода постоянное 1,37 кВ
Напряжение 2-й сетки 300 В
Напряжение 1-й сетки отрицательное 100 — 0 В
Мощность, рассеиваемая анодом 200 Вт
Мощность, рассеиваемая сетками 3 Вт
Ток анода 0,24 А
Ток 2-й сетки 40 мА
Ток 1-й сетки 10 мА
Мощность возбуждения 12 Вт
Колебательная мощность 112,5 Вт
Длина волны (минимальная) 30 см
Температура выводов 200 С
Интервал рабочих температур окружающей среды от -60 до +100 С
