ГС-14

100.00

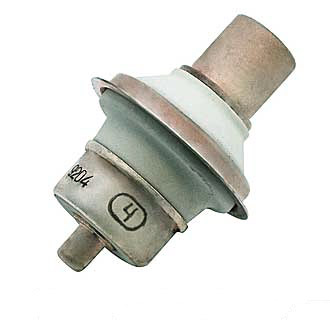

Генераторный триод для работы в качестве генератора и усилителя высокочастотных колебаний в сантиметровом и дециметровом диапазонах волн.
Оформление — титанокерамическое.

Масса 20 г.

Артикул: gs14 Категория:

ГС-14

     Генераторный триод для работы в качестве генератора и усилителя высокочастотных колебаний в сантиметровом и дециметровом диапазонах волн.
Оформление — титанокерамическое.
Масса 20 г.

Основные параметры
при Uн=6,3 В, Uа=350 В, Iа=30 мА

Ток накала 0,73 ± 0,07 А
Ток сетки обратный (при Uс1= -2В) £ 1,5 мкА
Напряжение в рабочей точке отрицательное 2,2 (+2,3; -1,2) В
Крутизна характеристики 20 (-4) мА/В
Колебательная мощность (Iа= 90 мА, l=7,7см) ³ 2 Вт
Междуэлектродные емкости, пФ:
     входная £ 5,5
     выходная £ 0,06
     проходная  £ 2,3
Долговечность средняя ³ 500 ч
Критерии долговечности:
     колебательная мощность  ³ 1,6 Вт
     изменение колебательной мощности  £ 35 %



Предельные эксплуатационные данные

Напряжение накала 6 — 6,6 В
Напряжение анода:
     в сантиметровом диапазоне 350 В
     в дециметровом диапазоне 400 В
Напряжение сетки 0 В
Напряжение сетки отрицательное 100 В
Ток катода 100 мА
Ток сетки 20 мА
Мощность, подводимая к аноду 88 Вт
Мощность, рассеиваемая сеткой 0,5 Вт
Высокочастотная мощность, подводимая к сетке в режимах усиления или умножения 2 Вт
Температура оболочки 200 С
Интервал рабочих температур окружающей среды от -60 до +100 С
