ГИ-5Б

45,000.00

ГИ-5Б мощный импульсный генераторный триод для генерирования высокочастотных колебаний в диапазоне частот до 200 МГц в схемах с общей сеткой в режиме самовозбуждения при импульсной анодной модуляции.

Артикул: gi-5b Категория:

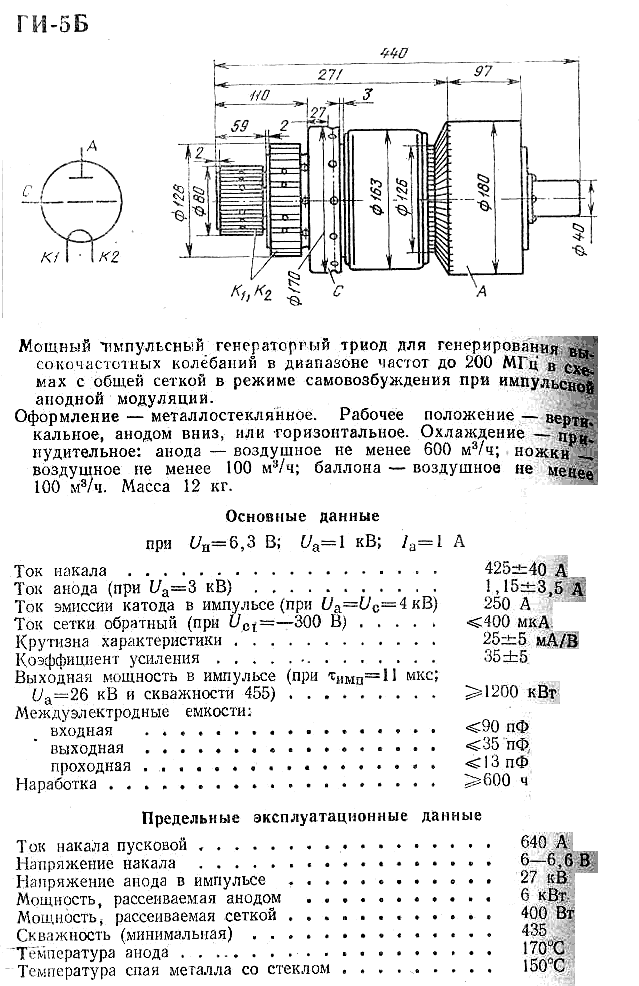

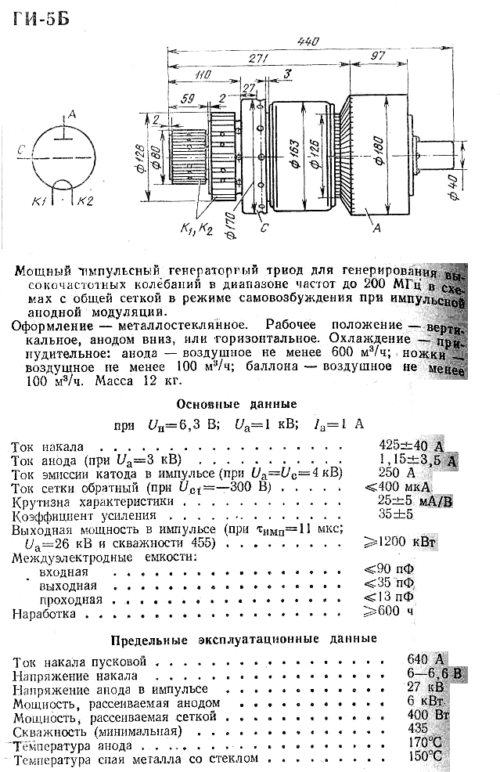

Генераторная лампа ГИ-5Б.

мощный импульсный генераторный триод для генерирования высокочастотных колебаний в диапазоне частот до 200 МГц в схемах с общей сеткой в режиме самовозбуждения при импульсной анодной модуляции.

ГОСТ 3956-76

Оформление — металлостеклянное.

Рабочее положение — вертикальное, анодом вниз, или горизонтальное.

Охлаждение — принудительное:

— анода — воздушное не менее 600 м3/ч

— ножки — воздушное не менее 100 м3/ч

— баллона — воздушное не менее 100 м3/ч

Основные данные при Uн=6,3 В; Ua=1 кВ; Ia=1 А
Ток накала ……………… 425±40 А
Ток анода (при Ua=3 кВ)……….. 1,15±3,5 А
Ток эмиссии катода в импульсе (при Ua=Uc=4кВ) ….. 250 А
Ток сетки обратный (при Uci=-300 В) ….. ‹400 мкА
Крутизна характеристики ………… 25±5 мА/В
Коэффициент усиления …………. 35±5
Выходная мощность в импульсе (при Tимп=11 мкс; Ua=26 кВ и скважности 455) ……. ›1200 кВт
Междуэлектродные емкости:
входная…………….. ‹90 пф
выходная…………….. ‹35 пф
проходная…………….. ‹13пФ
Наработка………………. ›600 ч
Предельные эксплуатационные данные
Ток накала пусковой …………….. 640 А
Напряжение накала …………….. 6-6,6 В
Напряжение анода в импульсе ………… 27 кВ
Мощность, рассеиваемая анодом ……….. 6 кВт
Мощность, рассеиваемая сеткой ………… 400 Вт
Скважность (минимальная)………….. 435
Температура анода ……………… 170°С

Температура спая металла со стеклом ……… 150*С

Масса — 12 кг
