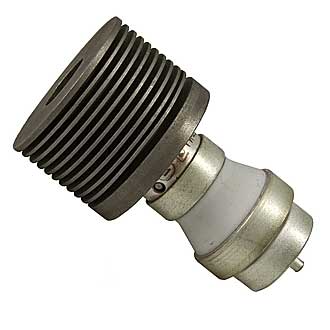

ГИ-49Б

13,500.00

Импульсный генераторный триод для генерирования и усиления колебаний дециметрового диапазона волн в непрерывном и импульсном режимах с циклическим включением питающих напряжений в схемах с общей сеткой.
Оформление — металлокерамическое, с плоскопараллельной системой электродов.
Охлаждение — воздушное принудительное 12 м3/ч.

Масса 150 г.

Артикул: e66b906aff22 Категория:

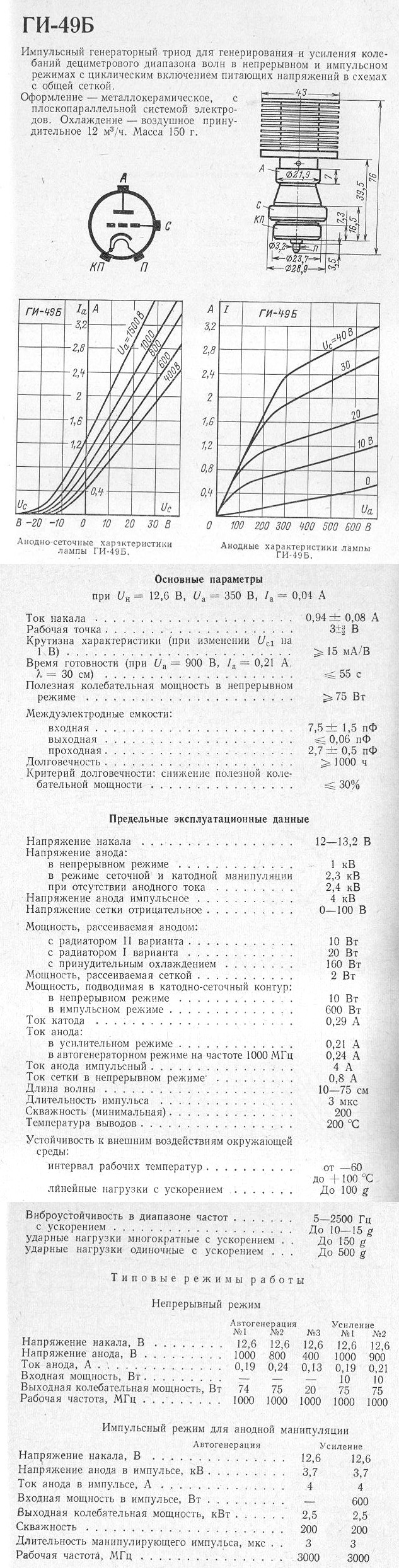

ГИ-49Б

       Импульсный генераторный триод для генерирования и усиления колебаний дециметрового диапазона волн в непрерывном и импульсном режимах с циклическим включением питающих напряжений в схемах с общей сеткой.
Оформление — металлокерамическое, с плоскопараллельной системой электродов.
Охлаждение — воздушное принудительное 12 м3/ч.
Масса 150 г.



Основные параметры
при Uн=12,6 В, Uа=350 В, Iа=0,04 А

Ток накала 0,94 ± 0,08 А
Рабочая точка 3 (+3; -2) В
Крутизна характеристики (при изменении Uс1 на 1 В)  ³ 15 мА/В
Время готовности (при Uа=900 В, Iа=0,21 А, l=30 см) £ 55 с
Полезная колебательная мощность в непрерывном режиме ³ 75 Вт
Междуэлектродные емкости, пФ:
     входная 7,5 ± 1,5
     выходная £ 0,06
     проходная 2,7 ± 0,5
Долговечность ³ 1000 ч
Критерий долговечности: снижение полезной колебательной мощности £ 30 %



Предельные эксплуатационные данные

Напряжение накала 12 — 13,2 В
Напряжение анода:
     в непрерывном режиме 1 кВ
     в режиме сеточной и катодной манипуляции 2,3 кВ
     при отсутствии анодного тока 2,4 кВ
Напряжение анода импульсное 4 кВ
Напряжение сетки отрицательное 0-100 В
Мощность, рассеиваемая анодом:
     с радиатором II варианта  10 Вт
     с радиатором I варианта  20 Вт
     с принудительным охлаждением  160 Вт
Мощность, рассеиваемая сеткой 2 Вт
Мощность, подводимая в катодно-сеточный контур:
     в непрерывном режиме  10 Вт
     в импульсном режиме  600 Вт
Ток катода 0,29 А
Ток анода:
     в усилительном режиме 0,21 А
     в автогенераторном режиме на частоте 1000 МГц 0,24 А
Ток анода импульсный 4 А
Ток сетки в непрерывном режиме 0,8 А
Длина волны 10 — 75 см
Длительность импульса 3 мкс
Скважность (минимальная) 200
Температура выводов 200 С
Устойчивость к внешним воздействиям окружающей среды:
     интервал рабочих температур от -60 до +100 С
     линейные нагрузки с ускорением до 100 g
     виброустойчивость в диапазоне частот 5-2500 Гц с ускорением до 10-15 g
     ударные нагрузки многократные с ускорением до 150 g
     ударные нагрузки одиночные с ускорением до 500 g
