ГИ-39Б

3,000.00

ГИ-39Б

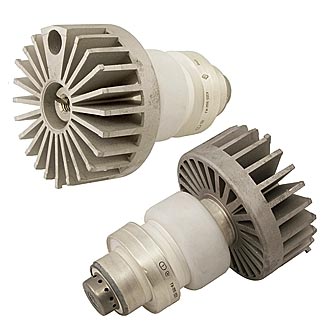

Импульсный генераторный триод для генерирования и усиления колебаний высокой частоты в импульсном режиме при анодной модуляции.
Оформление — металлокерамическое.
Охлаждение — принудительное: выводов катода — воздушное не менее 3 м3/ч, анода — воздушное не менее 30 м3/ч.

Масса 1,2 кг.

Артикул: f98d9561ebf9 Категория:

ГИ-39Б

     Импульсный генераторный триод для генерирования и усиления колебаний высокой частоты в импульсном режиме при анодной модуляции.
Оформление — металлокерамическое.
Охлаждение — принудительное: выводов катода — воздушное не менее 3 м3/ч, анода — воздушное не менее 30 м3/ч.
Масса 1,2 кг.

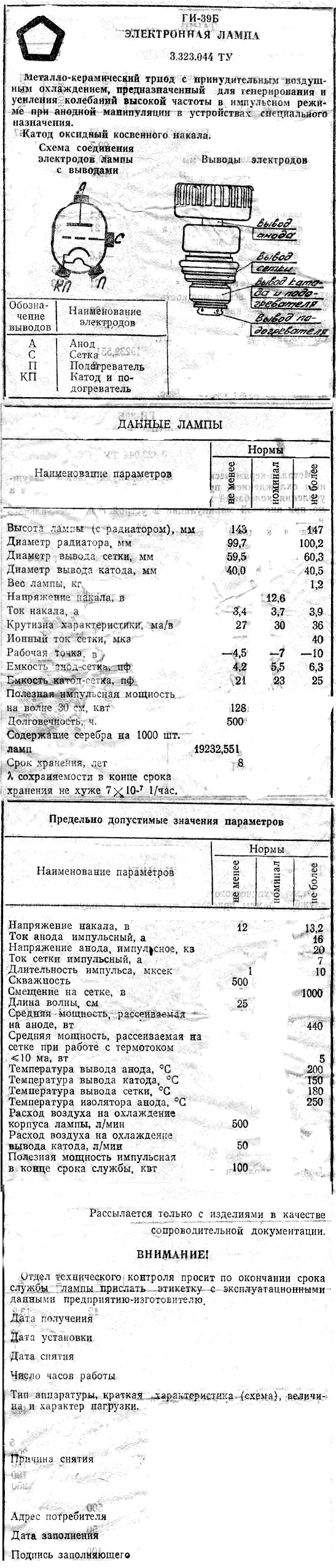

Основные параметры
при Uн=12 В, Uа=2 кВ, Iа=0,25 А

Ток накала 3,7 (+0,2; -0,5) А
Ток сетки обратный £ 40 мкА
Крутизна характеристики 30 (+6; -3) мА/В
Напряжение в рабочей точке отрицательное 7 (+3; -2,5) В
Проницаемость (при изменении Uа на 0,2 кВ) 0,8 ± 0,2 %
Колебательная мощность в режиме импульсного генерирования (Uа=20 кВ, Iа=16 А, l=30 см, t=3 — 5 мкс и скважности 500)  ³ 128 кВт
Междуэлектродные емкости, пФ:
     входная 23 ± 2
     выходная 5,5 (+0,8; -1,3)
     проходная  £ 0,085
Долговечность ³ 500 ч
Критерий долговечности: колебательная мощность ³ 100 кВт



Предельные эксплуатационные данные

Напряжение накала 12 — 13,2 В
Напряжение анода в импульсе 20 кВ
Напряжение сетки отрицательное 1 кВ
Ток сетки в импульсе 7 А
Ток анода в импульсе 16 А
Мощность, рассеиваемая анодом  440 Вт
Мощность, рассеиваемая сеткой  5 Вт
Скважность (минимальная) 500
Длительность импульса 1 — 10 мкс
Температура выводов анода 200 С
Температура выводов катода 150 С
Температура выводов сетки 180 с
Температура изолятора анода 250 С
Длина волны (минимальная) 25 см
Интервал рабочих температур окружающей среды от -60 до +150 С
